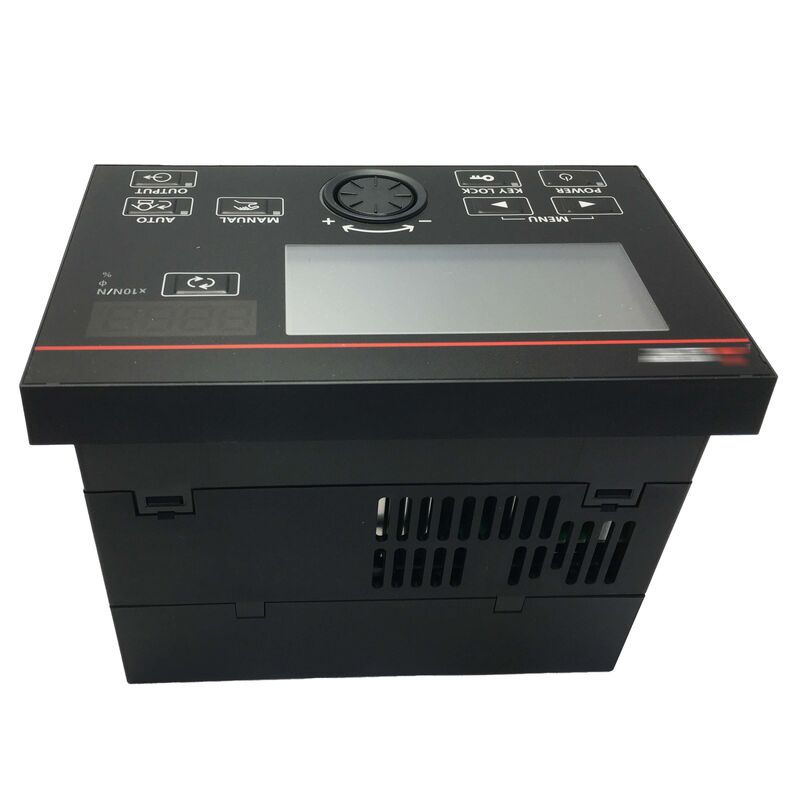

Controller di tensione LE7-40GU-L Nuovo LE740GUL

Il Mitsubishi Electric LE7-40GU-L è un controllore di tensione specializzato progettato per mantenere una tensione precisa e costante nei materiali in nastro continuo come carta, film, foglio, tessuto, filo o lamiera metallica mentre si muovono attraverso macchinari di lavorazione a velocità variabili.

Questo regolatore a circuito chiuso automatizza il controllo critico della tensione del nastro, eliminando la necessità di un costante intervento dell'operatore e garantendo una gestione coerente del materiale che le regolazioni manuali non possono ottenere.

In quanto successore delle serie LE-40MT e LE-30CT di Mitsubishi, l'LE7-40GU-L offre compatibilità fisica diretta per un facile retrofitting, introducendo al contempo miglioramenti significativi, tra cui un pannello LCD touchscreen da 3,8 pollici con supporto multilingue (inglese, giapponese, cinese semplificato).

L'LE7-40GU-L si adatta a tre distinte posizioni della macchina con strategie di controllo specializzate:

• Svolgitore (bobina di svolgimento): Compensa il diametro decrescente della bobina regolando la coppia del freno per mantenere una tensione costante dal diametro pieno al nucleo
• Albero intermedio: Controlla la tensione nelle zone di lavorazione utilizzando servomotori in modalità coppia per disaccoppiare le variazioni di tensione tra sezioni adiacenti
• Avvolgitore: Regola progressivamente la coppia del motore di avvolgimento all'aumentare del diametro del rotolo per mantenere una tensione costante del nastro durante l'intero ciclo di avvolgimento

Ogni zona di tensione richiede un controller separato, con più unità collegate in rete tramite CC-Link o Ethernet per un controllo coordinato in sistemi complessi.

L'LE7-40GU-L integra l'amplificatore di potenza direttamente nell'alloggiamento del controller, eliminando la necessità di moduli amplificatori separati nei sistemi DC 24V. Questa integrazione compatta riduce lo spazio nel pannello, semplifica il cablaggio e minimizza i requisiti di pezzi di ricambio.

Per i sistemi pneumatici, il controller fornisce segnali di controllo 4-20mA ai regolatori elettro-pneumatici, mentre le applicazioni con servomotori utilizzano uscite di tensione di comando coppia agli ingressi di riferimento dell'amplificatore servo.

Con l'unità opzionale LE7-DCA per il calcolo del diametro della bobina, il controller supporta:

• Controllo ad anello aperto: Calcola la coppia dell'attuatore in base al setpoint di tensione, al diametro della bobina e alla velocità di linea senza feedback del rilevatore di tensione
• Controllo composito feedforward/feedback: Combina il calcolo anticipatorio ad anello aperto con un'accurata correzione del feedback per una risposta superiore alle condizioni mutevoli

Il controller è progettato per funzionare con i rilevatori di tensione Mitsubishi Electric delle serie LX7-F, LX-TD e LX-TD-928. Rilevatori di terze parti con intervalli di segnale di uscita compatibili possono essere utilizzati con un'attenta verifica del livello del segnale.

Sì, il controller supporta nativamente la comunicazione CC-Link IE Field Network Basic su hardware Ethernet standard, operando come stazione slave per il monitoraggio dei valori di tensione, la lettura dello stato e il controllo dei setpoint.

Al rilevamento della perdita di segnale, il controller passa a una modalità operativa sicura configurata, genera indicazioni di allarme e può attivare arresti di emergenza se richiesto per la protezione della macchina.

L'LE7-40GU-L utilizza morsetti a molla anziché morsetti a vite e fornisce uscite a transistor anziché contatti relè, richiedendo l'adattamento del cablaggio del circuito esterno durante la sostituzione.

No, ogni LE7-40GU-L controlla una singola zona di tensione. Le macchine con più zone richiedono controller separati collegati in rete per un funzionamento coordinato.
