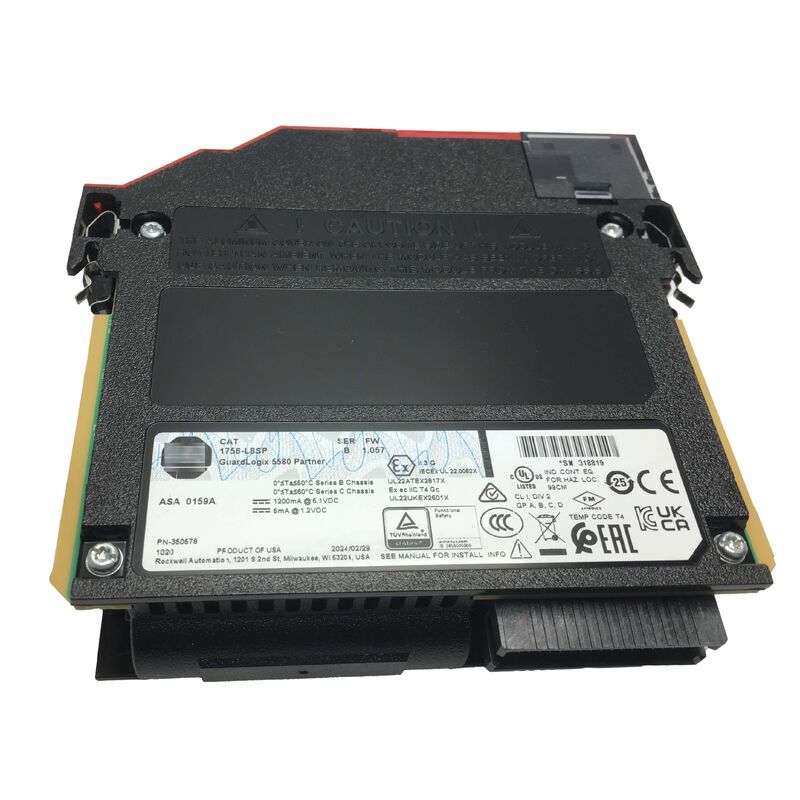

1756-L8SP AB GuardLogix5580 Partner Safety Controller Plc 1756L8SP Nuovo Sigillato
Allen-Bradley 1756-L8SP | GuardLogix 5580 Safety Partner Controller
Numero di catalogo: 1756-L8SP
Produttore: Rockwell Automation / Allen-Bradley
Famiglia di prodotti: GuardLogix 5580 / ControlLogix
Tipo di controller: Safety Partner (Co-processore per SIL 3 / PLe)
Chassis: ControlLogix Serie C
Contenitore: Aperto
Display: Sì
Classificazione di sicurezza: SIL 3 / PLe / Categoria 4
Panoramica
Il 1756-L8SP è il GuardLogix 5580 Safety Partner Controller, un modulo co-processore dedicato che costituisce la seconda metà di un sistema GuardLogix 5580 completo. Non può eseguire la logica in modo indipendente.
Il suo ruolo è quello di lavorare a fianco di un controller GuardLogix 5580 primario abbinato (come il 1756-L81ES fino al 1756-L85ES) per fornire il canale di esecuzione di sicurezza ridondante richiesto per sistemi di sicurezza classificati SIL 3 e Performance Level e (PLe).
Nell'architettura GuardLogix 5580, la logica di sicurezza viene eseguita contemporaneamente sia sul controller primario che sul partner di sicurezza. Il partner di sicurezza confronta continuamente i suoi risultati con quelli del primario. Se c'è una discrepanza, se i due processori giungono a conclusioni diverse dagli stessi dati di sicurezza, il partner attiva un guasto di sicurezza che porta il sistema al suo stato sicuro. Questo modello di esecuzione ridondante 1oo2 (uno su due) è il fondamento dell'architettura di sicurezza SIL 3 / PLe.
Il 1756-L8SP si installa nello slot immediatamente a destra del suo controller primario abbinato in qualsiasi chassis ControlLogix Serie C. Viene configurato e programmato come parte dello stesso progetto Studio 5000 Logix Designer del controller primario; non esiste uno strumento di programmazione o un progetto separato per il partner di sicurezza. Il programma di sicurezza appare nel progetto Studio 5000 accanto ai task standard, con il task di sicurezza distribuito automaticamente su entrambi i processori.
Specifiche chiave
| Parametro |
Valore |
| Numero di catalogo |
1756-L8SP |
| Produttore |
Rockwell Automation / Allen-Bradley |
| Famiglia di prodotti |
GuardLogix 5580 |
| Tipo di controller |
Safety Partner (co-processore, non autonomo) |
| Classificazione di sicurezza |
SIL 3 / PLe / Categoria 4 |
| Compatibilità chassis |
ControlLogix Serie C (1756-A4, -A7, -A10, -A13, -A17) |
| Posizione slot |
Immediatamente a destra del controller primario abbinato |
| Assorbimento di potenza |
5 mA @ 1,2 V CC; 1,2 A @ 5,1 V CC |
| Dissipazione di potenza |
3,5 W |
| Dissipazione termica |
11,9 BTU/ora |
| Temperatura operativa |
0 - 60°C (32 - 140°F) |
| Contenitore |
Aperto |
| Display |
Sì |
| Certificazioni |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| Peso |
circa 0,43 kg (0,94 libbre) |
L'architettura di sicurezza GuardLogix
Il sistema GuardLogix di Rockwell Automation è descritto come l'unico vero controller di sicurezza integrato, un sistema che esegue sia la logica di automazione standard che quella di sicurezza da un unico ambiente software. Questa è una vera differenziazione.
Le architetture di sicurezza tradizionali richiedevano un controller di sicurezza separato e dedicato e uno strumento di programmazione di sicurezza dedicato accanto al PLC standard. GuardLogix elimina questa duplicazione.
Il controller GuardLogix 5580 primario gestisce i task di automazione standard (movimento, processo, I/O discreti) e l'esecuzione dei task di sicurezza nella sua partizione di memoria con classificazione di sicurezza. Il 1756-L8SP funge da canale di verifica indipendente per la partizione di sicurezza.
Quando il controller primario completa l'esecuzione di un task di sicurezza, il partner di sicurezza verifica il risultato. La firma di sicurezza, un checksum del programma e dei dati di sicurezza, deve corrispondere su entrambi i processori. Qualsiasi discrepanza indica un potenziale guasto e si traduce in una transizione controllata allo stato sicuro.
Questa architettura abbinata soddisfa i requisiti delle norme IEC 61508 e ISO 13849-1 rispettivamente per applicazioni SIL 3 e PLe. La logica di sicurezza viene eseguita nella partizione del task di sicurezza sul controller primario, con dimensioni della memoria di sicurezza determinate dal modello specifico di controller primario utilizzato.
Installazione e configurazione
Il 1756-L8SP occupa un singolo slot dello chassis. Il controller primario abbinato occupa lo slot adiacente a sinistra. Insieme occupano due slot.
Il partner di sicurezza non può essere installato in alcuna altra posizione rispetto al suo primario; la relazione fisica degli slot fa parte dell'architettura hardware.
La configurazione del 1756-L8SP viene gestita automaticamente all'interno di Studio 5000 Logix Designer quando viene creato il progetto del controller GuardLogix primario. Il partner di sicurezza viene aggiunto all'albero I/O del progetto, il suo firmware deve corrispondere alla versione del firmware del controller primario e la firma di sicurezza deve essere identica su entrambi. Questi requisiti vengono verificati automaticamente durante il download del progetto e convalidati in fase di runtime.
Un pulsante di reset hardware dedicato sul pannello frontale del 1756-L8SP consente di resettare il partner di sicurezza durante le sequenze di accensione o riavvio senza interrompere il controller primario. Questo è significativo negli scenari di commissioning in cui sono necessari reset ripetuti del task di sicurezza. Il pulsante non ha alcun effetto durante il normale funzionamento, prevenendo reset accidentali.
Considerazioni sulla progettazione del sistema di sicurezza
Nelle applicazioni SIL 3, ogni controller GuardLogix 5580 richiede esattamente un partner di sicurezza 1756-L8SP. Il modulo partner è un elemento hardware obbligatorio; un controller GuardLogix primario in esecuzione senza il suo partner è limitato alla capacità SIL 2. Il partner di sicurezza è ciò che eleva il sistema a SIL 3.
Quando si progettano sistemi di sicurezza utilizzando il 1756-L8SP, la documentazione della funzione di sicurezza deve tenere conto della compatibilità del firmware del partner di sicurezza, della disposizione degli slot dello chassis, dell'allocazione della memoria di sicurezza sul controller primario e del contributo del tempo di reazione di sicurezza della coppia di controller. Tutti questi parametri sono stabiliti nella documentazione di validazione della sicurezza richiesta dalle norme IEC 61508 e ISO 13849-1 per le funzioni di sicurezza dell'applicazione.
Domande frequenti
D1: Il 1756-L8SP può essere utilizzato con qualsiasi controller GuardLogix 5580 primario o solo con modelli specifici?
Il 1756-L8SP è compatibile con tutti i controller GuardLogix 5580 primari (da 1756-L81ES a 1756-L85ES). La versione del firmware deve corrispondere tra il primario e il partner di sicurezza; questo viene applicato durante il download del progetto. La memoria di sicurezza disponibile per il task di sicurezza è una funzione del modello di controller primario, non del partner di sicurezza. Il 1756-L8SP stesso non contiene memoria accessibile dall'utente; utilizza la memoria di sicurezza allocata dal primario.
D2: Cosa succede se il 1756-L8SP viene rimosso dallo chassis mentre il sistema è in funzione?
La rimozione del partner di sicurezza dallo chassis mentre il sistema è in funzione provoca un immediato guasto di sicurezza maggiore. Il sistema transita al suo stato sicuro. Il controller GuardLogix primario rileva la perdita della comunicazione del partner di sicurezza e non può continuare a eseguire la logica di sicurezza senza il secondo canale di verifica. Questo è il comportamento corretto e atteso; l'architettura di sicurezza richiede entrambi i processori per il funzionamento SIL 3.
D3: Il partner di sicurezza mostra un LED di stato giallo. Cosa indica?
Un LED di stato giallo sul 1756-L8SP indica tipicamente che il modulo è in esecuzione ma non ancora sincronizzato con il suo controller primario, o che si trova in uno stato di guasto non critico. Ciò può verificarsi durante il commissioning iniziale quando le versioni del firmware non corrispondono ancora, o dopo un download del progetto quando la firma di sicurezza viene ristabilita. Controllare la diagnostica del controller in Studio 5000 per il codice di guasto specifico. Se il modulo è appena installato, confermare la compatibilità del firmware e completare la sequenza di download e verifica della firma di sicurezza.
D4: Il 1756-L8SP influisce sull'esecuzione dei task standard (non di sicurezza) del controller primario?
No. Il 1756-L8SP interagisce solo con la partizione del task di sicurezza del controller primario. I task standard e di movimento vengono eseguiti sul controller primario indipendentemente dal partner di sicurezza. Il partner di sicurezza verifica l'esecuzione del task di sicurezza senza interferire con il ciclo di scansione del task standard. Questo è il vantaggio principale dell'architettura integrata GuardLogix: la sicurezza e il controllo standard coesistono nello stesso hardware senza impatti sulle prestazioni di nessuno dei due.
D5: Il 1756-L8SP è retrocompatibile con le applicazioni GuardLogix 5570 (1756-L7SP)?
No. Il 1756-L8SP è il partner di sicurezza per la famiglia GuardLogix 5580 e non è retrocompatibile con i sistemi GuardLogix 5570, che utilizzano il 1756-L7SP come partner di sicurezza. Le due famiglie hanno architetture, piattaforme firmware e requisiti di chassis diversi. La migrazione da un sistema di sicurezza basato su 5570 a uno basato su 5580 richiede una migrazione completa dell'applicazione in Studio 5000 e una ri-validazione delle funzioni di sicurezza.
