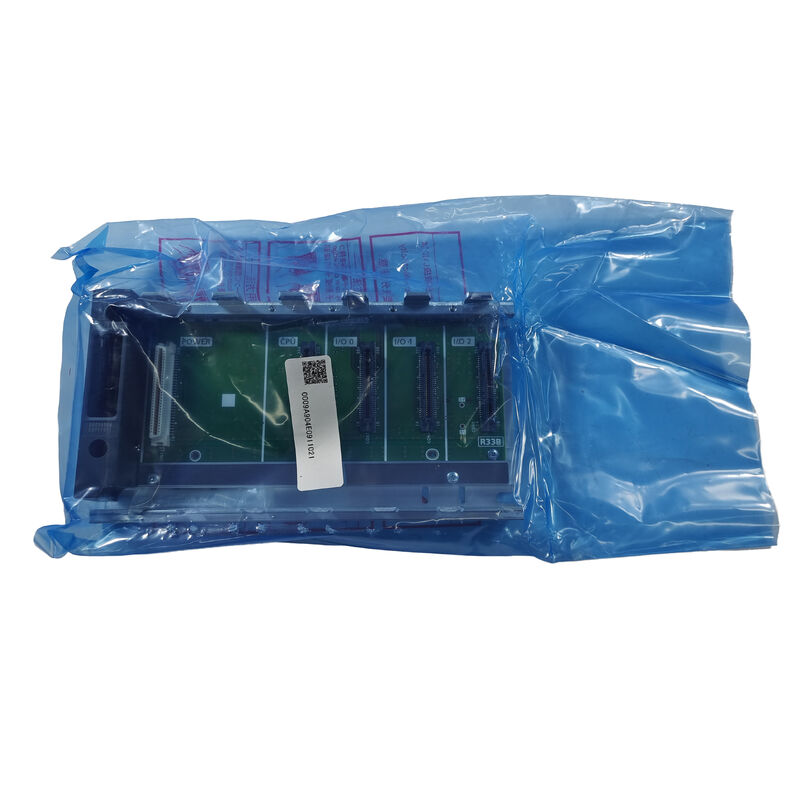

R33B | Unità base principale Mitsubishi MELSEC serie iQ-R: backplane a 3 slot/montaggio superficiale/rack PLC

Unità base principale R33B: il backplane per sistemi compatti MELSEC iQ-R

L'R33B è l'unità base principale a 3 slot di Mitsubishi Electric per la piattaforma PLC serie MELSEC iQ-R: lo chassis backplane che ospita e collega fisicamente il modulo CPU, il modulo di alimentazione e i moduli I/O o funzionali in una configurazione di controller compatta. In quanto "unità base principale", l'R33B ospita direttamente il modulo CPU, distinguendolo dalle unità base di estensione che si collegano a una base principale esistente per ottenere capacità aggiuntiva del modulo.

Con 3 slot, l'R33B serve il livello di configurazione standard più piccolo nella gamma di unità base MELSEC iQ-R, adatto per controllori di macchine compatte e applicazioni in cui il numero totale di moduli (CPU, alimentatore e un numero ridotto di I/O o moduli funzionali) rientra in questo numero minimo di slot.

Informazioni chiave sul prodotto

Funzione dell'unità base principale: alimentazione, dati e montaggio fisico

Il backplane R33B svolge tre funzioni integrate per i moduli su di esso installati:

Distribuzione dell'energia del modulo:Il backplane distribuisce l'alimentazione dal modulo di alimentazione installato a ogni slot del modulo, eliminando la necessità di cablaggio di alimentazione del singolo modulo.

Bus di sistema ad alta velocità:Il backplane MELSEC iQ-R trasporta il bus di sistema ad alta velocità che collega la CPU a ogni I/O e modulo funzionale: l'architettura del bus nella piattaforma iQ-R è significativamente più veloce delle piattaforme MELSEC legacy a cui succede, supportando gli esigenti requisiti di tempo di scansione delle moderne applicazioni di controllo del movimento e I/O ad alta velocità.

Conservazione del modulo fisico:Il backplane fornisce la guida di montaggio meccanica e la struttura di guida del modulo che mantiene ciascun modulo installato saldamente in posizione, con clip di ritenzione del modulo e punti di montaggio su guida DIN o pannello per l'assemblaggio completo.

Applicazioni

Controller macchina compatti:Macchine utensili di piccole e medie dimensioni, apparecchiature di imballaggio e sistemi di movimentazione dei materiali in cui la logica di controllo e i requisiti di I/O rientrano in una configurazione CPU/alimentatore/I/O a 3 slot.

Sistemi con architettura I/O distribuita:Applicazioni che utilizzano la CPU MELSEC iQ-R principalmente come master di rete con la maggior parte degli I/O distribuiti alle stazioni remote su una rete: l'R33B a 3 slot ospita la CPU e un I/O locale minimo mentre la maggior parte degli I/O risiede in posizioni remote.

Controller per apparecchiature montate su skid:Skid per apparecchiature OEM e unità di processo modulari con sistemi di controllo autonomi in cui lo spazio del pannello è limitato e il numero di I/O dell'applicazione è modesto.

Sistemi pilota e di prova:Banchi di prova tecnici, controlli di macchine prototipo e sistemi di automazione di laboratorio che utilizzano una configurazione minima MELSEC iQ-R durante lo sviluppo prima del passaggio a un sistema di produzione.

Domande frequenti

D1: Qual è la differenza tra una "unità base principale" e una "unità base aggiuntiva" nella serie MELSEC iQ-R?

Un'unità base principale (come l'R33B) è il backplane che ospita direttamente il modulo CPU: è il rack fondamentale in qualsiasi sistema MELSEC iQ-R. Un'unità base di estensione si collega all'unità base principale (tramite un cavo di estensione) per aggiungere ulteriori slot per moduli quando il numero di slot dell'unità base principale è insufficiente per il requisito totale del modulo dell'applicazione. Ogni sistema MELSEC iQ-R richiede esattamente un'unità base principale; Le basi di estensione vengono aggiunte secondo necessità.

D2: È possibile espandere l'R33B con unità base estese se sono eventualmente necessari più di 3 slot?

Sì, la piattaforma MELSEC iQ-R supporta il collegamento delle unità base di estensione all'unità base principale tramite il bus di estensione del sistema, aumentando la capacità totale del modulo oltre il numero di slot dell'unità base principale. Confermare il numero massimo di stadi di estensione e il numero totale di moduli supportati dallo specifico modello di CPU installato nell'R33B, poiché la classe di prestazioni della CPU determina la dimensione massima della configurazione del sistema.

Q3: L'R33B include il modulo di alimentazione o è acquistabile separatamente?

L'unità base R33B stessa costituisce solo il backplane: il modulo di alimentazione è un componente separato installato in uno degli slot dell'unità base (o, per i modelli CPU con alimentatore integrato, questo requisito può essere eliminato). Confermare i requisiti di alimentazione dalle specifiche del modulo CPU specifico, poiché alcuni tipi di CPU MELSEC iQ-R includono funzionalità di alimentazione integrata che modifica l'allocazione degli slot disponibili.

Q4: Quali moduli CPU sono compatibili con l'unità base R33B?

L'R33B è progettato per la gamma di moduli CPU serie MELSEC iQ-R, comprese le CPU di processo serie R, le CPU di movimento e le CPU programmabili standard che condividono l'interfaccia backplane e il protocollo del bus di sistema della piattaforma iQ-R. Confermare la compatibilità specifica del modello di CPU e gli eventuali requisiti della versione firmware dalla documentazione di configurazione del sistema MELSEC iQ-R di Mitsubishi Electric per la classe di prestazioni della CPU richiesta dall'applicazione.
