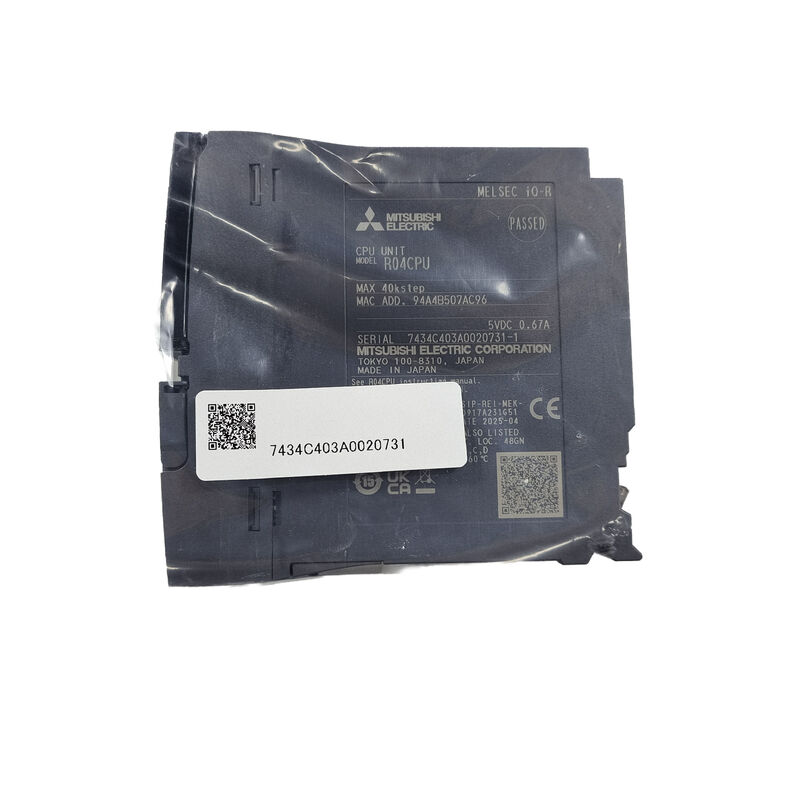

Mitsubishi R04CPU MELSEC iQ-R PLC CPU Modulo
Controllo e esecuzione della macchina
La Mitsubishi R04CPU è una CPU PLC MELSEC iQ-R con una capacità di programmazione di 40K-step.e tipi di esecuzione in standby supportano diverse attività di controllo.
L'I/O funziona in modalità di aggiornamento.
Memoria e prestazioni
| Parametro |
Specificità |
| Capacità del programma |
40K passi |
| Memoria dei programmi |
160K byte |
| Memoria del dispositivo/etichetta |
400K byte |
| Memoria dati |
2M byte |
| Memoria del buffer della CPU |
1072K byte, equivalenti a 536K parole |
| Area di comunicazione a scansione fissa |
24K parole, incluse nella memoria buffer della CPU |
| Aggiorna la memoria |
2048K byte |
| Capacità della scheda SD/SDHC |
Fino a 32 GB |
| Capacità di I/O |
4,096 punti |
| Impostazione di scansione costante |
0.2~2.000 ms, in incrementi di 0,1 ms |
| Tempo di elaborazione delle istruzioni LD |
0.98 ns |
Programmazione e connettività
Il diagramma della scala e il testo strutturato supportano il controllo e i calcoli della sequenza. I blocchi di funzioni organizzano la logica riutilizzabile.
Ethernet e USB integrati forniscono l'accesso di ingegneria e comunicazione.
Applicazioni industriali
L'R04CPU si adatta a macchine di imballaggio, linee di assemblaggio automatizzate, sistemi di trasportatori e attrezzature di produzione.L'esecuzione di eventi consente di eseguire programmi selezionati quando si verificano condizioni configurate.
Domande frequenti
Q1: Qual è la capacità del programma?
R: 40K passi, equivalenti a 160K byte.
D2: La CPU può accedere direttamente all'I/O?
R: Sì. L'accesso diretto utilizza l'indirizzamento DX e DY.
Q3: Quale capacità di scheda SD è supportata?
A: schede SD/SDHC fino a 32 GB.
D4: Il tempo di scansione può essere mantenuto costante?
R: Sì. Impostare 0,2 ‰ 2.000 ms in incrementi di 0,1 ms.
