Siemens 6ES7151-1AA05-0AB0 | SIMATIC ET 200S IM 151-1 Standard — Modulo di Interfaccia PROFIBUS DP, RS-485, 12 Mbit/s, 244 Byte I/O, DPV0 & DPV1, 63 Moduli, Sub-D a 9 pin, Modulo di terminazione incluso

Panoramica

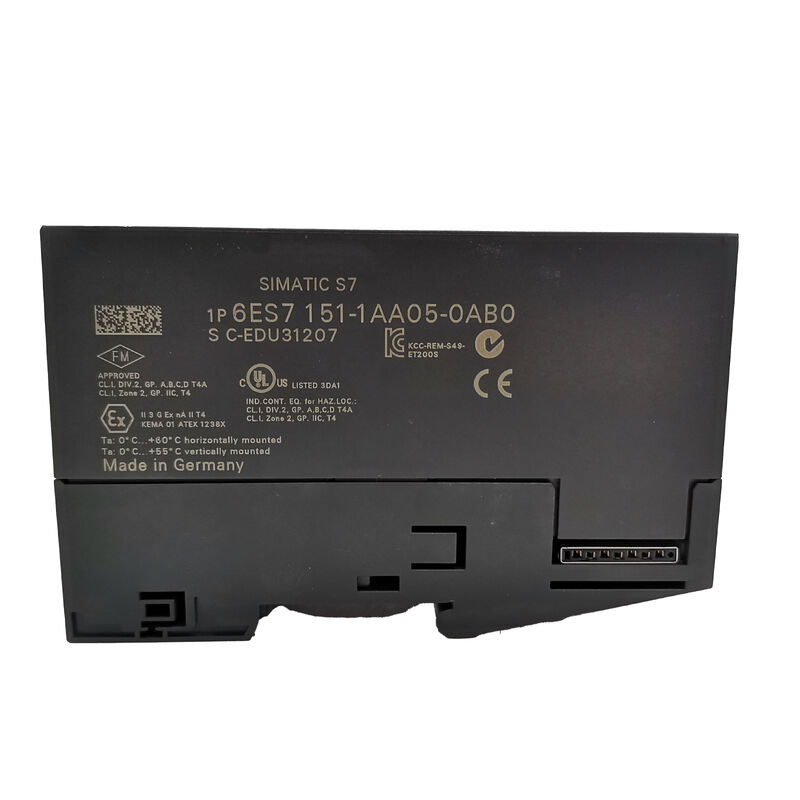

Il Siemens 6ES7151-1AA05-0AB0 è l'IM 151-1 Standard — il modulo di interfaccia PROFIBUS DP che forma la testa di una stazione di I/O distribuita ET 200S.

Nell'assemblaggio fisico della stazione ET 200S, il modulo di interfaccia è il primo modulo a sinistra, seguito da un modulo di alimentazione e poi dai moduli di I/O elettronici. Tutto ciò che la stazione sa del suo master PROFIBUS, del proprio indirizzo e dei suoi dati I/O ciclici fluisce attraverso questo singolo modulo.

La designazione Standard lo distingue dalla variante High Feature (HF).

Dove l'HF aggiunge la modalità isocrona e servizi aciclici DP V1 estesi, la versione Standard copre il requisito PROFIBUS DP completo per la stragrande maggioranza delle applicazioni di I/O distribuite: scambio I/O ciclico fino a 12 Mbit/s, DP V1 per accesso ai parametri online e diagnostica, gestione opzioni per configurazioni macchina flessibili e scambio dati diretto (modalità publisher) per la condivisione dati I/O peer-to-peer tra slave.

L'AA05 è la quinta revisione hardware della linea IM 151-1 Standard, che sostituisce le versioni AA00 fino ad AA04. Ogni revisione ha portato miglioramenti incrementali — l'AA05 aggiunge la capacità di scambio dati diretto (publisher) e l'accesso ai dati di identificazione, estendendo la funzionalità del modulo originale pur mantenendo la completa retrocompatibilità.

Un AA05 sostituisce fisicamente e funzionalmente qualsiasi variante AA precedente in una stazione ET 200S esistente senza modifiche alla configurazione.

Specifiche Chiave

PROFIBUS DP V0 e V1 — Cosa Fornisce Ciascun Livello

PROFIBUS DP V0 è il livello ciclico: il master DP legge i dati di uscita per questo slave dalla sua immagine di uscita e li scrive nella stazione ET 200S; la stazione legge i suoi dati di ingresso correnti e li invia nuovamente al master.

Questo scambio avviene ad ogni ciclo di bus — automaticamente, continuamente, senza alcuna istruzione di programma esplicita.

I dati I/O appaiono nelle aree di immagine di processo di ingresso (PII) e di uscita (PIQ) del master agli indirizzi assegnati durante la configurazione hardware.

DP V1 estende questo con servizi aciclici. Quando la stazione ET 200S opera in modalità DPV1 sotto un master SIMATIC S7, il master DP può leggere record di dati da singoli moduli ET 200S (DS_READ) e scrivere dati di parametro su di essi (DS_WRITE) durante il funzionamento in tempo reale — senza interrompere lo scambio I/O ciclico.

Questa è la base per la modifica online dei parametri di scaling dei moduli analogici, delle unità di ingegneria dei moduli di temperatura e di qualsiasi parametro del modulo che possa essere aggiornato senza mettere offline la stazione.

La lunghezza massima del parametro di 240 byte per slot in modalità DPV1 accoglie le strutture di parametri anche dei moduli elettronici ET 200S più complessi, inclusi avviatori motore con parametrizzazione completa e moduli funzione con dati di configurazione estesi.

Scambio Dati Diretto — Modalità Publisher

Lo scambio dati diretto consente a questa stazione ET 200S di pubblicare i propri dati di ingresso simultaneamente a più master DP e slave DP sullo stesso segmento PROFIBUS.

In modalità publisher, la stazione rende disponibili i propri dati I/O sul bus in un punto definito del ciclo di bus del master DP, e altri dispositivi (configurati come subscriber) possono leggere questi dati direttamente senza instradarli attraverso il programma del master DP.

Questa capacità di traffico incrociato ha un valore pratico nei sistemi di trasporto e nastri dove più controller di movimento condividono dati di posizione o sensore — invece di instradare tutti i dati attraverso un master centrale e ridistribuirli, la stazione sorgente pubblica direttamente ai consumatori.

Il risultato è una riduzione del carico di elaborazione del master e tempi di aggiornamento effettivi più rapidi per le stazioni subscriber.

Gestione Opzioni — Configurazioni Stazione Flessibili

Quando la Gestione Opzioni è abilitata nel set di parametri STEP 7 della stazione ET 200S, il master DP tollera slot di moduli occupati da moduli RESERVE invece dei moduli elettronici configurati — senza generare un errore diagnostico.

Questa capacità viene utilizzata nei progetti di macchine in cui lo stesso hardware di base della macchina ospita più varianti di prodotto: un modulo di misurazione opzionale può essere installato per le varianti di fascia alta e sostituito da un modulo RESERVE per le varianti di base, senza richiedere una configurazione hardware separata per ogni variante.

Senza la Gestione Opzioni, il master DP controlla ogni slot configurato rispetto alla stazione fisica all'avvio; qualsiasi discrepanza impedisce alla stazione di entrare in RUN.

Con essa, la stazione si avvia normalmente indipendentemente dai moduli opzionali presenti, e il programma rileva la configurazione installata tramite il byte di stato di ogni slot.

FAQ

D1: L'AA05 è stato sostituito dall'AA06. Sono direttamente intercambiabili in una stazione esistente?

Sì, l'AA06 è una sostituzione hardware diretta per l'AA05. Le dimensioni fisiche, la geometria di montaggio, il connettore PROFIBUS e il comportamento funzionale sono identici.

L'AA06 ha introdotto lievi miglioramenti firmware e hardware, ma la modifica è trasparente alla configurazione hardware del master DP e al progetto STEP 7 — non è necessaria alcuna riconfigurazione quando si sostituisce un AA05 con un AA06.

D2: Come viene impostato l'indirizzo della stazione PROFIBUS sull'IM 151-1 Standard?

L'indirizzo PROFIBUS viene impostato tramite un selettore di indirizzo rotativo accessibile dalla parte anteriore del modulo — tipicamente utilizzando un piccolo cacciavite.

Il selettore imposta l'indirizzo della stazione da 1 a 125 in hardware.

L'indirizzo deve corrispondere al valore assegnato a questo slave nella configurazione hardware del master DP in STEP 7.

Una discrepanza illumina il LED BF e impedisce alla stazione di partecipare al ciclo di bus PROFIBUS finché non viene corretta.

D3: Qual è la lunghezza massima del cavo tra questo modulo e il master PROFIBUS DP?

La lunghezza massima del cavo PROFIBUS dipende dalla velocità in baud configurata.

A 12 Mbit/s, la lunghezza massima del segmento è 100m; a 1.5 Mbit/s si estende a 200m; a 187.5kbps raggiunge 1.000m; a 9.6kbps il massimo è 1.200m.

Queste sono lunghezze di segmento — con ripetitori, sono ottenibili percorsi di bus totali più lunghi. È richiesto un cavo PROFIBUS Siemens standard (6XV1830-0EH10 o equivalente) con la corretta schermatura e terminazione ad ogni estremità di ogni segmento.

D4: Il firmware sull'IM 151-1 AA05 può essere aggiornato, e come?

Gli aggiornamenti firmware vengono eseguiti tramite PROFIBUS DP utilizzando la funzione di aggiornamento firmware di STEP 7. Il file di aggiornamento (formato *.UPD) è distribuito da Siemens tramite il portale di supporto industriale. Durante l'aggiornamento, il master DP scarica l'immagine firmware nel modulo di interfaccia tramite la connessione PROFIBUS attiva; il modulo applica l'aggiornamento e si riavvia.

Non è richiesto hardware aggiuntivo.

Si noti che gli aggiornamenti firmware per la generazione AA05 potrebbero avere limitazioni rispetto all'AA06, e la documentazione Siemens per la specifica versione firmware dovrebbe essere verificata prima di procedere.

D5: Cos'è lo scambio dati diretto (publisher), e quali dati del modulo ET 200S possono essere pubblicati?

In modalità publisher, l'IM 151-1 AA05 inserisce i propri dati di ingresso sul bus PROFIBUS in uno slot definito nel ciclo DP, indipendentemente dallo scambio master-slave normale.

Altri slave DP sullo stesso segmento — configurati come subscriber — leggono questi dati direttamente.

I dati pubblicati sono l'area di ingresso completa di 244 byte della stazione ET 200S.

Qualsiasi dato che appare nell'immagine di processo di ingresso della stazione — ingressi digitali, misurazioni analogiche, feedback di avviatori motore — è incluso nei dati pubblicati ed è disponibile per i subscriber senza coinvolgimento del programma master.
