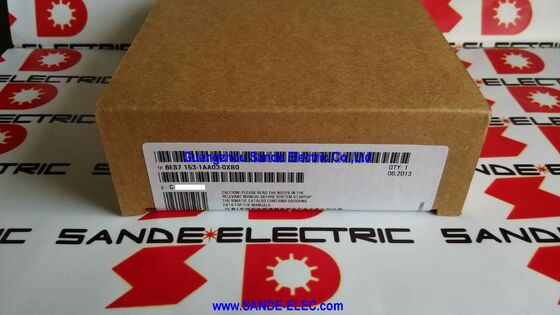

L'interfaccia SIMATIC DP, IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

Siemens 6ES7153-1AA03-0XB0 | SIMATIC ET 200M IM 153-1 DP ST — Interfaccia Profibus DP / Max 8 moduli S7-300 / 24 V CC / 350 mA / Bridging 5 ms / 3 W

L'interfaccia che collega l'ET 200M al Profibus

L'IM 153-1 DP ST è il modulo d'interfaccia Profibus DP capo di ogni stazione di periferia decentrata ET 200M. Senza di essa le unità di I/O nel rack ET 200M non hanno alcuna connessione di rete: l'IM 153-1 rende visibile la stazione al master Profibus DP, gestisce lo scambio ciclico dei dati I/O e distribuisce i dati di comunicazione alle unità di I/O S7-300 installate sul backplane interno della stazione.

L'IM 153-1 DP ST è la variante standard e non l'High Feature (IM 153-2 HF). Supporta fino a 8 unità di I/O S7-300 per stazione, scambio ciclico standard Profibus DP e diagnostica di base della stazione. Non sono presenti ridondanza, funzionamento isocrono e servizi aciclici DP V1. Per installazioni in cui la stazione necessita solo di uno scambio ciclico affidabile di I/O senza sincronizzazione temporale o gestione intelligente dei dispositivi, l'IM 153-1 DP ST offre tutto ciò che serve a costi e complessità inferiori rispetto alla variante HF.

Il tempo di energia immagazzinata di 5 ms garantisce che il modulo continui a funzionare anche in caso di brevi interruzioni dell'alimentazione: disturbi transitori sull'alimentazione dell'armadio a 24 V CC comuni in prossimità di inverter di frequenza e apparecchiature di avviamento del motore. Brevi interruzioni, che altrimenti causerebbero la disconnessione della stazione dal bus Profibus e richiederebbero un riavvio, vengono risolte senza perdita di dati.

Specifiche chiave

Scenari applicativi

Armadio I/O distribuito nella sezione macchina:Un rack ET 200M installato in un sottopannello locale vicino alla parte macchina, collegato alla CPU principale S7-300 o S7-400 tramite Profibus DP. L'IM 153-1 DP ST gestisce la comunicazione dal cavo principale Profibus; il cablaggio sul campo per sensori e attuatori in quella sezione si collega localmente.

Sostituzione in sistemi esistenti basati su Profibus:Molti sistemi S7-300, S7-400 e PCS 7 basati su Profibus DP con stazioni ET 200M continuano a essere prodotti. In caso di guasto dell'IM 153-1, la sostituzione con lo stesso IM 153-1 DP ST ripristina la stazione senza alcuna modifica della configurazione: l'indirizzo Profibus viene impostato in modo corrispondente all'originale tramite il selettore rotativo e il banco di moduli di I/O sottostante rimane indisturbato.

Pannelli di campo dell'industria di processo:L'ET 200M con IM 153-1 DP ST è uno standard nelle scatole di derivazione da campo dell'industria di processo, dove trasmettitori analogici e apparecchiature da campo discrete si collegano a una giunzione Profibus DP. Fino a 8 moduli di segnale per stazione gestiscono un numero ragionevole di dispositivi di campo da un singolo punto di distribuzione.

I/O standard economici senza ridondanza:Laddove la disponibilità della stazione durante il failover del controllore viene gestita a livello di master Profibus (S7-400H con master DP doppi), spesso sono sufficienti stazioni IM 153-1 DP ST standard. L'architettura di ridondanza si trova sul lato master; la stazione si riconnette semplicemente al master attivo.

Domande frequenti

D1: In cosa differisce l'IM 153-1 DP ST dall'IM 153-2 HF?

L'IM 153-1 DP ST supporta fino a 8 moduli S7-300 solo con scambio ciclico standard Profibus DP: nessuna ridondanza, nessun funzionamento in sincronismo di clock, nessun servizio aciclico DP V1, nessuna marcatura temporale. L'IM 153-2 HF supporta fino a 12 unità, ridondanza della stazione (collegamento ridondante Dual DP), funzionamento in sincronismo di clock e accesso aciclico ai parametri DP V1. Per le installazioni standard specificare l'IM 153-1 DP ST; IM 153-2 HF per stazioni che richiedono ridondanza o funzionamento in sincronismo di clock.

Q2: Come viene impostato l'indirizzo della stazione Profibus?

Tramite un selettore rotativo di indirizzo sul lato anteriore del modulo. Impostare l'indirizzo in modo che corrisponda al valore assegnato a questo slave nella configurazione hardware STEP 7 del master DP. Una mancata corrispondenza tra il selettore fisico e l'indirizzo configurato attiva il LED BF (Bus Fault) ed esclude la stazione dal ciclo del bus Profibus finché non viene corretta.

D3: Cosa succede alle uscite dell'ET 200M se si perde il collegamento Profibus?

Il watchdog Profibus del modulo scade se non viene ricevuto alcun telegramma DP valido entro il timeout configurato. Al timeout, la stazione ET 200M entra in uno stato sicuro: i moduli di uscita normalmente diseccitano tutte le uscite o mantengono gli ultimi valori a seconda di come sono stati impostati i parametri del modulo nella configurazione hardware STEP 7. La risposta è configurabile per stazione durante la messa in servizio.

D4: È possibile utilizzare unità di I/O S7-300 di qualsiasi versione con l'IM 153-1 DP ST?

SÌ. L'IM 153-1 DP ST è compatibile con l'intera gamma di S7-300 SM (unità di I/O), FM (unità funzionali) e CP (processori di comunicazione) che possono essere inseriti nel rack ET 200M fino a un massimo di 8 moduli. Confermare la compatibilità per qualsiasi funzione specializzata o modulo di comunicazione con la documentazione del prodotto Siemens.

Q5: Da dove viene il 6ES7153-1AA03-0XB0?

Attraverso il mercato post-vendita Siemens ET 200M: canali di assistenza Siemens, rivenditori di pezzi di ricambio per l'automazione industriale e fornitori in eccedenza testati. L'IM 153-1 AA03-0XB0 è un modulo d'interfaccia ET 200M ampiamente diffuso; la disponibilità aftermarket è generalmente affidabile. Confermare il codice articolo completo, inclusa la revisione AA03-0XB0, dall'etichetta del modulo installato: le revisioni adiacenti dell'IM 153-1 (AA00, AA01, AA02) sono funzionalmente compatibili, ma AA03 è l'ultima revisione di questa serie.
