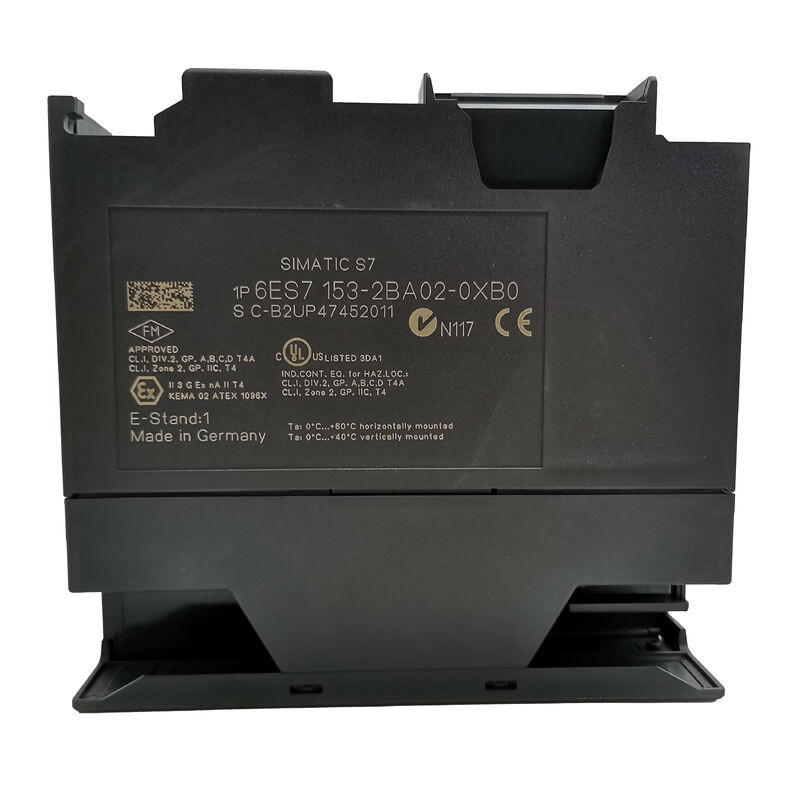

6ES7153-2BA02-0XB0 | SIMATIC ET 200M IM 153-2 DP High Feature — 12 moduli / Ridondanza / Timestamp isocrono / HART Extended / DP/PA Link / 24 VCC

Il modulo d'interfaccia ET 200M a piena capacità: cosa distingue l'HF dalle altre varianti dell'IM 153-2

All'interno della famiglia ET 200M esistono diverse varianti dell'IM 153-2, le cui differenze influiscono sulla struttura del sistema più di quanto suggeriscano i nomi simili. Il 6ES7153-2BA02-0XB0 occupa la prima posizione nella gerarchia delle capacità dell'IM 153-2:

La capacità delle stazioni da 12 moduli è il primo vantaggio pratico. Una stazione standard da 8 moduli gestisce la maggior parte delle configurazioni. Una stazione da 12 moduli serve installazioni con I/O analogici densi, combinazioni di moduli digitali, analogici e funzionali o nodi con una strumentazione pesante in cui il limite di 8 moduli impone la suddivisione di un gruppo I/O logico in due stazioni separate.

La compatibilità DP/PA Link e Y-Link è il secondo elemento chiave di differenziazione. La variante 2AA02 non può essere utilizzata nelle architetture DP/PA Link: solo la serie 2BA può fungere da modulo di interfaccia all'interno di un DP/PA Link o Y-Link. Per i sistemi di automazione di processo che integrano dispositivi da campo Profibus PA (trasmettitori di pressione e portata con comunicazione PA) tramite un DP/PA Link, 2BA02 è la specifica corretta.

Specifiche chiave

Timestamp isocrono: 32 segnali per slot

Il 2BA02 supporta la registrazione temporale isocrona di un massimo di 128 segnali di ingresso digitali attraverso la stazione da 12 moduli, con un massimo di 32 segnali per singolo slot. La modalità isocrona sincronizza l'acquisizione dei dati del modulo con il ciclo del bus Profibus DP: gli eventi vengono contrassegnati con data e ora relativi all'orologio del bus e non a un timer locale a funzionamento libero. Ciò fornisce un riferimento temporale coerente con il ciclo del programma del controllore anziché una deriva del clock indipendente a livello di modulo.

Per la registrazione di sequenze di eventi negli impianti di processo, ovvero la ricostruzione dell'ordine esatto degli allarmi degli strumenti, dei cambiamenti di stato delle valvole o degli interventi di interblocco dopo un incidente, la registrazione temporale isocrona fornisce la precisione forense che le registrazioni da 10 ms non sincronizzate non possono fornire. Le applicazioni che includono i sistemi di protezione delle centrali elettriche, gli interblocchi di sicurezza delle raffinerie e la registrazione degli eventi dei processi batch dipendono da questa funzionalità.

Iniziativa HART e Slave estesa

Variabili secondarie HART estese:La trasmissione HART standard include la variabile primaria e dati di processo limitati. Il 2BA02 estende il throughput dei dati HART per includere variabili secondarie: misurazioni aggiuntive da trasmettitori multivariabile (pressione, temperatura, flusso da un singolo strumento) senza cablaggio aggiuntivo. Questi valori aggiuntivi sono disponibili nei dati di processo della stazione per il programma del controllore.

Iniziativa slave per Drive ES e Switch ES:Il modulo può avviare in modo indipendente la comunicazione aciclica Profibus DPV1, inviando richieste a Drive ES (accesso ai parametri dell'azionamento) e Switch ES (quadro intelligente) senza attendere che il master DP avvii la transazione. Ciò riduce la latenza dei cicli di lettura/scrittura dei parametri nelle applicazioni di gestione dei parametri dell'azionamento.

Scenari applicativi

Stazioni DP/PA Link nell'automazione di processo:La strumentazione di processo su Profibus PA si collega al controllore S7 tramite un DP/PA Link. Il 2BA02 funge da modulo d'interfaccia per la parte I/O dell'ET 200M del DP/PA Link, configurazione che il 2AA02 non può supportare.

Nodi di strumentazione densi:12 moduli analogici in un armadio di smistamento della strumentazione centrale - ingressi di pressione, temperatura, flusso e livello - il tutto all'interno di una stazione ET 200M. La registrazione temporale isocrona registra la sequenza delle modifiche delle variabili di processo durante eventi sconvolgenti.

Monitoraggio dell'azionamento con strumenti HART:Stato dell'azionamento VFD tramite Slave Initiative + dati del trasmettitore HART multivariabile tramite variabili secondarie estese — entrambi disponibili da una stazione 2BA02 senza hardware aggiuntivo.

Domande frequenti

Q1: Qual è la differenza funzionale tra 2BA02 e 2BA82 (6ES7153-2BA82-0XB0)?

Entrambe sono varianti dell'IM 153-2 HF che supportano 12 moduli, ridondanza, marcatura temporale isocrona e DP/PA Link. Il 2BA82 è una revisione hardware successiva con caratteristiche elettriche leggermente aggiornate (650 mA contro 600 mA di corrente nominale) e firmware rivisto. Per i sistemi installati che utilizzano 2BA02, una sostituzione diretta 2BA02 mantiene la compatibilità firmware identica. Il 2BA82 e il successore 2BA10 offrono le stesse capacità funzionali.

D2: Perché il 2BA02 è compatibile con DP/PA Link mentre il 2AA02 non lo è?

Il DP/PA Link richiede che il modulo di interfaccia supporti i servizi aciclici DPV1, la diagnostica estesa e lo specifico profilo slave Profibus DP definito per il funzionamento DP/PA Link. La serie 2BA implementa queste funzionalità DPV1 estese. La serie 2AA non include le estensioni del profilo DPV1 lato slave necessarie per la funzione di interfaccia DP/PA Link. Si tratta di una differenza di architettura firmware e hardware, non di un'impostazione di configurazione.

Q3: È possibile installare moduli FM e CP nei 12 slot oppure solo moduli di segnale?

I 12 posti connettore possono essere occupati a piacere da una combinazione qualsiasi di unità di I/O S7-300 (SM), unità funzionali (FM) e processori di comunicazione (CP) abilitate per l'utilizzo con l'ET 200M. I contatori FM 350-1/2, le unità di controllo a camme FM 352 e le unità CP per Profibus o AS-Interface funzionano nella stazione 2BA02 come in un rack centrale S7-300. Il conteggio totale di SM + FM + CP combinati non deve superare 12.

Q4: Cosa indica l'indirizzo della stazione Profibus 801Eh?

801Eh è il VendorID (identificatore del produttore e della famiglia di dispositivi) codificato nel file GSD per questo modulo. Appare nello strumento di configurazione della rete Profibus DP e conferma l'identità del modulo quando il master DP crea la tabella delle stazioni. L'effettivo indirizzo del bus Profibus (1–125) viene impostato in modo indipendente tramite l'interruttore DIL sul lato anteriore del modulo.

Q5: Quale tool di programmazione configura la stazione 2BA02 nel progetto S7?

La configurazione hardware STEP 7 HW Config (Classic) o TIA Portal gestisce la stazione ET 200M: assegna l'indirizzo Profibus, configura quali moduli occupano quali slot e abilita la registrazione temporale e i parametri HART. Prima che l'unità appaia nel catalogo hardware, il file GSD per 2BA02 deve essere installato nell'ambiente di programmazione. I file GSD sono disponibili nel repository della documentazione del prodotto.
