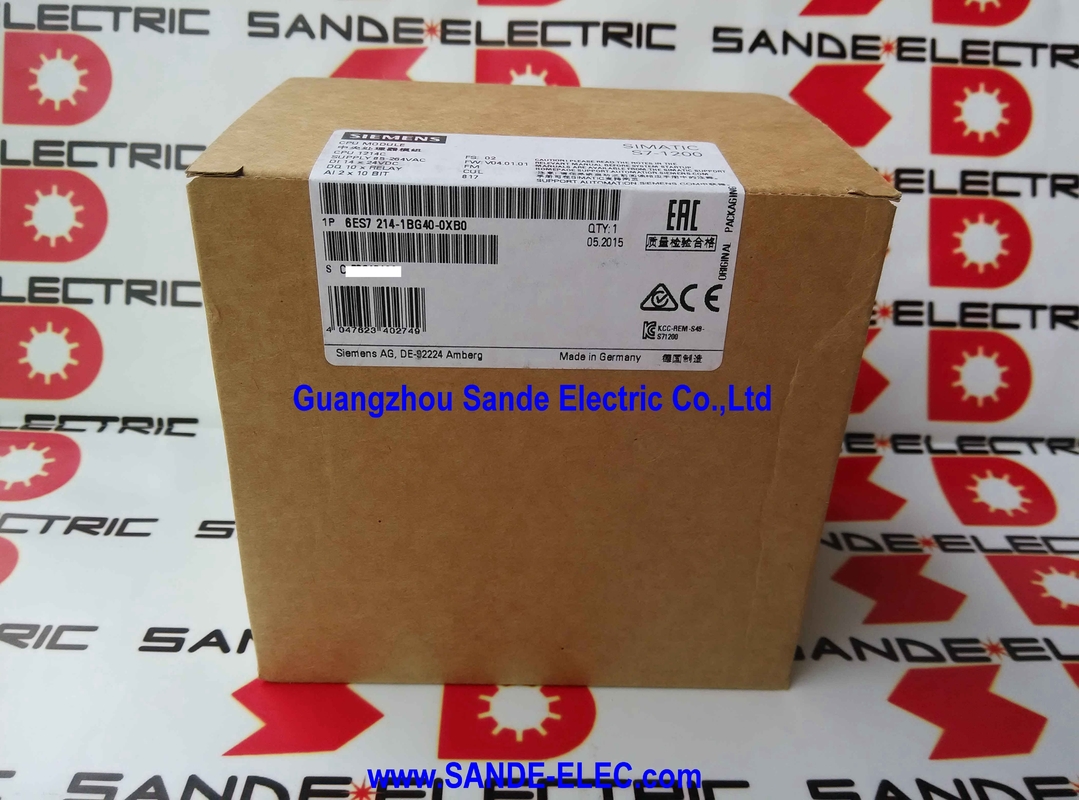

Siemens 6ES7214-1BG40-0XB0∙ SIMATIC S7-1200 CPU 1214C AC/DC/Relay ∙ 14 DI / 10 Relay DO / 2 AI / 150KB / PROFINET

AC/DC/Relay La versione che conta per il design del gabinetto

La CPU 1214C è disponibile in tre versioni hardware: DC/DC/DC, DC/DC/Relay e AC/DC/Relay.e tutti e tre gli elementi di tale designazione hanno conseguenze pratiche sul cablaggio.

Fornitore di corrente alternata (85 ∼ 264 V, 47 ∼ 63 Hz):La CPU trae energia direttamente dalla rete elettrica a corrente alternata monofase la stessa linea di alimentazione degli altri componenti del pannello alimentati a corrente alternata.semplificazione della distribuzione dell'energia elettrica degli impianti in cui l'alimentazione elettrica è principalmente alimentata da reti alternate.

Input di corrente continua (24V di corrente continua):Tutti e 14 gli ingressi digitali accettano segnali di sensori a corrente continua di 24 V, sensori di prossimità, pulsanti, interruttori di limite e contatti di relè.

Fabbricazione di dispositivi per la produzione di energia elettricaLe 10 uscite del relè scambiano carichi a tensione AC o DC ‡ contattori, valvole solenoidi e luci pilota alla tensione del campo piuttosto che attraverso segnali a livello di transistor.Le uscite dei relè sono elettricamente flessibili: la stessa scheda di uscita commuta un solenoide a corrente continua di 24 V e una bobina di contattore a corrente alternata di 230 V senza hardware di interfaccia.Il valore di 2A per canale copre direttamente le bobine standard di 24V DC (50~200mA) e le bobine di contattore AC 230V (tipicamente 15~100mA).

Specificità principali

Memoria 150KB e ingresso analogico integrato

La memoria di programma/dati da 150 KB copre la complessità logica tipica delle macchine compatte e dell'automazione a livello di pannello.10 sequenze timer/contatore, e 12 azioni di uscita occupa 515KB; il 150KB fornisce ampio spazio per sequenze complesse, blocchi di registrazione dati e blocchi di funzionalità di comunicazione contemporaneamente.

I due ingressi analogici (0 ‰ 10 V CC) a livello della CPU gestiscono semplici compiti di misurazione analogici ≈ un potenziometro di riferimento di velocità, un sensore di temperatura,un segnale del trasmettitore di pressione senza la necessità di un modulo di ingresso analogo di espansionePer le macchine che necessitano di più di due canali analogici o di un ingresso in circuito di corrente di 4 ‰ 20 mA, i moduli di espansione analogici SM 1231 aggiungono capacità sulla stessa CPU.

Sostituzione 3 punti di controllo di compatibilità

Per la sostituzione della CPU 1214C in una macchina installata, prima di ordinare, è necessario confermare tre elementi: la versione hardware (AC/DC/Relay), il conteggio di I/O di bordo (14 DI / 10 relay DO / 2 AI),e la classe di tensione di alimentazione (85 ∼ 264 V CA). A CPU 1214C DC/DC/DC variant has the same memory and communication specifications but accepts only 24V DC supply and provides transistor outputs — the field wiring and output load compatibility differ fundamentally from the relay version.

Domande frequenti

D1: Cosa rende la versione AC/DC/Relay diversa da DC/DC/DC?

Tipo di alimentazione e di uscita. Il relay AC/DC/Relay accetta l'alimentazione elettrica a corrente alternata da 85264V; il relay DC/DC/DC richiede l'alimentazione a corrente continua da 24V. Le uscite del relay scambiano carichi AC e DC a tensioni di campo;Sulla base di dati di cui all'allegato II, parte B, punto 2, del regolamento (CE) n. 715/2009In un armadio progettato attorno a carichi di campo di alimentazione a corrente alternata e a carichi di campo commutati da relè, la versione AC/DC/Relay è la corretta corrispondenza.

D2: Le uscite del relè possono alimentare direttamente i contattori a corrente alternata da 230 V?

Sì. Le uscite del relè sono valutate 2A e passano a corrente alternata o continua a tensione di campo. Le bobine contactrici standard a corrente alternata da 230V attingono 15-100mA ben entro la valutazione 2A.Collegare l'uscita comune del relè al contatto neutro e NO alla bobina del contattore, con la corrente diretta attraverso la bobina al contatto del relè, seguendo lo standard di cablaggio del cabinet per l'installazione.

D3: La CPU ha due ingressi analogici.

I moduli di segnale SM 1231 di Siemens aggiungono canali di ingresso analogici (4 o 8 canali, 010V o 420mA) sul lato destro della CPU tramite il bus di espansione S7-1200.La CPU 1214C supporta fino a 8 moduli di segnale per l'espansione di I/O analogica e digitale.

D4: Che versione di firmware è questa unità, e ha importanza per i progetti esistenti?

Questa unità viene fornita con il firmware V4.7 della generazione corrente per la CPU 1214C. I progetti TIA Portal creati per le versioni precedenti del firmware sono generalmente compatibili con l'hardware V4.7.Se il progetto della macchina esistente specifica una versione minima del firmware, confermare che V4.7 soddisfa o supera tale requisito prima dell'installazione.

D5: Il 6ES7214-1BG40-0XB0 è lo stesso delle precedenti revisioni hardware della CPU 1214C?

Il suffisso -0XB0 identifica la revisione hardware Siemens aggiorna questo per le modifiche a livello di componente mantenendo la piena compatibilità software.Qualsiasi revisione hardware della CPU 1214C AC/DC/Relay esegue lo stesso progetto del portale TIA senza modifiche. La modifica della revisione non influisce sul programma o sulla configurazione dell'utente.
