Modulo PLC 6ES7222-1HF22-0XA8 6ES7 222-1HF22-0XA8 6ES7222-1HF22-OXA8

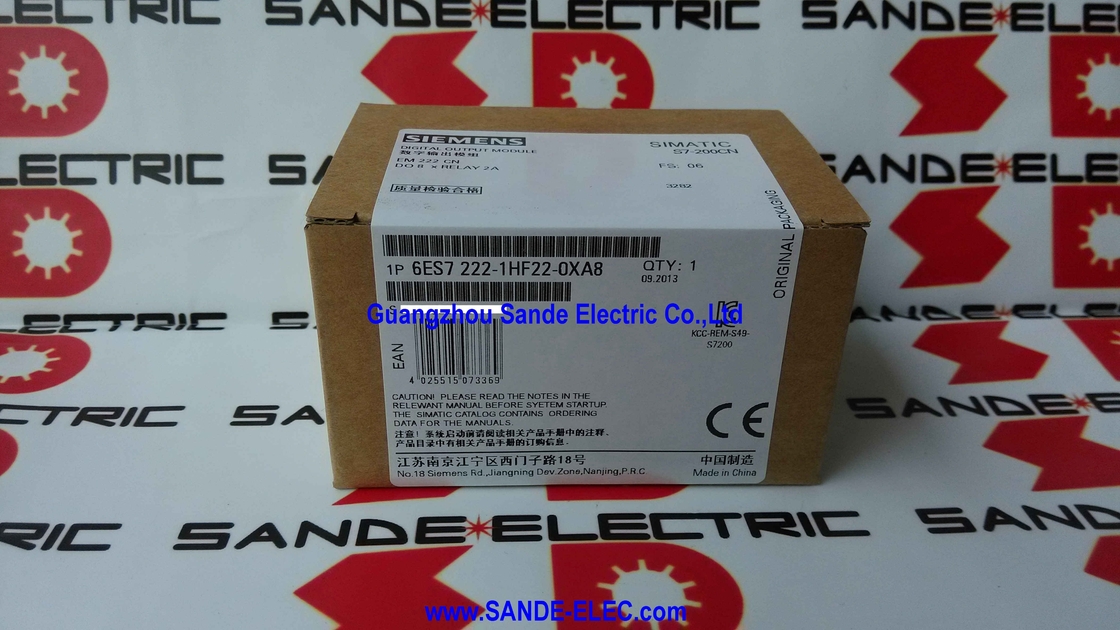

Siemens 6ES7222-1HF22-0XA8∙ SIMATIC S7-200 CN EM 222 ∙ 8 uscite di relè, 2A per contatto, S7-22X CPU solo, CE approvazione, 62×45×80mm, 0,25kg

Visualizzazione

IlSiemens 6ES7222-1HF22-0XA8è il modulo di espansione con otto uscite di relè per la famiglia di micro PLC SIMATIC S7-200 CN.Si connette al lato destro della CPU S7-22X o si connette attraverso un modulo di espansione esistente aggiungendo otto contatti di relè privi di potenziale alla capacità di uscita del sistema.

Per le numerose applicazioni di controllo di macchine e attrezzature di piccole dimensioni costruite attorno alla piattaforma S7-200 CN negli ultimi due decenni,il modulo di relè EM 222 rimane un pezzo di ricambio essenziale anche ora che la piattaforma stessa è interrotto.

La caratteristica distintiva di questo modulo è il suo tipo di uscita del relè: un relè è un interruttore elettromeccanico: una bobina alimentata dal circuito di uscita del PLC fa chiudere una serie di contatti meccanici.

I contatti e la bobina sono separati elettricamente ̇ non esiste alcun percorso di corrente tra loro.Gli otto contatti dell'EM 222 sono in grado di scambiare carichi che funzionano a qualsiasi tensione fino al massimo nominale del relè, indipendente dalla tensione di alimentazione del PLC.

Un canale potrebbe cambiare una bobina del contattore del motore a 230 VAC; il canale successivo, una valvola solenoide a 24 VDC; il successivo, un relè del segnale di emergenza a 48 VDC tutto dallo stesso modulo di espansione,senza alcuna interazione elettrica tra loro.

I contatti del relè si scambiano in millisecondi piuttosto che nei microsecondi di uscita di un transistor.che li rende inadatti alle applicazioni di commutazione ad alta frequenza.

E i contatti del relè si consumano durante la loro vita di funzionamento ∙ milioni di operazioni meccanicamente,ma molto meno elettricamente a corrente nominale rendendo il transistor EM 222 una scelta migliore per qualsiasi uscita che deve cambiare frequentemente.

Specificità principali

La flessibilità della tensione del contatto del relè ⁠ Perché è ancora importante

In una macchina puramente a 24VDC in cui ogni attuatore, valvola e indicatore funzionano a 24V DC, un modulo di uscita del transistor è di solito la scelta tecnica migliore faster, no contact wear,protezione elettronica da guastiTuttavia, la maggior parte degli impianti industriali non sono puramente a 24 VDC. Molte fabbriche utilizzano ancora circuiti di controllo 230 VAC o 110 VAC oltre ai moderni sistemi a 24 VDC.Gli impianti di lavorazione utilizzano segnalazioni a 48VDC o 110VDC.

I sistemi di sicurezza possono utilizzare tensioni di alimentazione dedicate isolate dalla potenza di controllo normale.

In questi ambienti a tensione mista, the relay output module's electrical isolation between the PLC circuit and the switched load makes it the only practical choice for directly switching non-24VDC loads without additional interposing hardware.

un modulo di relè EM 222 in una macchina con un mix di uscite 24VDC e 230VAC che gestisce entrambe da uno stesso modulo,con ogni contatto del relè commutato individualmente e le tensioni completamente separate dal meccanismo del relè.

Un modulo di uscita del transistor richiederebbe relè esterni per gestire i carichi CA, aggiungendo costi, spazio del pannello e componenti aggiuntivi al design.

Nessuna protezione contro i cortocircuiti

L'assenza di protezione da cortocircuito nelle uscite dei contatti del relè non è un difetto di progettazione è intrinseco al funzionamento dei contatti del relè.non ha meccanismo per rilevare o limitare la corrente.

Un cortocircuito su un'uscita di relè provoca corrente illimitata fino a quando un dispositivo di protezione esterno non la interrompe.

Per un'installazione sicura, ogni canale di uscita del relè deve essere protetto da un fusibile esterno o da un interruttore di circuito di dimensioni tali da proteggere il contatto del relè (2A), il cablaggio del campo e il carico.Fusibili in miniatura con potenza nominale di 1 2 A sono standard per i circuiti di uscita del relè 24VDC.

Per i circuiti a 230 VAC, gli interruttori in miniatura (MCB) di indice e caratteristica adeguati (in genere curva B o C, 1 ′2A per piccoli carichi di bobina) forniscono la protezione richiesta.

The protective device should be located as close to the expansion module's output terminal as practicable — typically on an adjacent fused terminal strip — to minimise the length of unprotected conductors.

In pratica il carico stesso fornisce spesso la protezione primaria: un interruttore di protezione del motore protegge il circuito a un contattore di avvio del motore;un fusibile a strisce terminale fuso protegge un circuito di valvola solenoide.

Ciò che conta è che un dispositivo di protezione di adeguata qualifica sia in serie con ogni circuito di uscita del relè.

Vita del contatto del relè e selezione dell'applicazione

I contatti dei relè hanno una durata di vita definita che dipende sia dal numero di operazioni che dalle condizioni di carico in ogni evento di commutazione.L'impostazione di carico è generalmente nell'intervallo di 10 milioni di.

La durata di vita elettrica in condizioni nominali di 2A a 24VDC o equivalente è generalmente di 100.000-300.000 operazioni.

Ciò significa che l'uscita del relè è più adatta a uscite che si alternano raramente: sequenze di avvio/arresto innescate da input dell'operatore, avvisi di avviso di allarme, comandi motore di avvio-sposta,o operazioni di valvola a scatto di serie.

Per le uscite che ciclano centinaia o migliaia di volte per turno, per esempio, le valvole pneumatiche su una linea di confezionamento ad alta velocità, la vita elettrica del relè può scadere entro settimane.Queste applicazioni ad alto ciclo dovrebbero utilizzare invece il transistor EM 222.

Il tipo di carico influisce anche sulla durata del contatto.

I carichi di corrente continua resistenti (elementi di riscaldamento, lampade resistenti) sono i più benigni.Solenoidi) generano un picco di tensione inversa al momento dello spegnimento che provoca l'arco di contatto diodi a rotazione libera attraverso il carico sopprimere questo arco e prolungare significativamente la vita di contatto.

I carichi CA (contattori del motore, trasformatori) generano arco sia al momento della fabbricazione che della rottura. I circuiti snubber attraverso i contatti riducono l'arco e prolungano la vita utile.

Domande frequenti

Q1: Quanti moduli EM 222 possono essere collegati a una CPU S7-22X?

Le CPU S7-224, S7-224XP e S7-226 supportano fino a 7 moduli di espansione in totale (qualsiasi combinazione di ingresso digitale, uscita digitale e moduli analogici).

Gli S7-221 e S7-222 sono limitati a 2 moduli di espansione ciascuno. Multiple EM 222 relay modules can be combined in the same station within these limits — a S7-226 with seven EM 222 relay modules would provide 56 relay output contacts in addition to the CPU's onboard outputs.

La corrente di alimentazione di espansione interna di 5 V della CPU deve essere verificata anche rispetto alla corrente totale assorbita da tutti i moduli di espansione collegati.

D2: Le uscite del relè EM 222 possono scambiare simultaneamente carichi CA e CC su canali diversi?

Ogni contatto del relè è elettricamente isolato ̇ non c'è un percorso elettrico comune tra i contatti.canale 3 con relè a 48VDC, tutto contemporaneamente senza alcuna interazione elettrica tra i circuiti.

Per garantire la sicurezza dell'installazione e della manutenzione è importante una corretta pratica di cablaggio (etichettatura, raggruppamento per tensione di carico, sezioni terminali separate per le diverse classi di tensione).ma elettricamente l' isolamento tra i contatti del relè supporta pienamente il funzionamento a tensione mista.

D3: Qual è la differenza tra questo modulo e l'uscita del transistor EM 222 (6ES7222-1BF22-0XA8), e come si deve scegliere tra loro?

La versione relay commuta qualsiasi tensione (AC o DC) fino al massimo nominale, a velocità di commutazione di millisecondi, senza protezione elettronica contro la sovraccarica.a velocità di commutazione di microsecondi, con protezione elettronica contro i cortocircuiti.

Scegliere il relè quando: i carichi includono tensioni CA o non-24VDC, è necessario un isolamento elettrico o la frequenza di commutazione è bassa.

Scegliere il transistor quando: tutti i carichi sono di 24VDC, è necessaria una commutazione veloce o ad alta frequenza (impulsi passo, PWM, valvole pneumatiche che ciclano molte volte al minuto),o una lunga durata di contatto senza manutenzione è importante.

D4: Il 6ES7222-1HF22-0XA8 (solo NC, CE) è elettricamente equivalente al 6ES7222-1HF22-0XA0 (produzione europea, omologazioni complete)?

Sì, le specifiche elettriche, il numero di uscite, i contatti e la compatibilità del bus di espansione S7-22X sono identici.

La differenza è solo nella certificazione del prodotto: la XA8 (variante CN) ha solo l'omologazione CE, mentre la XA0 (variante europea) ha ulteriori certificazioni tra cui UL e cUL.

Per gli impianti in cui la certificazione CE soddisfa il requisito normativo, l'XA8 è un supporto funzionale diretto per l'XA0 senza modifiche hardware, senza modifiche del programma PLC, senza necessità di riconfigurazione.

D5: La piattaforma S7-200 CN è stata abbandonata.

La piattaforma S7-200 è stata interrotta da Siemens, seguita dalla famiglia S7-200 CN.

Sebbene Siemens non produca più o non distribuisca attivamente questi moduli attraverso canali standard, la base installata di sistemi S7-200 e S7-200 CN in tutto il mondo è ampia,e le scorte sostanziali di moduli di ricambio esistono nel mercato dell'eccedenza industriale.

I fornitori specializzati di componenti di automazione Siemens di vecchia fabbrica e non più in produzione, riforniscono regolarmente il modulo EM 222 in condizioni sia nuove che rinnovate.

Per i siti che utilizzano apparecchiature S7-200 CN, la costruzione di un buffer di parti di ricambio di moduli critici inclusa l'EM 222 è una buona pratica di manutenzione.
