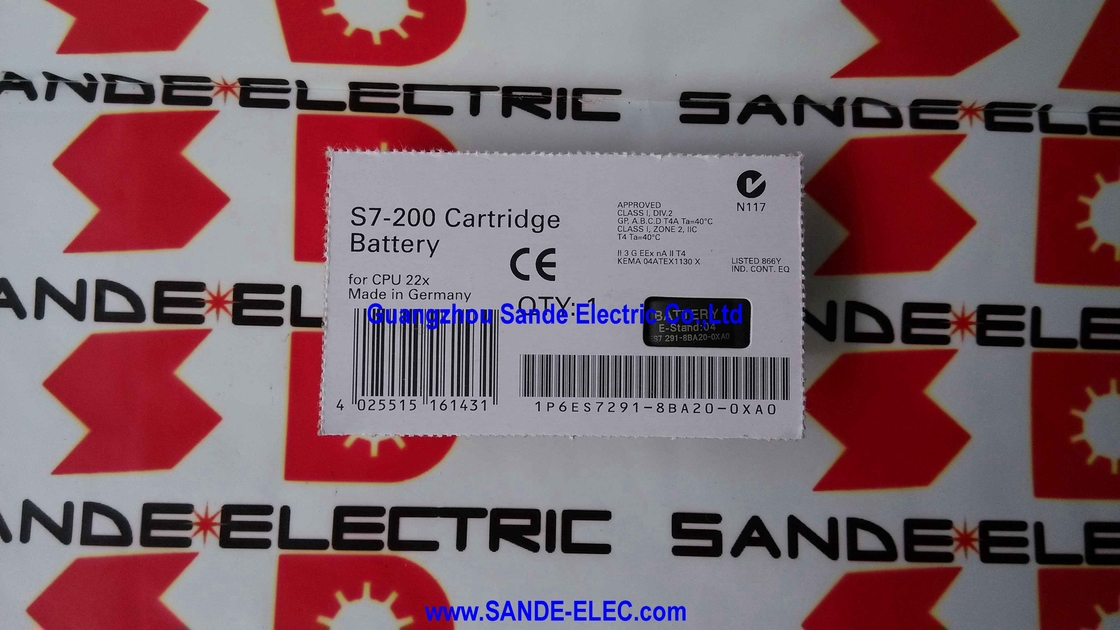

6ES7291-8BA20-0XA0 | Modulo batteria SIMATIC S7-200 BC 291 — Bufferizzazione dati a lungo termine / Slot per modulo di memoria / CPU S7-22X

Quali dati protegge la batteria e perché la durata è importante

La CPU SIMATIC S7-200 conserva nella RAM determinati tipi di dati: contenuto del blocco dati (DB), valori dell'orologio, merker a ritenzione, temporizzatori a ritenzione e contatori a ritenzione. Tutti questi dipendono dal potere per sopravvivere. Durante il normale funzionamento, un supercondensatore integrato nella CPU S7-22X conserva questi dati durante brevi interruzioni, in genere per alcuni giorni a temperatura ambiente.

Per periodi di spegnimento più lunghi (spegnimenti programmati, interruzioni stagionali, finestre di manutenzione estese, apparecchiature immagazzinate come riserva fredda) la carica del supercondensatore non è sufficiente. Il modulo batteria BC 291 estende il periodo di conservazione dei dati da giorni a mesi. Mentre la batteria è installata e la CPU è spenta, tutti i dati ritentivi designati rimangono intatti indipendentemente dalla durata dell'interruzione.

Non si tratta della conservazione del programma. Il programma utente nella CPU S7-22X è memorizzato nella EEPROM e senza batteria resiste indefinitamente in caso di caduta di tensione. Il BC 291 protegge in modo specifico i dati runtime ritentivi che risiedono nella RAM.

Specifiche chiave

Scenari applicativi

Linea di produzione stagionale:Una macchina confezionatrice funziona stagionalmente: la produzione si ferma per tre mesi durante la bassa stagione. Il BC 291 conserva tutti i dati ritentivi (contatori batch, parametri di processo memorizzati in blocchi dati ritentivi) durante lo spegnimento. Quando la produzione riprende, la macchina riparte con i suoi dati intatti.

Gestione CPU di riserva fredda:Un reparto di manutenzione conserva una CPU S7-224 preconfigurata come riserva fredda. Il BC 291 mantiene i dati ritentivi nell'unità di riserva mentre si trova in magazzino, quindi può essere montato sulla macchina senza richiedere un ricaricamento completo dei dati dallo SCADA o dal PC di programmazione.

Turnaround esteso dell'impianto:Un impianto di processo esegue un arresto di manutenzione annuale di 6 settimane con isolamento elettrico completo dei pannelli di controllo. Il BC 291 conserva tutti i dati di processo ritentivi durante il periodo di arresto.

Domande frequenti

D1: Qual è la composizione chimica della batteria e la durata di conservazione del BC 291?

La BC 291 utilizza una chimica delle batterie a base di litio, classificata ai sensi del regolamento REACH Articolo 33 per la presenza di un solvente organico controllato in concentrazioni superiori allo 0,1% in peso. La durata della batteria dipende dalla temperatura ambiente durante lo stoccaggio e il funzionamento. Verificare la data di produzione sull'etichetta del modulo; i moduli conservati per diversi anni prima dell'installazione potrebbero avere una capacità rimanente ridotta. Installare un BC 291 nuovo a ogni intervallo di manutenzione pianificato se la conservazione dei dati a lungo termine è fondamentale.

D2: Il BC 291 conserva anche il programma utente?

No. Il programma ladder utente o FBD nella CPU S7-22X è memorizzato nella EEPROM ed è non volatile: viene conservato a tempo indeterminato senza alcuna fonte di alimentazione. Il BC 291 estende solo la ritenzione dei dati RAM ritentivi: merker ritentivi, valori dei blocchi dati, temporizzatori e contatori ritentivi e orologio in tempo reale. Una cartuccia di memoria EEPROM opzionale (6ES7291-8GC00-0XA0 o simile) fornisce separatamente un ulteriore livello di backup del programma ma occupa lo stesso slot del BC 291.

Q3: Come si possono verificare i dati ritentivi della CPU dopo l'installazione del BC 291?

Dopo aver installato il BC 291 e spento e riacceso, utilizzare STEP 7 Micro/WIN (o STEP 7-MicroWIN SMART per le varianti SMART) per rileggere il blocco dati della CPU e il contenuto della memoria ritentiva tramite il cavo di programmazione. Confrontare con i valori attesi prima dello spegnimento. Ciò conferma che la batteria ha mantenuto i dati durante l'interruzione.

Q4: È possibile sostituire a caldo il BC 291 con la CPU accesa?

La procedura consigliata è installare o rimuovere il BC 291 con la CPU spenta. Non è consigliabile inserire o rimuovere la batteria con l'alimentazione accesa: lo slot della batteria condivide l'apertura dell'alloggiamento che fornisce l'accesso ai circuiti interni della CPU e il rischio di gestione dei circuiti adiacenti supera il vantaggio di una sostituzione a caldo.

D5: Cosa sostituisce il BC 291 per i nuovi sistemi S7-200?

Il 6ES7291-8BA20-0XA0 è stato interrotto nell'aprile 2021, in linea con la fine del ciclo di vita complessivo della piattaforma SIMATIC S7-200. Per i nuovi progetti di macchine, le piattaforme S7-200 SMART e SIMATIC S7-1200 dispongono di meccanismi propri di conservazione dei dati: le CPU SMART utilizzano un condensatore integrato e cartucce di memoria opzionali, mentre le CPU S7-1200 utilizzano memoria ritentiva con backup della scheda di memoria di caricamento. Le installazioni S7-200 esistenti possono approvvigionare i moduli BC 291 dai canali dei ricambi industriali.
