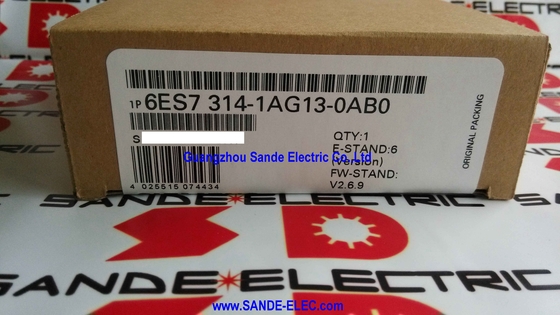

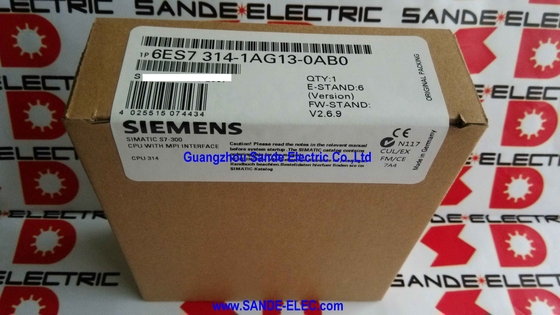

La CPU SIMATICA CON INTERFACE MPI 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96KB Memoria di lavoro / MPI / Alimentazione DC 24V integrata / Micro Memory Card necessaria / Pezzo di ricambio

CPU 314: il cavallo di battaglia S7-300 di fascia media

La CPU 314 occupa la fascia centrale produttiva della gamma di CPU SIMATIC S7-300. Sotto si trovano le CPU 312 e CPU 313 entry-level con capacità di memoria più piccole per applicazioni compatte; sopra si trovano le varianti più potenti CPU 315 e 317 con memoria più grande e interfacce Profibus DP. La memoria di lavoro da 96 KB della CPU 314 e il profilo di comunicazione solo MPI la collocano esattamente dove Siemens l'ha progettata: sistemi di controllo modulari basati su rack di moderata complessità in cui il programma si adatta comodamente a 96 KB e tutte le comunicazioni di rete passano attraverso l'interfaccia MPI: terminali di programmazione, connessioni HMI e scambio di dati tra CPU.

A differenza delle CPU S7-300 compatte (CPU 312C, CPU 313C, CPU 314C-2) che integrano canali I/O digitali e analogici onboard direttamente nell'alloggiamento della CPU, la CPU 314 è una pura unità di elaborazione. Tutti gli I/O vengono gestiti da unità di I/O separate nel rack S7-300. Questa è l'architettura modulare standard per il controllo di macchine di medie dimensioni, pannelli di supporto del processo e sistemi di automazione dei servizi pubblici in cui il conteggio e il tipo di I/O sono definiti dai moduli di segnale installati, non da ciò che è integrato nella CPU.

Specifiche chiave

MPI: l'interfaccia che ha definito l'engineering dell'S7-300

MPI (Multi-Point Interface) è la connessione di comunicazione della CPU 314 con il mondo esterno. Con una velocità fino a 12 Mbit/s e con supporto per un massimo di 32 nodi per segmento, MPI supporta connessioni del terminale di programmazione (PG/PC) per il caricamento/download del programma STEP 7, connessioni del pannello HMI (OP/TP) per i dati dello schermo operatore e scambio di dati da CPU a CPU (NetRead/NetWrite) tra CPU S7-300 in sistemi rack interconnessi.

MPI non è Profibus: utilizza lo stesso hardware fisico RS-485 ma un protocollo diverso e una lunghezza massima del cavo significativamente più breve. Per le installazioni in cui la comunicazione dei dispositivi di campo richiede Profibus DP, la configurazione solo MPI della CPU 314 implica che un processore di comunicazione CP 342-5 deve essere aggiunto al rack per fornire la funzionalità master DP.

Le installazioni progettate attorno alla CPU 314 gestiscono tutti gli I/O di campo tramite l'espansione distribuita del rack o tramite le unità di ingresso/uscita S7-300 locali del rack: la struttura solo MPI definisce l'ambito di applicazione.

Alimentazione integrata a 24 V CC: non è necessario un PS 307 separato per la CPU

L'alimentazione integrata a 24 V CC sulla CPU 314 si collega direttamente alla barra di alimentazione del pannello a 24 V CC, indipendentemente dalla conversione CA-CC del modulo di alimentazione PS 307. La CPU trae la sua alimentazione operativa da 24 V CC: il PS 307 è ancora necessario per la tensione del bus rack e l'alimentazione dei moduli I/O di campo, ma la CPU stessa è alimentata direttamente dall'alimentazione a 24 V CC anziché tramite una connessione separata dalla guida del PS 307.

Domande frequenti

D1: Qual è la differenza tra CPU 314 e CPU 315-2 DP e quando specificarli?

La CPU 314 dispone di una memoria di lavoro di 96 KB e di comunicazione esclusivamente MPI, senza master Profibus DP. La CPU 315-2 DP dispone, oltre a MPI, di una memoria di lavoro di 128 kbyte e di un'interfaccia master/slave Profibus DP integrata. Specificare la CPU 314 quando l'applicazione rientra nei 96 KB e tutti gli I/O sul campo avvengono tramite moduli rack locali o espansione rack remota collegata a MPI. Specificare la CPU 315-2 DP (o superiore) se per la periferia decentrata o la comunicazione dell'azionamento è necessaria un'interfaccia master Profibus DP: la CPU 314 non può fungere da master DP senza un modulo di comunicazione CP 342-5 separato.

D2: La CPU 314 è una CPU compatta con I/O onboard?

No. La CPU 314 è un puro processore rack, senza canali I/O digitali o analogici integrati. Tutti gli I/O sono forniti da unità di I/O (SM) S7-300 separate installate nel rack accanto alla CPU. Le CPU compatte (CPU 314C-2 PN/DP, CPU 313C, ecc.) integrano I/O onboard; la CPU 314 standard no. La disposizione del rack e tutti gli indirizzi I/O nel programma installato si basano sui moduli di ingresso separati.

D3: La Micro Memory Card della CPU 314 guasta può essere utilizzata direttamente in un'unità sostitutiva?

Sì, questa è la procedura standard di ripristino del programma. Spegnere il sistema, rimuovere la MMC dalla CPU guasta, installarla nella CPU 314 sostitutiva, ripristinare l'alimentazione. All'avvio la CPU sostitutiva carica il programma dalla MMC senza terminale di programmazione. Confermare che la MMC sia intatta (nessun danno fisico, nessuna esposizione a scariche elettrostatiche) prima del trasferimento. Se la MMC era nella CPU guasta durante un errore hardware, verificare che il programma legga correttamente dopo la prima accensione.

D4: Quanti nodi può supportare la rete MPI con la CPU 314?

La rete MPI supporta fino a 32 nodi, con indirizzi 0–31. L'indirizzo 0 è generalmente riservato al terminale di programmazione, l'indirizzo 2 alla CPU. I pannelli HMI collegati, le altre CPU S7-300 sullo stesso segmento MPI e i dispositivi di programmazione occupano ciascuno un indirizzo di nodo. La lunghezza massima del cavo per MPI a 187,5 kbit/s è 50 m per segmento; a 12 Mbit/s il massimo è 50 m senza ripetitori. Per corse più lunghe, i ripetitori RS-485 estendono la portata.

Q5: Da dove viene il 6ES7314-1AG13-0AB0?

Come pezzo di ricambio Siemens, attraverso i canali di assistenza Siemens e il consolidato mercato post-vendita S7-300: rivenditori di ricambi per l'automazione industriale e fornitori in eccedenza testati. La CPU 314 dell'AG13 e versioni adiacenti è una delle CPU S7-300 più utilizzate a livello globale; la disponibilità aftermarket è costantemente buona. Prima dell'ordine verificare la designazione della CPU 314 (non della variante compatta CPU 314C) dall'etichetta dell'unità installata. Trasferire la Micro Memory Card dall'unità originale a quella sostitutiva.
