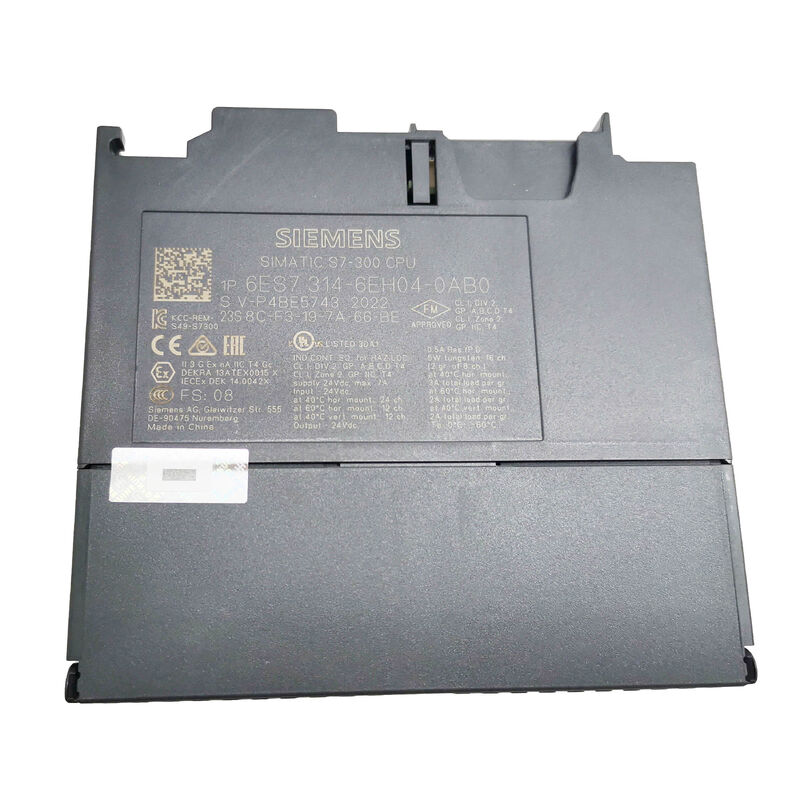

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Panoramica

Il 6ES7314-6EH04-0AB0 è una CPU compatta SIMATIC S7-300 CPU 314C-2 PN/DP progettata per sistemi di controllo che necessitano di I/O locali, elaborazione analogica, capacità di conteggio veloce e comunicazione Ethernet in un unico processore centrale.

Siemens descrive questo modello con memoria di lavoro da 192 KB, 24 ingressi digitali, 16 uscite digitali, 4 ingressi analogici, 2 uscite analogiche, 1 ingresso Pt100, 4 contatori veloci a 60 kHz, un interfaccia MPI/DP a 12 Mbit/s, e un interfaccia PROFINET con switch integrato a 2 porte.

Siemens elenca anche un alimentatore integrato da 24 V DC, 2 connettori frontali da 40 poli, e un requisito di Micro Memory Card per questa CPU.

Questo profilo hardware posiziona la CPU 314C-2 PN/DP in una posizione forte per pannelli di automazione compatti ma funzionalmente densi. Combina controllo logico, gestione dei segnali locali, comunicazione di rete e funzionalità dedicate lato macchina all'interno di un unico corpo CPU S7-300.

Nell'uso pratico in armadio, ciò riduce la necessità di moduli di segnale separati multipli quando la macchina si adatta già alla struttura della CPU compatta della classe 314C. Siemens identifica anche questo esatto numero di parte come hardware di ricambio nella famiglia S7-300.

Dati Tecnici

Valore Applicativo

Questa CPU è adatta per automazione di macchine compatte, pannelli di controllo OEM, sistemi di movimentazione, attrezzature di imballaggio, e altre installazioni S7-300 dove il controllore deve combinare logica centrale con un mix sostanziale di I/O integrati.

I canali analogici integrati, la capacità Pt100 e i contatori veloci la rendono particolarmente utile in macchine che necessitano di gestione diretta dei segnali e conteggio veloce senza espandersi immediatamente in un set di moduli più ampio.

La sua interfaccia PROFINET con switch integrato a 2 porte supporta anche la moderna integrazione di rete all'interno di un'architettura S7-300 consolidata.

Note di Selezione

I punti chiave da verificare sono la designazione CPU 314C-2 PN/DP, la memoria di lavoro da 192 KB, l'esatto mix di I/O integrati, la struttura dell'interfaccia PROFINET + MPI/DP, e il requisito per 2 connettori frontali da 40 poli più una Micro Memory Card.

Queste caratteristiche definiscono se l'unità corrisponde alla configurazione S7-300 installata originariamente.

FAQ

D1: Che tipo di CPU è la 6ES7314-6EH04-0AB0?
È una CPU compatta SIMATIC S7-300 CPU 314C-2 PN/DP. Siemens la classifica come un processore compatto con I/O digitali e analogici integrati, contatori veloci integrati, comunicazione MPI/DP e networking PROFINET.

Ciò significa che non è solo una CPU centrale senza segnali locali; è un controllore con una significativa connettività di processo integrata.

D2: Perché questa CPU è diversa da una CPU S7-300 standard non compatta?
Questo modello include hardware integrato sostanziale che le CPU centrali standard spesso non forniscono nella stessa forma.

Siemens elenca 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100, e 4 contatori veloci all'interno della CPU stessa.

Ciò è importante nella progettazione di macchine perché il controllore può coprire una maggiore parte del carico di segnale e conteggio senza aggiungere moduli separati per ogni funzione.

D3: Qual è l'importanza dell'interfaccia PROFINET con switch a 2 porte?
Consente alla CPU di partecipare direttamente alle reti di automazione basate su Ethernet mantenendo il formato compatto S7-300.

Lo switch a 2 porte integrato fa parte della struttura hardware pubblicata, il che è utile quando la rete della macchina è già progettata attorno a questa CPU e alla sua connessione PROFINET integrata.

Mantenere lo stesso layout di comunicazione è importante nei lavori di sostituzione.

D4: Perché è importante il requisito della Micro Memory Card?
Siemens dichiara esplicitamente che una Micro Memory Card è richiesta per questa CPU. Questo requisito fa parte della configurazione hardware installata e dovrebbe essere confermato prima dell'avvio o della sostituzione.

È un punto di compatibilità fondamentale, non un dettaglio accessorio opzionale.

D5: Cosa controllare prima di ordinare?
Confermare il numero di parte installato, verificare che la macchina richieda CPU 314C-2 PN/DP, controllare i requisiti di I/O integrati e assicurarsi che il sistema esistente dipenda dallo stesso MPI/DP, PROFINET, connettore frontale, e Micro Memory Card struttura.

Questi elementi determinano se la sostituzione corrisponde al ruolo del controllore originale.
