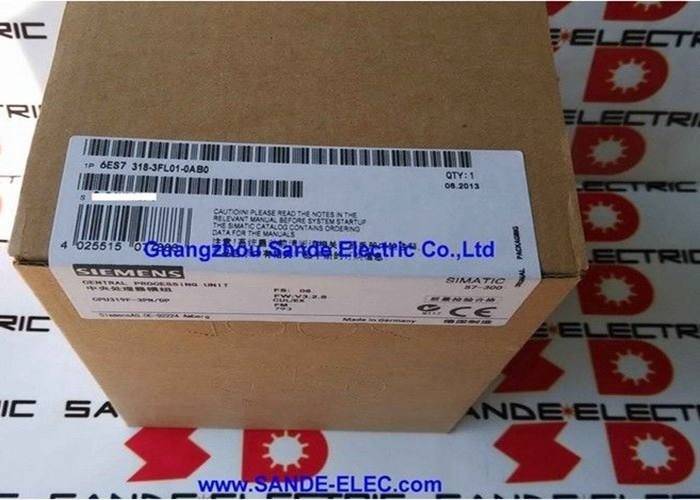

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 CPU 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / Fail-Safe / Isocrono / Micro Memory Card Required

Il tetto della gamma di CPU S7-300 e perché la "F" è importante

La CPU 319F-3 PN/DP si trova in cima alla famiglia di CPU SIMATIC S7-300.5 MB di memoria di lavoro la più grande della gamma con tre interfacce di comunicazione indipendenti che coprono MPI/DP, PROFIBUS DP master/slave, e PROFINET integrato in un singolo modulo CPU.

La "F" è la caratteristica che lo distingue dalla CPU standard 319-3 PN/DP.Indica una CPU a prova di errore uno certificato per eseguire programmi di sicurezza scritti con STEP 7 Safety Advanced e F-FB insieme al programma utente standardLa CPU 319F-3 PN/DP può implementare funzioni di sicurezza strumentali fino a SIL 3 (IEC 61508) e PL e (ISO 13849) in combinazione con periferiche PROFIsafe F sulle sue interfacce PROFIBUS DP o PROFINET.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Specificità principali

Tre interfacce  Canali di comunicazione indipendenti

La configurazione a tre interfacce non è ridondanza per la stessa rete · ognuna ha uno scopo di comunicazione diverso:

MPI/DP (1a interfaccia):Programmazione dell'accesso al terminale, delle connessioni HMI tramite MPI o dell'operazione master/slave PROFIBUS DP.In impianti in cui la CPU 319F-3 si connette simultaneamente a un pannello di comando (via MPI) e a una rete di dispositivi di campo PROFIBUS DP, entrambe le connessioni utilizzano questa singola interfaccia.

PROFIBUS DP (2a interfaccia):Una seconda rete PROFIBUS DP indipendente.le unità su un segmento e le stazioni di I/O su un altro.

PROFINET (terza interfaccia):PROFINET IO basato su Ethernet, comunicazione S7 su Ethernet e connessioni SCADA/HMI via Ethernet.La porta PROFINET integrata elimina la necessità di un modulo di processore di comunicazione CP 343-1 separato nel rack, risparmiando spazio e riducendo la complessità del sistema.

Modalità isocrona ️ Timing di precisione per applicazioni di movimento

La modalità isocrona sulla CPU 319F-3 PN/DP sincronizza il ciclo di scansione del PLC con il ciclo del bus PROFIBUS DP o PROFINET in una relazione a blocco di fase.i dati di input sono acquisiti in una fase del ciclo del bus ben definita;, il programma viene eseguito e le uscite vengono trasmesse in una fase definita con precisione all'ora della stessa sorgente di orologeria.e misurazione di precisione quando i dati devono essere acquisiti in una fase riproducibile del ciclo della macchina, questa tempistica deterministica elimina l'acquisizione di dati a latenza variabile dell'operazione asincrona standard.

Domande frequenti

D1: Che cosa significa la designazione "F" per la CPU 319F-3 e in che modo differisce dalla CPU 319-3 standard?

La "F" identifica una CPU a prova di guasto in grado di eseguire programmi di sicurezza utilizzando i sistemi STEP 7 Safety Advanced e Siemens F-FB.Il programma di sicurezza viene eseguito in un ambiente protetto F-runtime insieme al programma utente standardLa CPU standard 319-3 esegue solo programmi standard – non può eseguire logica di sicurezza certificata.Se l'applicazione installata include un programma di sicurezza, la CPU 319F-3 è la sostituzione richiesta; la variante non F non può sostituirla.

D2: Il PROFINET integrato sostituisce la necessità di un CP 343-1 sul rack?

L'interfaccia PROFINET integrata della CPU 319F-3 PN/DP copre il controllo PROFINET IO, la comunicazione S7 su Ethernet,e connessioni HMI tramite Ethernet, le stesse funzioni fornite da un CP 343-1Non è richiesto un CP 343-1 aggiuntivo per le esigenze di comunicazione PROFINET standard di un'installazione di CPU 319F-3.Questo libera uno slot di rack rispetto alla CPU 319-3 (senza PROFINET incorporato) + combinazione CP 343-1.

Q3: Qual è la capacità della scheda micro memoria richiesta?

La capacità dipende dalla dimensione del programma. Le schede di memoria Siemens Micro per S7-300 sono disponibili in 64KB, 128KB, 512KB, 2MB e 4MB.5 MB di memoria di lavoro e un programma di sicurezza completo accanto al programma standard, un MMC da 4 MB è la specifica appropriata nella maggior parte delle configurazioni.

D4: La modalità isochrona può essere utilizzata sia su PROFIBUS DP che su PROFINET contemporaneamente?

L'orologio in modalità isochrona è derivato dall'interfaccia di sincronizzazione selezionata PROFIBUS DP o PROFINET. Entrambe le interfacce non possono essere master isochroni contemporaneamente nella configurazione standard;un'interfaccia fornisce la fonte dell'orologio per il ciclo sincronizzatoIl framework standard di blocchi di organizzazione OB61 in STEP 7 gestisce l'esecuzione di scansione isocrona relativa al ciclo dell'interfaccia selezionata.

D5: Da dove proviene il 6ES7318-3FL01-0AB0?

Come ricambi Siemens, attraverso i canali di servizio Siemens (Siemens Industry Mall,Centri di assistenza) e il mercato dei pezzi di ricambio delle CPU S7-300. La designazione CPU 319F (fail-safe) è una classe di certificazione specifica; prima di accettare una sostituzione, confermare la designazione F sull'etichetta dell'unità installata.Una CPU standard 319-3 non può sostituire in un'applicazione di sicurezza.
