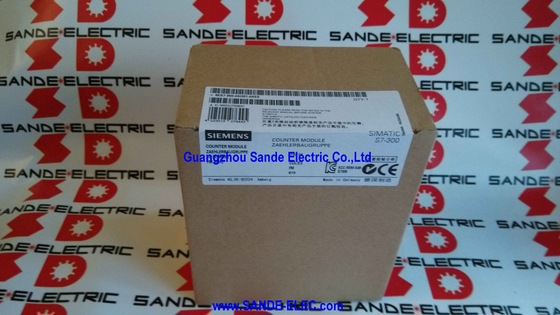

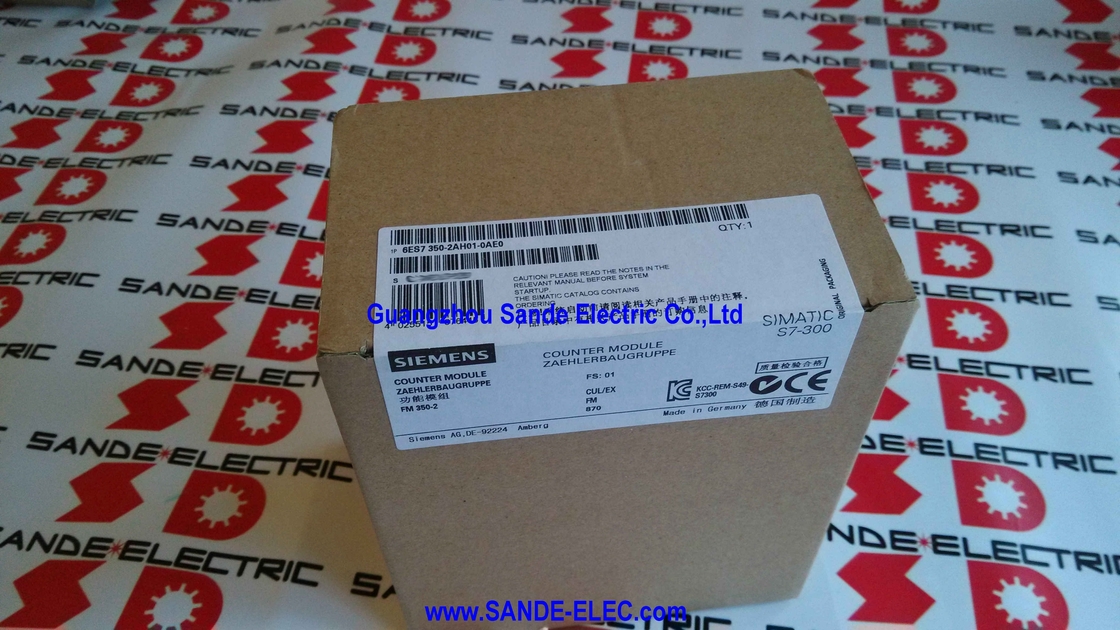

Siemens 6ES7350-2AH01-0AE0 ∙ SIMATIC S7-300 FM 350-2 Contatore ∙ 8 canali, 20kHz, NAMUR / 24V Encoder, Conteggio / Frequenza / Velocità / Periodo / Dosaggio, 8 DI + 8 DO, 40-Pin

Visualizzazione

IlSiemens 6ES7350-2AH01-0AE0è il modulo FM 350-2 ¢ di otto canali della Siemens per il sistema SIMATIC S7-300.

Laddove gli ingressi del contatore ad alta velocità integrati delle CPU compatte S7-300 offrono due canali a 10 kHz, l'FM 350-2 aumenta la capacità a otto canali indipendenti a 20 kHz,ciascuna capace di funzionare nella propria modalità selezionata indipendentemente, configurando in modo indipendente le proprie funzioni di gate e le assegnazioni di output.

Per le macchine che devono monitorare più codificatori, contare i prodotti in più punti di misurazione o misurare la velocità su più assi della macchina contemporaneamente,il FM 350-2 sostituisce ciò che altrimenti richiederebbe una raccolta di hardware di conteggio intelligente separato.

Gli otto canali funzionano interamente nel processore del proprio FM 350-2 indipendentemente dal ciclo di scansione della CPU S7-300.nessun ciclo di scansione PLC in esecuzione a 10 ms potrebbe cogliere in modo affidabile ogni impulso a questa velocità utilizzando il normale elaborazione di input digitale.

I contatori hardware dell'FM 350-2 controllano ogni impulso indipendentemente dal carico di lavoro corrente della CPU, e il valore contato, la frequenza misurata,o la velocità calcolata è disponibile nella memoria buffer del modulo per la CPU da leggere sulla scansione successiva.

Le cinque modalità di funzionamento conteggio, misurazione della frequenza, misurazione della velocità, misurazione della durata del periodo e dosaggio rendono l' FM 350-2 un motore di misura multiuso all'interno del rack S7-300.

La modalità di ciascun canale è impostata in modo indipendente, in modo che un singolo FM 350-2 possa simultaneamente eseguire un canale come contatore di lunghezza per un nastro trasportatore, un altro come contatore di frequenza per un sensore di flusso,e altri due come monitor di velocità per diversi assi della macchina ̇ tutti provenienti dallo stesso modulo.

Specificità principali

Spiegate le cinque modalità di funzionamento

ContareIl contatore accumula impulsi dall'ingresso dell'encoder, incrementando o diminuendo il valore del contatore a 32 bit su ogni bordo dell'impulso.Controllo degli ingressi del cancello (segnali esterni o comandi software) quando il conteggio è attivo.

Alla fine di un intervallo di conteggio o quando viene raggiunto un valore prestabilito, l'uscita configurata si attiva innescando un gate, un relè o un allarme nella macchina.le varianti di conteggio periodico coprono diverse esigenze applicative.

Misurazione della frequenzaconta gli impulsi su un tempo di gate definito e riporta la frequenza in Hertz.tempi di accesso più brevi danno una risposta più veloce alle alte frequenze.

Un sensore di portata che genera 100 impulsi al litro a una portata di 5 litri al minuto produce 500 impulsi al minuto (8,33 Hz);la FM 350-2 misura questo e fornisce il valore di frequenza per il calcolo della portata nel programma CPU.

Misurazione della velocitàestende la misurazione della frequenza convertendo la frequenza dell'impulso in un valore di velocità utilizzando la risoluzione dell'encoder configurata (impulsi per rivoluzione).La CPU legge il registro di velocità nel buffer dei dati del FM 350-2 e ha un valore diretto di velocità di rotazione o periferica per la visualizzazione, di registrazione o di controllo a circuito chiuso.

Misurazione della durata del periodomisura il tempo tra i successivi impulsi dell'encoder, fornendo una misurazione di frequenza inversa più accurata a basse velocità rispetto al conteggio diretto della frequenza.

A velocità molto basse, dove un cancello di conteggio di un secondo potrebbe catturare solo pochi impulsi e quindi dare una scarsa risoluzione di frequenza, misurare il periodo tra gli impulsi dà una precisione molto più elevata.

Modalità di dosaggioil modulo conta gli impulsi da un flussometro, trasmette il totale accumulatoe attiva un output quando viene raggiunto un conteggio totale programmato (la "dose").

L'uscita controlla direttamente la valvola di distribuzione, il solenoide o la pompa senza passare attraverso il ciclo di scansione PLC.

Questo dosaggio hardware-diretto evita la latenza di lettura del conteggio nel programma PLC e la scrittura dell'uscita nella prossima scansione,che è critico nelle applicazioni di dosaggio ad alta velocità in cui alcuni millisecondi di latenza rappresentano un errore di volume significativo.

Interfaccia NAMUR connessione del sensore di sicurezza intrinseca

L'interfaccia di ingresso dell'FM 350-2 accetta i sensori NAMUR, un'interfaccia a due fili definita nella norma IEC 60947-5-6, ampiamente utilizzata per i sensori di prossimità negli impianti nelle aree pericolose.

I sensori NAMUR sono alimentati dal dispositivo di campo (non dal sensore stesso) e variano il loro consumo di corrente per rappresentare i due stati logici:circa 1mA per lo stato inattivo e circa 8mA per lo stato attivo.

L'interfaccia NAMUR sul FM 350-2 valuta questa variazione corrente, allowing connection of sensors installed in Zone 1 or Zone 2 hazardous areas when used with appropriate NAMUR-compatible intrinsic safety barriers (Zener barriers or galvanic isolators) between the sensor and the module.

Ciò rende l'FM 350-2 adatto per la misurazione e il conteggio della velocità in impianti di processo chimico e raffinerie in cui le macchine rotanti in aree pericolose richiedono il monitoraggio della velocità.

Gli interruttori di prossimità e gli encoder di corrente continua standard da 24 V possono anche connettersi agli ingressi della FM 350-2,funzionante in modalità di codificatore a 24 V che accetta segnali digitali di tipo PNP standard anziché segnali di corrente NAMUR.

Impostazioni di interruzione dell'hardware

Le otto uscite digitali del FM 350-2 funzionano a una frequenza di commutazione fino a 500 Hz e possono attivarsi in base al contatore che raggiunge un valore di confronto programmabile, senza intervento della CPU.Questa capacità di uscita di interruzione hardware è la chiave per le operazioni di dosaggio e di confronto innescate dove il tempo di ciclo è importante.

In una configurazione di confronto, la CPU scrive un valore di conteggio target nel registro di confronto del FM 350-2 tramite la comunicazione K-Bus.

Mentre il contatore accumula gli impulsi, il FM 350-2 confronta internamente il totale in esecuzione con il bersaglio.l' FM 350-2 attiva direttamente l'uscita corrispondente senza coinvolgimento del ciclo di scansione del PLC.

Il tempo di reazione di uscita è determinato dall'hardware: in genere nell'intervallo di microsecondi per la logica di confronto e il driver di uscita,piuttosto che il tempo di ciclo di scansione del PLC in millisecondi che si applicerebbe se la CPU dovesse leggere il conteggio, confrontarlo nel programma, e scrivere l'output in una scansione successiva.

Domande frequenti

D1: La FM 350-2 richiede un connettore frontale specifico o un cavo di codifica, o si tratta di accessori standard S7-300?

Il FM 350-2 utilizza il connettore anteriore standard S7-300 a 40 poli (6ES7392-1AM00-0AA0 per i contatti a vite,o 6ES7392-1BM01-0AA0 per i contatti a molla) lo stesso connettore utilizzato da altri moduli di segnale S7-300 a 40 poli. viene ordinato separatamente e non è incluso nel modulo.

Per il cablaggio dell'encoder è appropriato un cavo a coppia tortuosa protetto standard; non è necessario alcun cavo proprietario o connettore di encoder specializzato.

Il cablaggio si collega ai terminali del connettore anteriore a 40 poli secondo la tabella di assegnazione dei terminali del FM 350-2 nella documentazione di configurazione.

D2: L' FM 350-2 può essere installato in un rack di espansione S7-300 collegato tramite IM 361 o deve essere installato nel rack centrale?

L'FM 350-2 è un modulo funzionale (FM) che comunica con la CPU tramite il K-Bus.

Pertanto: l'FM 350-2 può essere installato in rack di espansione collegati con moduli di interfaccia IM 361 (presente K-Bus), ma non può funzionare correttamente in rack di espansione collegati tramite IM 365 (nessun K-Bus).

Questo è uno dei vincoli specifici dell'applicazione che determinano se la coppia IM 365 o IM 360/361 è appropriata per una data configurazione multi-rack S7-300.

D3: Quale software di configurazione è incluso nel FM 350-2 e è compatibile con il portale TIA?

Il 6ES7350-2AH01-0AE0 include un pacchetto di configurazione su CD-ROM questo è la libreria di blocchi di funzioni STEP 7 e lo strumento di configurazione specifico per il FM 350-2, utilizzato con STEP 7 Classic (v5.x).

TIA Portal support for the FM 350-2 is available through STEP 7 in TIA Portal (when using TIA Portal together with the STEP 7 Professional package) or through the FM 350-2's TIA Portal configuration tool available from Siemens Industry Online Support.

Per i sistemi già progettati in STEP 7 Classic, il CD-ROM incluso fornisce tutti gli strumenti di configurazione necessari; per gli utenti del portale TIA,il pacchetto appropriato compatibile con il portale TIA deve essere verificato e fornito da Siemens.

D4: I canali del FM 350-2 possono essere utilizzati simultaneamente in diverse modalità di funzionamento?

Sì, ciascuno degli otto canali è configurabile in modo indipendente. all'interno di un singolo modulo FM 350-2, i canali possono funzionare simultaneamente in diverse modalità canali 1 ̇4 in modalità di conteggio continuo per il monitoraggio della quantità di produzione, i canali 5·6 in modalità misurazione della velocità per il monitoraggio delle velocità del motore e i canali 7·8 in modalità dosaggio per il controllo della somministrazione.

La configurazione viene impostata durante la messa in servizio tramite lo strumento di configurazione e scaricata sul modulo.

Il programma CPU legge i dati da ciascun canale in modo indipendente, accedendo alle strutture di blocchi di dati appropriate per la modalità di funzionamento di ciascun canale.

D5: Cosa succede ai valori del contatore del FM 350-2 se la CPU S7-300 passa in modalità STOP?

Quando la CPU S7-300 passa a STOP, l'hardware del contatore del FM 350-2 continua a funzionare, i contatori continuano a funzionare, accumulando impulsi da codificatori connessi.

La comunicazione della CPU con l'FM 350-2 tramite il K-Bus cessa in modalità STOP, quindi la CPU non può leggere i valori aggiornati del contatore o scrivere nuovi punti di impostazione durante il periodo STOP.

Tuttavia, la FM 350-2 stessa e i suoi contatori hardware rimangono azionati e attivi.che riflettono i conteggi accumulati durante l'intervallo STOP.

Questo comportamento è importante per le applicazioni di dosaggio e conteggio in cui il materiale può continuare a muoversi attraverso la macchina durante un breve STOP della CPU.
