6FC211-0BA01-0AA4 Interfaccia Drive Analogico 6FC2 11-0BA01-0AA4 6FC211-OBAO1-OAA4

Siemens 6FC211-0BA01-0AA4 SINUMERIK ADI4 Analog Drive Interface per 4 assi su PROFIBUS DP, 24V DC Input, ±10V Analog Setpoint Output, TTL/SSI Encoder, versione D

Visualizzazione

IlSiemens 6FC211-0BA01-0AA4è l'ADI4 (Analog Drive Interface for 4 Axes), prodotto dall'entità di produzione dedicata CNC di Siemens a Nanjing, Cina.questo modulo rappresenta una revisione matura del ciclo di vita del prodotto, incorporando perfezionamenti di progettazione accumulati mantenendo la piena compatibilità funzionale e software con la specifica SINUMERIK ADI4.

Il ruolo di ingegneria dell'ADI4 affronta una persistente sfida di integrazione nelle modernizzazioni delle macchine utensili CNC e negli impianti ibridi:I CNC SINUMERIK comunicano con i servo e gli azionamenti a fusione tramite PROFIBUS DP utilizzando messaggi di protocollo digitale, but a large installed base of analog servo amplifiers — including the widely deployed SIMODRIVE 611 analog series and many third-party servo amplifiers — accept speed commands only as ±10V analog voltage signals.

Senza l'ADI4, un progettista di sistemi deve sostituire tutti gli azionamenti (costo elevato, tempo di fermo prolungato) o rinunciare al moderno CNC (perdendo capacità di programmazione e funzionalità diagnostiche).L'ADI4 elimina questa scelta.

Connesso come PROFIBUS DP slave su un bus equidistante, il modulo riceve i parametri di regolazione della velocità digitale dal CNC ad ogni ciclo del bus, li converte in tensioni analogiche ± 10 V nei suoi quattro canali di uscita,e simultaneamente legge il feedback dell'encoder incrementale o SSI da ciascun asse.

I dati dell'encoder vengono elaborati internamente, confezionati in messaggi di profilo PROFIDrive,e restituito al CNC su PROFIBUS dando il regolatore CNC in tempo reale posizione e velocità valori effettivi in forma digitale, anche se le unità fisiche sono analogiche.

Per il CNC, l'ADI4 presenta quattro assi servo digitali; per gli azionamenti, presenta quattro segnali di comando analogici convenzionali ± 10 V. Entrambe le parti vedono l'interfaccia che si aspettano.

Specificità principali

Versione D Hardware

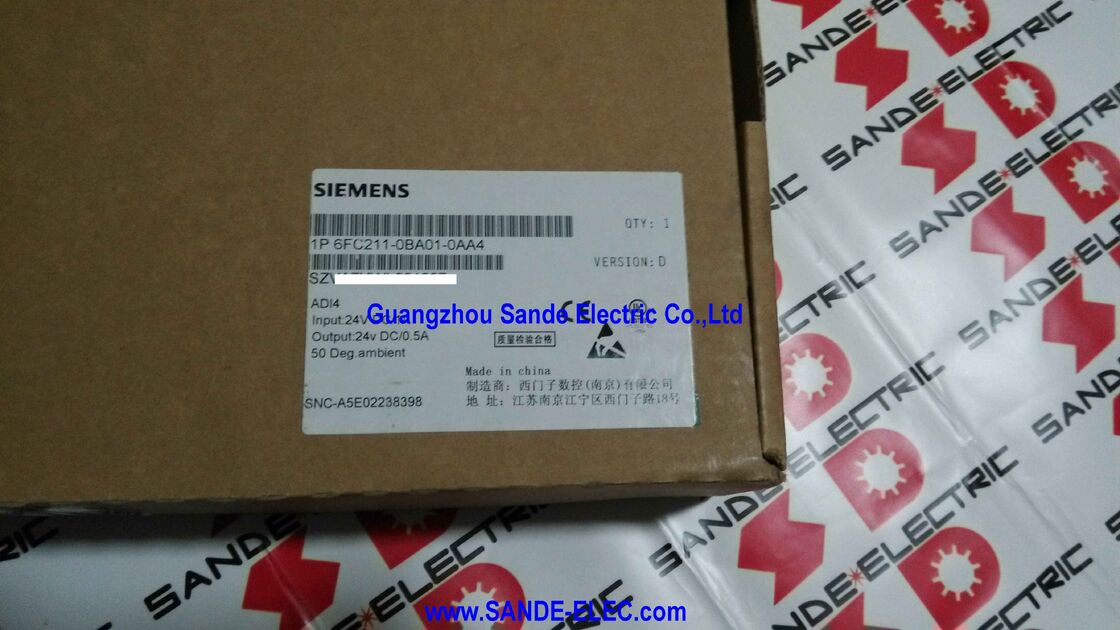

Il marchio "VERSIONE: D" sull'etichetta del prodotto identifica la revisione hardware di questa unità ADI4.) per monitorare i cambiamenti nella progettazione dell'hardware fisico, revisioni del layout del PCB o miglioramenti di fabbricazione, mentre le specifiche funzionali e l'interfaccia software rimangono coerenti tra le versioni.

La versione D dell'ADI4 è una revisione in fase avanzata che beneficia della maturità del progetto.

Le prime versioni hardware di qualsiasi modulo di controllo del movimento incorporato possono comportare errori relativi a casi specifici di bordo operativo, tolleranze dei componenti,o prestazioni EMC in particolari condizioni di installazioneLe versioni successive affrontano questi problemi attraverso modifiche hardware mirate.

Le unità della versione D provenienti da lotti di produzione di quest'epoca rappresentano un hardware di base affidabile e ben caratterizzato per l'installazione o la sostituzione delle macchine.

Dal punto di vista dell'ingegnere,tutte le versioni hardware di ADI4 configurano in modo identico attraverso la SINUMERIK Toolbox o SIMOTION SCOUT, fase di configurazione PROFIBUS o procedura di assegnazione dell'asse.

Equidistant PROFIBUS DP Il requisito non negoziabile

Prima di specificare l'ADI4, è necessario comprendere chiaramente un requisito: esso funziona esclusivamente su un DP PROFIBUS equidistante (isocrono), non su un segmento DP standard asincrono.

Il DP PROFIBUS standard funziona con tempistiche variabili tra i cicli. Il master poll serve il più rapidamente possibile, ma l'orario esatto di inizio di ogni ciclo di autobus varia leggermente.

Questa variabilità è irrilevante per i moduli di I/O, ma fatale per il controllo servo: il CNC deve sapere con precisione quando è stato applicato il punto di impostazione della velocità e quando è stato registrato il valore effettivo dell'encoder,In caso contrario, i controller di velocità e posizione non possono funzionare con la larghezza di banda e la rigidità necessarie per l'elaborazione.

L'equidistante PROFIBUS DP impone un tempo di ciclo del bus fisso e ripetitivo (Tdp) sincronizzato con il ciclo di controllo della posizione interna del CNC.

Ogni dispositivo del bus inclusa l'ADI4 trasmette e riceve in fasce temporali deterministiche all'interno di ogni periodo Tdp.

L'ADI4 applica il punto di impostazione digitale ricevuto alle sue uscite analogiche in un punto fisso di ogni ciclo e cattura lo stato del contatore dell'encoder nello stesso punto fisso, fornendo al CNC un risultato coerente,percorso di feedback con latenza nota.

Il Tdp minimo supportato dall'ADI4 è di 2 ms permettendo al circuito di controllo della posizione di funzionare fino a 500 Hz.

Per la maggior parte delle applicazioni convenzionali di fresatura, tornitura e macinatura, questo è del tutto adeguato.

La modalità PROFIBUS equidistante viene attivata e configurata tramite gli strumenti di avvio SINUMERIK o la configurazione DP isocrona del portale STEP 7/TIA.

Uscita analogica e ingresso di codificatore Dettagli di connessione

Uscita analogica (connettore X3):Quattro canali di uscita analogici a corrente continua di ± 10 V sono collegati all'ingresso di riferimento di velocità (Nset o terminale ± 10 V) di ciascun azionamento dell'asse.con lo scudo a terra sulla rotaia PE del cabinet di trasmissione.

È essenziale allontanare i cavi di segnale analogico dai cavi di alimentazione per evitare rumori indotti sul segnale di bassa tensione anche 10 20 mV di rumore su un punto di impostazione di ± 10 V rappresenta 0,1 0.2% di errore di velocità a massima velocità, che si compone nel loop di posizione nel tempo.

Input dell'encoder (connettori X4-1, X4-2, X5-1, X5-2):Ogni uno dei quattro connettori di ingresso del codificatore accetta un codificatore incrementale TTL (5V differenziale, RS422) o un codificatore assoluto SSI.

L'alimentazione di uscita del modulo a corrente continua 24V (24V / 0.5A) alimenta i codificatori attraverso lo stesso connettore, eliminando la necessità di un alimentatore di codificatore 24V separato sugli assi utilizzando codificatori HTL 24V con adeguato adattamento del livello del segnale, anche se i codificatori RS422 a 5 V utilizzano l'alimentazione interna a 5 V del modulo.

I segnali dell'encoder sono elaborati attraverso il contatore interno e il circuito di interpolazione dell'ADI4: gli impulsi di quadratura A/B di ciascun encoder incrementale sono contati con il rilevamento dei bordi ×4,poi moltiplicato per un fattore di 2048 come bit sostitutivi aggiuntivi a risoluzione fine prima della trasmissione al CNC tramite PROFIBUS.

This gives a 2500 pulse/revolution encoder an effective resolution of over 20 million counts per revolution as seen by the CNC position controller — far exceeding the mechanical accuracy of the drive system and ensuring the position loop is never limited by encoder quantisation.

Ambiente dell'installazione e considerazioni relative al deprezzamento

L'etichetta specifica 50°C come temperatura ambiente massima, cioè la temperatura dell'aria immediatamente circondante l'ADI4 all'interno dell'armadietto di controllo, non la temperatura esterna dell'armadietto. In densely packed panels — particularly those also housing servo amplifiers and power supplies generating significant heat — the internal cabinet temperature may substantially exceed the external ambient.

La gestione termica dell'armadio (ventilazione, scambiatori di calore, raffreddamento del ventilatore) deve garantire che la posizione dell'ADI4 all'interno del pannello non superi i 50°C.

L'ADI4 è destinato a funzionare solo all'interno di un armadietto di controllo chiuso. Non è ammessa l'installazione aperta.

L'alloggiamento fornisce la protezione necessaria contro polveri conduttive e particelle metalliche inevitabilmente presenti negli ambienti delle macchine utensili.

La vite di terra di protezione (M6) sul corpo ADI4 deve essere collegata alla rotaia PE del ripostiglio per assicurare un corretto riferimento alla terra del telaio del modulo e il mantenimento delle prestazioni EMC.

Domande frequenti

D1: Il 6FC211-0BA01-0AA4 è lo stesso prodotto del 6FC5211-0BA01-0AA4 e possono essere utilizzati in modo intercambiabile?

Entrambi portano il nome del prodotto ADI4 e svolgono la stessa funzione: interfaccia di azionamento analogo per 4 assi su PROFIBUS DP. Il prefisso 6FC211 identifica la linea di produzione Siemens Nanjing (Cina),mentre 6FC5211 è il numero di parte per il mercato mondiale/europeo.

Entrambe le varianti sono prodotte secondo le stesse specifiche funzionali SINUMERIK ADI4 e sono configurate in modo identico negli strumenti di avvio della CNC.

Tuttavia, quando si ordina un pezzo di ricambio per una macchina specifica, il numero della parte sulla documentazione di consegna o sulla macchina deve essere corrispondente,e qualsiasi configurazione hardware lato CNC deve essere verificata per confermare la versione del file PROFIBUS GSD dell'unità di sostituzione è accettata dal software NCU esistente.

D2: L'uscita è indicata come "24V DC / 0.5A". Si tratta di un'uscita di alimentazione separata, o è l'alimentazione dell'encoder?

L'uscita di corrente continua di 24 V / 0,5 A dell'ADI4 è l'alimentazione del codificatoreuscita 24V protetta da cortocircuito che alimenta gli encoder HTL (che richiedono un'alimentazione a 24 V) collegati ai canali di ingresso dell'encoder dell'ADI4.

Il limite di 0,5A è la corrente combinata totale disponibile per tutti e quattro i canali di codifica; ogni codificatore richiede in genere 50-200mA. I codificatori che superano il budget totale di 0,5A richiedono un'alimentazione esterna a 24V.

I codificatori TTL (5V) utilizzano l'alimentazione 5V interna dell'ADI4 e non consumano l'uscita 24V / 0,5A.

D3: Come viene impostato l'indirizzo PROFIBUS sull'ADI4 e quando entra in vigore un nuovo indirizzo?

L'indirizzo PROFIBUS è impostato utilizzando il blocco di commutazione DIL S2 sul modulo ADI4.esclusi gli indirizzi riservati).

L'indirizzo appena impostato entra in vigore solo dopo un ciclo di alimentazione OFF/ON. Il cambio della posizione dell'interruttore mentre il modulo è alimentato non modifica immediatamente l'indirizzo attivo.L'indirizzo impostato su S2 deve corrispondere esattamente all'indirizzo slave assegnato a questo ADI4 nella configurazione hardware del CNC (Toolbox o HW Config); una discrepanza fa sì che l'ADI4 non riesca a unirsi all'anello DP PROFIBUS all'avvio.

D4: Due moduli ADI4 possono essere configurati sullo stesso anello PROFIBUS DP e qual è il numero totale massimo di assi?

Molti moduli ADI4 possono funzionare sullo stesso anello DP PROFIBUS a distanza eguale, ciascuno con il proprio indirizzo PROFIBUS e quattro canali di asse analogo.

Fino a quattro moduli ADI4 possono tipicamente essere configurati per sistema CNC a seconda del tipo CNC (802D, 840D, 840Di), dando un massimo di 16 assi di azionamento analogici totali in un sistema completamente basato su ADI4.

Ogni modulo deve essere ubicato ad un indirizzo PROFIBUS univoco.e il carico combinato di comunicazione PROFIBUS di tutti gli schiavi ADI4 più gli altri schiavi DP deve rimanere entro il tempo minimo di ciclo equidistante (Tdp ≥ 2 ms) che tutti i moduli ADI4 possono soddisfare.

D5: Quali informazioni diagnostiche forniscono gli indicatori LED dell'ADI4 durante la risoluzione dei problemi?

L'ADI4 è dotato di due LED a doppia funzione, H1 e H2, ognuno dei quali mostra due stati a seconda della condizione di guasto:

H1 (PW/TMP): quando è accesa in modo solido, indica lo stato di accensione normale.

Quando H1 indica un guasto TMP (temperatura), it signals that the module's internal temperature has exceeded the protection threshold — an overtemperature condition that may result from inadequate cabinet ventilation or excessive ambient temperature at the module's location.

H2 (EXCH/RDY): in normale funzionamento, il solido H2 acceso indica che il modulo è pronto e in comunicazione PROFIBUS attiva (RDY).Il lampeggiamento H2 indica che si sta verificando un scambi di messaggi di quadri PROFIBUS (EXCH) durante la negoziazione di avvio o il download dei parametri.

H2 off while H1 is lit typically indicates that the PROFIBUS connection is established at the physical layer but no cyclic data exchange is taking place — check PROFIBUS address match and CNC hardware configuration.
