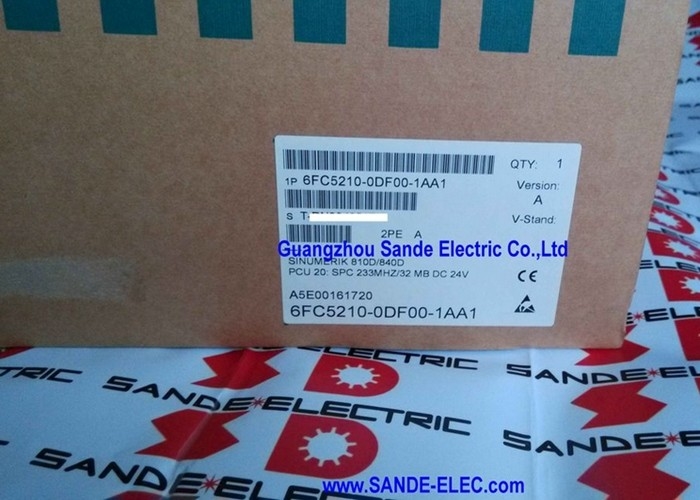

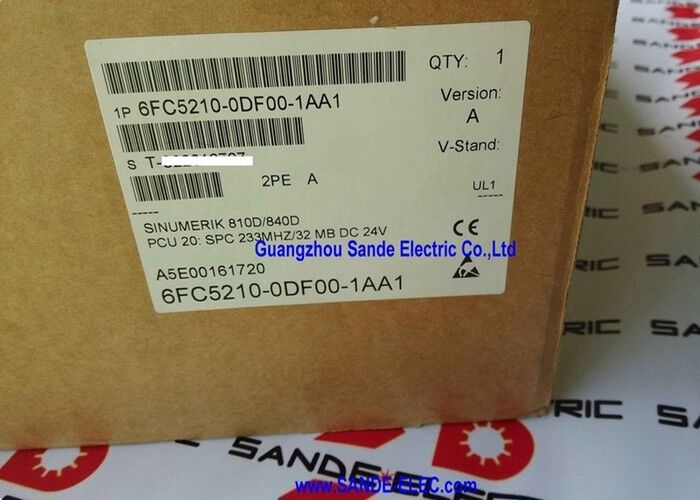

6FC5210-0DF00-1AA1 | Unità di controllo pannello SINUMERIK PCU 20 — 233 MHz / 32 MB DRAM / 16 MB Flash / 24 V CC / CNC SINUMERIK 810D / 840D

PCU 20 — L'unità di calcolo HMI all'interno del SINUMERIK 810D/840D

I SINUMERIK 810D e 840D sono sistemi CNC ad alte prestazioni ampiamente utilizzati in centri di lavoro, centri di tornitura, rettificatrici e linee transfer. All'interno di questi sistemi, la PCU 20 (Panel Control Unit) 6FC5210-0DF00-1AA1 fornisce il livello di elaborazione del pannello operatore: esegue il software SINUMERIK HMI, gestisce l'interfaccia operatore e comunica con la NCU (Numerical Control Unit) sul backplane SINUMERIK interno.

La PCU è un'unità fisicamente distinta dalla NCU. La NCU gestisce il calcolo CNC in tempo reale: interpolazione degli assi, esecuzione del PLC e comunicazione servo. La PCU 20 gestisce tutto ciò che l'operatore della macchina vede e con cui interagisce: visualizzazione dei dati dell'utensile, modifica del programma, schermate di stato e immissione manuale dei dati. Questa separazione funzionale significa che l'ambiente informatico HMI può essere sostituito o aggiornato indipendentemente dal controller CNC stesso.

Il 6FC5210-0DF00-1AA1 è la variante con processore a 233 MHz della PCU 20, dotata di 32 MB di DRAM e 16 MB di memoria flash: la configurazione utilizzata nelle installazioni di macchine utensili 810D e 840D di media generazione che richiedono il funzionamento dell'HMI SINUMERIK sul pannello operatore.

Specifiche chiave

32 MB di DRAM + 16 MB di Flash: risorse di calcolo per il livello HMI

La DRAM da 32 MB della PCU 20 fornisce la memoria di lavoro runtime per l'applicazione HMI: elenchi di programmi attivi, tabelle di strumenti e parametri conservati nella RAM per una visualizzazione rapida e l'esecuzione del software HMI. La flash da 16 MB memorizza il software operativo: l'immagine dell'applicazione SINUMERIK HMI, i file di configurazione specifici della macchina e i dati conservati che devono sopravvivere ai cicli di accensione senza backup della batteria.

Il processore da 233 MHz è sufficiente per le attività di visualizzazione SINUMERIK HMI per le quali è stata progettata questa unità. Gli operatori delle macchine utensili interagiscono con la PCU 20 tramite il pannello operatore SINUMERIK, che si collega al display e all'interfaccia della tastiera della PCU: la PCU elabora tutti gli eventi di input e aggiorna il display senza dipendere dall'elaborazione CNC in tempo reale della NCU.

Scenari applicativi

Centro di lavoro SINUMERIK 840D — Sostituzione PCU:Un centro di lavoro con sistema CNC SINUMERIK 840D sviluppa un errore della PCU: il display HMI si guasta, il pannello operatore non risponde o la PCU non si avvia. La sostituzione del 6FC5210-0DF00-1AA1 ripristina la funzionalità del pannello operatore. La NCU continua a mantenere la configurazione della macchina; la PCU sostitutiva è configurata per ricollegarsi alla NCU senza perdita dei dati dell'asse macchina.

Centro di tornitura SINUMERIK 810D Ripristino HMI:Un centro di tornitura con controllo SINUMERIK 810D perde la capacità HMI a causa di un guasto alla PCU. Il 6FC5210-0DF00-1AA1 sostituisce direttamente la stessa variante PCU 20, ripristinando il display operatore, la capacità di modifica del programma e il feedback sullo stato della macchina senza richiedere la sostituzione della NCU.

Percorso di aggiornamento del pannello:Gli operatori macchina segnalano una risposta HMI lenta su una vecchia installazione 810D. L'aggiornamento della PCU 20 da una variante più lenta alla 6FC5210-0DF00-1AA1 da 233 MHz migliora l'aggiornamento del display e la risposta di input dei parametri senza modificare la configurazione del CNC o degli assi della macchina.

Domande frequenti

D1: Qual è la differenza tra PCU 20 e PCU 50 nel sistema SINUMERIK 810D/840D?

Entrambi sono Panel Control Unit per il SINUMERIK 810D/840D, ma la PCU 50 è un'unità con specifiche superiori con una potenza di calcolo notevolmente maggiore, una RAM più grande e un'unità disco rigido o un'opzione di memoria CompactFlash rispetto alla memoria flash della PCU 20. La PCU 50 (6FC5210-0DF01-0AA0 e simili) supporta funzioni HMI più avanzate e una maggiore capacità dati. La PCU 20 (6FC5210-0DF00-1AA1) è la variante compatta, basata su Flash, adatta ai requisiti HMI standard dei centri di lavoro senza le maggiori esigenze di capacità che giustificano una PCU 50.

D2: Il 6FC5210-0DF00-1AA1 può essere utilizzato con entrambi i sistemi SINUMERIK 810D e 840D?

SÌ. La PCU 20 è compatibile sia con i sistemi CNC SINUMERIK 810D che 840D. L'hardware della NCU differisce tra 810D e 840D (diversi moduli NCU), ma la PCU 20 si collega ad entrambi tramite la stessa interfaccia. La configurazione del software HMI sulla PCU 20 è adattata al tipo di NCU collegata e alla configurazione della macchina.

D3: Il programma della macchina utensile e i dati dei parametri sono memorizzati nella PCU 20?

I dati del programma pezzo e i parametri CNC vengono distribuiti su PCU e NCU. I parametri CNC attivi e la configurazione degli assi risiedono nella NCU. I dati a livello HMI (elenchi di programmi, tabelle dei dati degli utensili visualizzati tramite il pannello operatore e configurazione HMI) sono gestiti dalla PCU. In caso di sostituzione di una PCU 20 i parametri degli assi della macchina nella NCU non vengono influenzati; solo la configurazione specifica dell'HMI sulla PCU deve essere ripristinata dal backup.

D4: Che tipo di pannello operatore si collega al 6FC5210-0DF00-1AA1?

La PCU 20 si collega ai pannelli frontali SINUMERIK 810D/840D, in particolare agli OP 010, OP 012, OP 015 o alle varianti di pannelli operatore equivalenti contemporanee alla generazione PCU 20. Il collegamento trasporta il segnale del display, l'interfaccia della tastiera e la comunicazione USB o MPI tra la PCU e il pannello operatore. Il tipo fisico del connettore e le specifiche del cavo sono definiti dalla documentazione hardware SINUMERIK 810D/840D per lo specifico pannello operatore installato sulla macchina.

Q5: Quale software è necessario per configurare o ripristinare la PCU 20 dopo la sostituzione?

Dopo la sostituzione della PCU è necessario caricare sulla nuova PCU il software SINUMERIK HMI e la configurazione specifica della macchina. La procedura di ripristino utilizza un backup del software di sistema SINUMERIK, generalmente creato durante la messa in servizio della macchina e memorizzato sulla porta USB del pannello operatore o su un PC utilizzando gli strumenti del software di sistema SINUMERIK. La procedura concreta è documentata nel manuale per la messa in servizio SINUMERIK 810D/840D. L'utilizzo di un backup verificato dal computer originale è il percorso di ripristino più affidabile.
