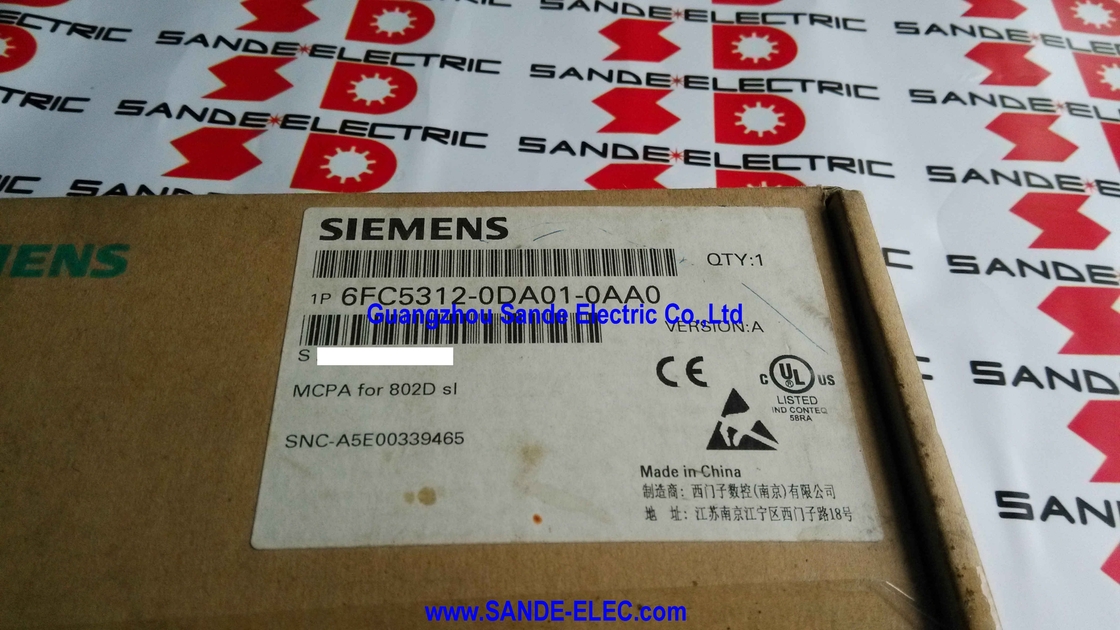

Modulo di interfaccia analogico 6FC5312-0DA01-0AA0 6FC5 312-0DA01-0AA0 6FC5312-ODA01-OAAO

Siemens 6FC5312-0DA01-0AA0 | SINUMERIK 802D sl MCPA — Modulo Interfaccia Analogica ±10V Mandrino, Connettore Pannello di Controllo Macchina, Cavo a Nastro per MCP 6FC5303-0AF30-1AA0

Panoramica

Il Siemens 6FC5312-0DA01-0AA0 è l'MCPA — un modulo compatto ma funzionalmente importante nel sistema CNC SINUMERIK 802D sl.

La designazione MCPA cattura entrambe le sue funzioni in un unico nome: interfaccia del pannello di controllo macchina (connessione MCP tramite cavo a nastro) e uscita analogica (riferimento mandrino ±10V).

Queste due funzioni condividono un unico modulo fisico perché appaiono insieme nello stesso scenario di installazione CNC: il pannello di controllo macchina 802D sl è montato direttamente adiacente all'unità display, collegato tramite questo modulo di interfaccia, e la stessa installazione utilizza tipicamente un azionamento mandrino analogico che richiede l'uscita di comando ±10V che l'MCPA fornisce simultaneamente.

Il SINUMERIK 802D sl è il CNC di Siemens di fascia entry-to-mid-range per macchine fresatrici e tornitrici, posizionato per fornire funzionalità CNC complete a livelli hardware convenienti.

In molte macchine utensili dotate dell'802D sl, l'azionamento mandrino è un inverter a frequenza variabile analogico (VFD) o un servomotore analogico — una tecnologia matura che accetta una tensione tra −10V e +10V come riferimento di velocità.

L'uscita analogica dell'MCPA fornisce questo riferimento ±10V direttamente dal CNC 802D sl, traducendo la velocità mandrino programmata (comando S nel programma NC) in una tensione analogica che l'azionamento mandrino esegue.

Senza l'MCPA, due funzioni non sono disponibili contemporaneamente: il mandrino analogico non può essere comandato dal CNC e l'MCP 802D sl (il pannello operatore macchina con pulsanti assi manuali, controllo override mandrino e override avanzamento) non può essere collegato tramite il suo percorso dedicato a cavo a nastro.

L'MCPA è quindi un componente necessario in qualsiasi installazione 802D sl che utilizzi un mandrino analogico e l'MCP standard.

Specifiche Chiave

L'interfaccia analogica mandrino ±10V — Cosa Fa e Perché è Importante

Il segnale ±10V è il linguaggio analogico universale tra un controllo CNC e un azionamento mandrino analogico. Quando l'operatore macchina o il programma NC comandano una velocità mandrino — ad esempio, 3000 giri/min per un'operazione di fresatura — il CNC 802D sl calcola la tensione di uscita appropriata in base alla velocità mandrino massima configurata, la scala proporzionalmente e la emette dal terminale di uscita analogica dell'MCPA.

Se la velocità massima configurata è 6000 giri/min e la velocità comandata è 3000 giri/min, l'uscita è +5V. La direzione di rotazione del mandrino (M03 per avanti, M04 per indietro nel codice G standard) è rappresentata dalla polarità: tensioni positive per una direzione, negative per l'altra.

L'azionamento mandrino — che potrebbe essere un Siemens MICROMASTER, un Siemens G120 o un VFD di terze parti — riceve questa tensione sul suo terminale di ingresso analogico, la converte in un comando di frequenza o coppia per il suo motore e fa girare il mandrino alla velocità comandata.

L'intero controllo di velocità mandrino ad anello chiuso risiede nell'azionamento e nel motore; il ruolo del CNC è semplicemente quello di fornire il setpoint di tensione.

Questa interfaccia mandrino analogica è stata utilizzata nei sistemi CNC per macchine utensili per decenni e rimane del tutto pratica per i centri di lavoro dove la velocità mandrino non necessita di cambiare decine di volte al secondo o richiedere una regolazione di velocità ad anello chiuso dal CNC.

Per la regolazione della velocità mandrino all'interno del ciclo di controllo del CNC, un'interfaccia digitale per azionamenti (come PROFIBUS o DRIVE-CLiQ) fornisce prestazioni superiori, ma l'approccio analogico ±10V è conveniente e affidabile per la maggior parte delle applicazioni di mandrini per macchine utensili di uso generale.

Connessione MCP — L'Interfaccia a Cavo a Nastro

Il pannello di controllo macchina (MCP) SINUMERIK 802D sl è la fila di pulsanti, interruttori e controlli di override che l'operatore macchina utilizza durante la lavorazione — avvio e arresto mandrino, blocco avanzamento, avvio ciclo, tasti assi jog e manopole di override. Nell'architettura 802D sl, l'MCP (6FC5303-0AF30-1AA0) si installa verticalmente adiacente all'unità display e si collega al modulo MCPA tramite un cavo a nastro piatto incluso con l'MCP.

Questo cavo a nastro trasporta i segnali da tutti i pulsanti e controlli dell'MCP al modulo MCPA, che a sua volta si collega all'interfaccia X110 del PCU 802D sl.

Il PCU legge gli input del pannello operatore tramite questa connessione e li integra nella logica operativa della macchina — interpretando il pulsante di avvio ciclo come un comando di esecuzione programma, la manopola di override avanzamento come un modificatore di velocità assi in tempo reale e i tasti jog come comandi di movimento manuale.

Il design meccanico dell'MCPA garantisce che la connessione del cavo a nastro sia protetta e che il modulo si installi saldamente nell'architettura di sistema dell'802D sl.

Il modulo si collega al PCU nella posizione X110, stabilendo sia il circuito di uscita analogica che il percorso dati MCP attraverso un'unica e compatta scheda di interfaccia.

Installazione nel Sistema SINUMERIK 802D sl

In un'installazione completa SINUMERIK 802D sl, il modulo MCPA occupa una posizione definita nell'architettura di sistema. Il PCU (Panel Processing Unit) 802D sl è l'unità hardware CNC centrale contenente il processore NC, il PLC e tutte le interfacce.

L'MCPA si collega all'interfaccia X110 del PCU. L'MCP si collega all'MCPA tramite cavo a nastro. L'azionamento mandrino analogico si collega al terminale di uscita analogica dell'MCPA (±10V, tipicamente tramite un cavo schermato all'ingresso analogico dell'azionamento).

La configurazione dei parametri dell'802D sl definisce la relazione tra le velocità mandrino programmate e la tensione di uscita analogica dell'MCPA — la velocità mandrino massima corrispondente a ±10V a fondo scala, la velocità minima e la polarità della tensione per ogni direzione del mandrino.

Questi parametri vengono impostati durante la messa in servizio della macchina e registrati nel backup dei dati macchina.

FAQ

D1: L'MCPA può essere utilizzato con qualsiasi azionamento mandrino analogico o solo con azionamenti Siemens?

L'uscita analogica ±10V dell'MCPA è un'interfaccia standard del settore accettata da quasi tutti gli azionamenti a frequenza variabile e gli azionamenti servo analogici di qualsiasi produttore.

Siemens MICROMASTER, Siemens G120, serie ABB ACS, Yaskawa V1000 e J1000, serie Mitsubishi FR-A e la maggior parte degli altri marchi VFD mainstream accettano un riferimento di velocità analogico ±10V sui loro terminali AI (ingresso analogico).

L'MCPA non esegue alcun protocollo specifico dell'azionamento — emette una semplice tensione analogica. La sensibilità e l'impedenza dell'ingresso analogico dell'azionamento devono essere verificate rispetto alle specifiche di uscita dell'MCPA durante la progettazione della macchina.

D2: Cosa succede se il modulo MCPA si guasta in una macchina in funzione?

Il guasto dell'MCPA produce tipicamente due effetti simultanei: l'azionamento mandrino analogico perde il suo comando di velocità (la tensione di uscita scende a zero o diventa indefinita, a cui la maggior parte dei VFD risponde fermandosi o andando in guasto) e gli input dei pulsanti e degli override dell'MCP diventano non funzionali (il CNC non può leggere gli input del pannello operatore).

L'802D sl genererà messaggi di guasto corrispondenti — guasto azionamento mandrino dal lato azionamento e potenziali errori di comunicazione MCP dal lato controllo. L'operazione della macchina si interrompe. La sostituzione con un modulo MCPA nuovo o ricondizionato e il ripristino dal backup dei dati macchina ripristinano la normale funzionalità.

D3: Il modulo MCPA è programmabile dall'utente o funziona automaticamente dall'uscita del comando mandrino del CNC?

L'MCPA stesso non contiene logica programmabile dall'utente — è un modulo di interfaccia hardware che converte l'uscita di velocità mandrino digitale del PCU 802D sl in una tensione analogica e instrada i segnali MCP.

Tutti i calcoli della velocità mandrino e la logica di controllo risiedono nel processore NC del CNC 802D sl e sono configurati tramite parametri dei dati macchina durante la messa in servizio.

L'MCPA esegue semplicemente l'uscita di tensione comandata dal CNC.

Non è richiesto né possibile alcun aggiornamento del firmware o programmazione del modulo MCPA stesso.

D4: L'802D sl può funzionare con un azionamento mandrino PROFIBUS o digitale senza utilizzare l'MCPA?

Se la macchina utilizza un azionamento mandrino digitale collegato all'802D sl tramite PROFIBUS (anziché analogico ±10V), il comando di velocità mandrino viaggia sul fieldbus PROFIBUS e non è necessaria alcuna uscita analogica ±10V.

Tuttavia, se viene ancora utilizzato l'MCP 802D sl (6FC5303-0AF30-1AA0), l'MCPA potrebbe essere ancora necessario per l'interfaccia a cavo a nastro dell'MCP, anche se l'uscita mandrino analogica non viene utilizzata.

L'architettura del sistema dipende dal fatto che siano necessarie sia la connessione MCP che l'uscita analogica — questo viene definito durante la progettazione e la messa in servizio della macchina.

D5: L'MCPA è elencato come ricambio. Ciò significa che non era disponibile come prodotto nuovo?

La designazione "ricambio" nella descrizione del prodotto Siemens riflette il fatto che l'MCPA non è un articolo acquistabile autonomamente per nuove costruzioni di macchine nel senso tipico — le macchine con sistemi CNC 802D sl vengono consegnate con l'MCPA già installato.

L'elenco dei ricambi rende l'MCPA disponibile per la sostituzione in caso di guasto nelle installazioni 802D sl esistenti.

Siemens mantiene la disponibilità di ricambi per i propri sistemi CNC per un periodo definito dopo la fine delle vendite attive dei prodotti, garantendo che i proprietari delle macchine possano reperire componenti di ricambio per la manutenzione durante tutta la vita utile della macchina.
