CABLO SETPOINT 6FC5548-0BA00-1AF0 6FC5 548-0BA00-1AF0 6FC5548-OBAOO-1AFO

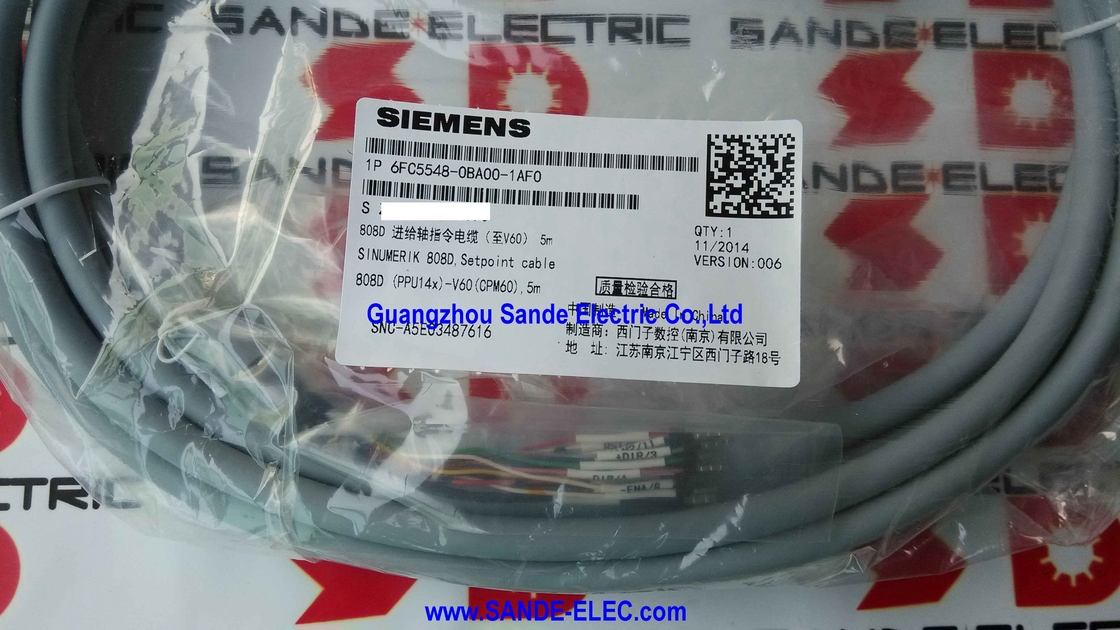

6FC5548-0BA00-1AF0. ∙ Siemens SINUMERIK 808D Setpoint Cable ∙ 5m / PPU14X a CPM60 / SINAMICS V60 Feed Axis / MOTION-CONNECT

Cavo per il punto di impostazione dell'asse di alimentazione per SINUMERIK 808D e SINAMICS V60

Il cavo 6FC5548-0BA00-1AF0 è il cavo di regolazione dell'asse di alimentazione di 5 metri che collega il SINUMERIK 808D PPU14X (Panel Processing Unit, variante 14x) al SINAMICS V60 CPM60.1 Modulo di potenza controllato unità di azionamento per gli assi di alimentazione servo CNC della macchina utensileQuesto cavo costituisce il collegamento di comando e di feedback tra il cervello CNC 808D e il servo drive V60, consentendo il controllo a circuito chiuso delle posizioni degli assi di tornitura, fresatura e macinazione.

L'interfaccia PPU14X-CPM60.1 è la connessione hardware fondamentale in ogni macchina utensile SINUMERIK 808D costruita attorno alla piattaforma servo SINAMICS V60 senza il cavo setpoint,non vi è comunicazione di comando tra CNC e drive.

Informazioni chiave sul prodotto

SINUMERIK 808D Architettura della macchina utensile

6FC5548-0BA00-1AF0 occupa una posizione definita nella connessione del sistema 808D:

Configurazione della tornitrice:Un tornio CNC a due assi richiede due cavi per il punto di impostazione (uno per ogni asse X e Z) più il cavo per il punto di impostazione dello mandrino.

Configurazione della fresatrice:Una fresatrice CNC a tre assi richiede tre cavi di regolazione (X, Y, Z) più il collegamento dello spinello.

L'architettura integrata dell'808D, con una singola PPU, singoli V60 CPM60.1 per asse, cavi per il punto di impostazione MOTION-CONNECT, è progettata per una semplice messa in servizio:ogni cavo è pre-terminato per la connessione diretta della spina tra i componenti PPU e V60 abbinati.

Applicazioni

SINUMERIK 808D:Torni CNC che utilizzano le unità SINAMICS V60 per gli assi X (slitta) e Z (carro) ‡ ogni asse richiede un cavo 6FC5548-0BA00-1AF0.

SINUMERIK 808D fresatrici:Centri di lavorazione CNC con assi X, Y, Z azionati da SINAMICS V60 utilizzando lo stesso tipo di cavo per asse.

Produzione di macchine CNC OEM:Produttori di macchine utensili che costruiscono nuove macchine SINUMERIK 808D ­ il cavo di regolazione è un componente BOM standard per ogni macchina con un controller PPU14X.

manutenzione del sistema di propulsione 808D:Cable di sostituzione per le macchine SINUMERIK 808D installate quando il cavo originale presenta un guasto o viene danneggiato durante i lavori di manutenzione.

Domande frequenti

Q1: Quanti cavi 6FC5548-0BA00-1AF0 richiede una macchina utensile SINUMERIK 808D?

Un cavo per asse di alimentazione CNC una tornitrice a 2 assi ne ha bisogno due, una fresatrice a 3 assi ne ha bisogno tre.Il punto di impostazione dello spinello (6FC5548-0BA05) è un cavo separato ordinato in aggiunta se la macchina è dotata di un azionamento a spinello CNC.

D2: Cosa succede al controllo della posizione dell'asse se il cavo 6FC5548-0BA00-1AF0 non funziona?

Un cavo di impostazione fallito rompe il percorso di comando di velocità tra la PPU e l'unità V60.L'asse interessato perde il controllo della velocità ¢ il SINUMERIK 808D genera un allarme di errore di comunicazione dell'azionamento per tale asse, e l'asse non risponde ai comandi di posizione. La macchina inizia un arresto di sicurezza (servo abilita la rimozione su tutti gli assi) per evitare movimenti incontrollati.

D3: Il 6FC5548-0BA00-1AF0 è compatibile con SINAMICS V70 o solo con V60?

La serie 6FC5548-0BA00 è specificata per SINAMICS V60 CPM60.1 ¢ la famiglia originale di azionamenti dell'asse di alimentazione 808D.SINAMICS V70 (il sistema di azionamento successore utilizzato con SINUMERIK 808D ADVANCED) utilizza un tipo di cavo setpoint diverso (serie 6FC5548-0BA20)- Confirmare quale piattaforma di azionamento è installata prima di ordinare il cavo di ricambio.

D4: Quali precauzioni si applicano quando si sostituisce 6FC5548-0BA00-1AF0 su una macchina attiva?

Le unità di alimentazione 808D PPU e V60 devono essere completamente spente prima di scollegare o ricollegare i cavi di regolazione.I connettori di interfaccia trasportano sia le tensioni del segnale che la potenza logica collegare o disconnettere sotto alimentazione può danneggiare i circuiti di interfaccia dell'asse della PPU o lo stadio di ingresso del V60- Spegnere il sistema, permettere ai condensatori di scaricare, quindi scambiare il cavo prima di riaccendere e verificare la funzione dell'asse.
