6FC5548-0BA05-1AF0 | Cavo di setpoint mandrino Siemens SINUMERIK 808D - 5 m / Interfaccia mandrino analogico PPU per inverter / azionamento di terze parti

Cavo del punto di regolazione del mandrino: collega l'808D all'azionamento del mandrino

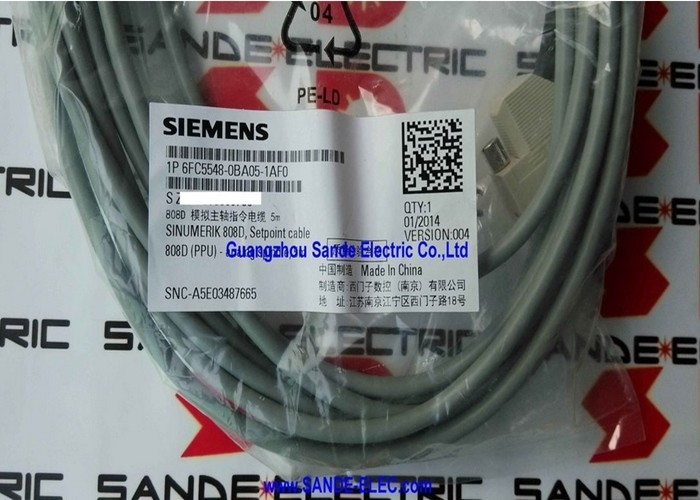

Il 6FC5548-0BA05-1AF0 è il cavo di setpoint del mandrino da 5 metri per il sistema CNC SINUMERIK 808D: il cavo preterminato che collega l'interfaccia di uscita analogica del mandrino della PPU (Panel Processing Unit) all'unità di azionamento del mandrino. Questo cavo trasporta i segnali di controllo e di riferimento della velocità analogica che comandano l'azionamento del mandrino, rendendolo un componente essenziale del circuito di controllo della velocità del mandrino in ogni installazione di macchina utensile SINUMERIK 808D.

La designazione del tipo di cavo "BA05" identifica questa come la variante di collegamento del mandrino, distinta dal cavo del valore di riferimento dell'asse di avanzamento (BA00) che si collega agli azionamenti SINAMICS V60 per le posizioni controllate degli assi.

Informazioni chiave sul prodotto

Cosa trasporta questo cavo

Il cavo del valore di riferimento del mandrino collega l'interfaccia analogica del mandrino della PPU SINUMERIK 808D all'ingresso di comando analogico dell'azionamento del mandrino:

±10 V valore di riferimento analogico della velocità:La PPU CNC emette una tensione analogica di ±10 V proporzionale alla velocità del mandrino comandata: tensione positiva per la rotazione in avanti, negativa per la rotazione indietro. Questo è il segnale di comando della velocità primario al convertitore del mandrino.

Abilita ed esegui i segnali:Segnali digitali dal CNC all'azionamento: abilitazione del mandrino (autorizzazioni per il funzionamento dell'azionamento), comandi di direzione (orario/antiorario) e altri segnali di controllo che coordinano lo stato del mandrino CNC con lo stato dell'amplificatore dell'azionamento.

Stato del drive e segnali di guasto:Segnali di ritorno dall'azionamento del mandrino alla PPU: azionamento pronto, guasto dell'azionamento e segnali di velocità raggiunta che il CNC monitora per confermare il corretto funzionamento del mandrino e attivare allarmi sugli errori dell'azionamento.

Applicazioni

Centri di tornitura CNC (torni):Torni CNC dotati di SINUMERIK 808D con mandrini principali controllati da convertitore mandrino: il cavo del valore di riferimento fornisce il comando di velocità dalla PPU di tornitura 808D all'azionamento del mandrino.

Fresatrici CNC:Fresatrici verticali e orizzontali con PPU di fresatura SINUMERIK 808D che controlla il motore mandrino tramite inverter.

Retrofit di macchine utensili:Macchine utensili esistenti con azionamenti mandrino funzionali vengono adattati al controllo CNC SINUMERIK 808D: l'interfaccia analogica del mandrino e questo cavo mantengono la compatibilità con l'ingresso di comando analogico dell'azionamento mandrino originale.

Formazione macchine CNC:Centri di istruzione e formazione professionale che utilizzano SINUMERIK 808D come CNC didattico: in genere semplici torni o fresatrici in cui è sufficiente l'interfaccia analogica del mandrino.

Domande frequenti

Q1: Qual è la differenza tra il cavo del mandrino BA05 e il cavo dell'asse di avanzamento BA00 per SINUMERIK 808D?

6FC5548-0BA05 collega l'interfaccia analogica del mandrino della PPU ad un azionamento del mandrino con ingresso analogico (valore di riferimento della velocità ±10 V). 6FC5548-0BA00 collega la PPU al modulo di potenza controllato SINAMICS V60 CPM60.1 per assi di avanzamento servo. Entrambi sono cavi di setpoint per lo stesso sistema 808D ma servono diversi tipi di unità e diverse connessioni fisiche sulla PPU.

D2: 6FC5548-0BA05-1AF0 può essere utilizzato con qualsiasi marca di inverter o solo con Siemens?

Il cavo è progettato per qualsiasi inverter o azionamento con ingresso di riferimento di velocità analogico standard ±10 V, uno standard industriale universale. Gli inverter Siemens (MICROMASTER, SINAMICS G) e gli inverter di terze parti di qualsiasi produttore accettano tutti questo standard di ingresso. Confermare che l'azionamento del mandrino di destinazione accetta un ingresso analogico ±10 V e verificare la compatibilità del connettore/terminale dalla documentazione di cablaggio dell'azionamento.

D3: Quali segnali trasporta il cavo del setpoint del mandrino oltre al riferimento di velocità di ±10 V?

Oltre al riferimento di velocità analogico di ±10 V, il cavo del setpoint del mandrino trasporta segnali digitali di abilitazione e direzione (dalla PPU all'azionamento) e segnali di feedback tra cui azionamento pronto, stato di errore e uscite di velocità raggiunta (dall'azionamento alla PPU). L'esatta assegnazione del segnale è definita nel manuale di collegamento del SINUMERIK 808D: verificare sempre il cablaggio dell'interfaccia dell'azionamento del mandrino rispetto alla documentazione dell'808D per la corretta assegnazione del segnale sulla morsettiera dell'azionamento.

D4: Il cavo è preterminato su entrambe le estremità per l'installazione del SINUMERIK 808D?

L'estremità PPU del 6FC5548-0BA05 è preterminata con il connettore che si accoppia direttamente con la presa di interfaccia del mandrino della PPU 808D: installazione plug-in diretta. L'estremità dell'azionamento del mandrino termina con il connettore appropriato o con cavi volanti per il collegamento ai terminali I/O analogici e digitali dell'azionamento. Confermare il formato di terminazione dell'estremità dell'unità dalla documentazione del prodotto prima dell'installazione.
