Cavo di codifica per motori con binari di commutazione C/D integrati

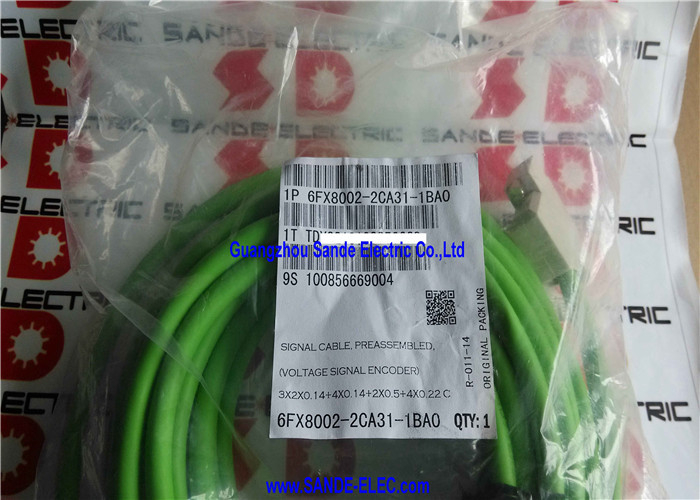

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.

Questo tipo di cavo differisce dai cavi standard di codificatore incrementale e dai cavi di risoluzione in un modo importante: porta conduttori aggiuntivi (4 × 0.22 mm2) per le tracce di commutazione C/D fornite dall'encoder motore insieme ai segnali ABR incrementali standard. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.

Specificità principali

Tracce di commutazione C/D Il quarto gruppo di conduttori

La caratteristica distintiva del 6FX8002-2CA31 rispetto ai cavi codificatori più semplici è il gruppo di conduttori da 4 × 0,22 mm2 per i binari C / D:

Tracce incrementali standard (ABR):Le coppie contorte da 3×(2×0.14mm2) portano l'encoder incrementale standard A, B,e segnali differenziali R (referenza) che forniscono il conteggio della posizione relativa (quadratura A/B) e un riferimento per rivoluzione (R)Questi sono presenti in tutti i cavi di feedback degli encoder incrementali.

Tracce di commutazione C/D:I conduttori da 4×0,22 mm2 trasportano i segnali di pista C e D, segnali sinusoidali a bassa risoluzione che coprono un intero periodo elettrico per coppia di pali motore piuttosto che per rotazione dell'albero.Questi segnali forniscono le informazioni di commutazione necessarie per determinare l'angolo elettrico iniziale del rotore all'avvio senza un sensore di commutazione separato.

Perché i binari C/D sono importanti per i servomotori sincroni:I motori sincronici a magnete permanente richiedono una conoscenza accurata dell'angolo elettrico del rotore per generare la coppia corretta dal primo ciclo di alimentazione.l'unità deve eseguire una sequenza di autodifesa o di ricerca dei poli ad ogni avvio. Con le tracce di commutazione C/D provenienti dall'encoder, l'unità conosce immediatamente l'angolo elettrico iniziale, consentendo il controllo diretto della coppia dal primo ciclo PWM.

Applicazioni

Macchine per la lavorazione a motore a cilindrata superiore a 1000 cm3Assi di alimentazione azionati da SINAMICS S120 su centri di lavorazione, centri di tornitura e macchine di rettifica che utilizzano servomotori SIMOTICS con codificatori di binario incrementale + C/D integrati.

Posizionamento servo ad alta dinamica:Servoassi che richiedono coppia immediata dall'avvio senza una sequenza di ricerca dei poli ¢ i binari di commutazione C/D consentono il controllo della coppia a ritardo zero, importante per gli assi di accelerazione rapida.

Trasformazione di macchine CNC:Cavi di ricambio per il feedback di codificatori su macchine con motori SIMOTICS che includono codificatori di binario C/D la lunghezza di 10 m copre le distanze medie di percorrenza del cavo.

Domande frequenti

Q1: Quale modulo SINAMICS interfaccia con le tracce di codifica C/D in 6FX8002-2CA31?

Il modulo sensore SINAMICS S120 SMC20 è l'interfaccia SINAMICS che elabora segnali di codifica incrementale con tracce di commutazione C/D.Il connettore Sub-D a 25 pin del 6FX8002-2CA31-1BA0 si collega alla presa di ingresso dell'encoder SMC20. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.

D2: Qual è la differenza tra 6FX8002-2CA31 (tracce C/D) e 6FX8002-2CF02 (risolver)?

Entrambi i cavi condividono la stessa gamma di diametro esterno e la stessa specifica MOTION-CONNECT 800PLUS, ma portano segnali di feedback fondamentalmente diversi.6FX8002-2CA31 porta segnali di codificatore incrementale (quadratura digitale + C/D sinusoidale) per motori con codificatori incrementali ottici o magnetici. 6FX8002-2CF02 trasporta segnali di risoluzione (eccitazione e risposta sinusoidali CA) per motori con trasduttori di posizione di risoluzione.

D3: In che modo la dimensione del conduttore C/D di 4×0,22 mm2 si riferisce al tipo di segnale?

I segnali di pista C/D sono tensioni sinusoidali a bassa frequenza, in genere di pochi volt ad una frequenza proporzionale alla velocità dell'albero, ma con un periodo elettrico per coppia di poli.22mm2 conduttori forniscono una sezione trasversale sufficiente per i livelli di corrente del segnale coinvolti. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.

D4: Il 6FX8002-2CA31-1BA0 richiede una speciale spaziatura tra le tracce dei cavi di alimentazione?

I cavi del segnale di codifica e di risoluzione devono essere incamminati nella sezione del cablaggio del segnale della traccia del cavo, separati dai cavi di alimentazione del motore. Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS drive- seguire la prassi standard di separazione del cablaggio: cavi di segnalazione da un lato, cavi di alimentazione dall'altro, separati da un divisore.
