6FX8002-2CF02-1AE0 | Cavo di segnale Resolver Siemens — 4 m / M23 + Sub-D a 25 pin / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Cavo di feedback delsolver di breve durata per installazioni di azionamenti compatti

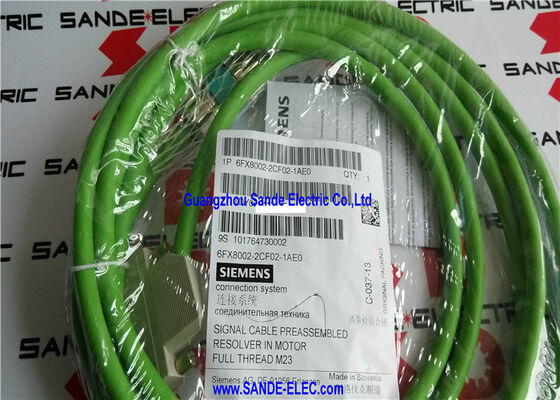

Il 6FX8002-2CF02-1AE0 è la variante da 4 metri del cavo di segnale per risoluzione preassemblato MOTION-CONNECT 800PLUS di Siemens: il cavo a distanza compatta per installazioni di azionamenti in cui il servomotore si trova vicino all'armadio di azionamento SINAMICS. Con una lunghezza di 4 m, questo cavo serve connessioni all'interno dell'armadio, assi di macchine corti e centri di lavoro compatti dove motore e azionamento sono a breve distanza.

Il cavo trasporta l'intero circuito di feedback del risolutore tra il motore e il Sensor Module SINAMICS SMC10 o l'interfaccia risolutore equivalente: alimentazione di eccitazione dall'azionamento al risolutore e i segnali di posizione analogici seno/coseno dal risolutore all'azionamento.

Specifiche chiave

MOTION-CONNECT 800PLUS Riportabile - Portacavi classificato

Nonostante la sua lunghezza ridotta di 4 m, il 6FX8002-2CF02-1AE0 è dotato delle specifiche MOTION-CONNECT 800PLUS complete:

Capacità di flessibilità continua:Il cavo è progettato per il servizio su binari portacavi (catena portacavi): conduttori a trefoli sottili, guaina esterna flessibile in PUR e struttura resistente alla torsione mantengono l'integrità del segnale attraverso cicli di piegatura continui.

Maggiore resistenza all'olio:La designazione 800PLUS aggiunge resistenza agli oli da taglio e ai fluidi idraulici oltre lo standard MOTION-CONNECT 800: il cavo del risolutore passa vicino alle superfici del motore dove l'esposizione ai fluidi delle macchine utensili è comune.

Conformità DESINA:L'interfaccia del connettore M23 e la codifica a colori RAL sono conformi agli standard DESINA, garantendo la coerenza dell'interfaccia con l'hardware dell'azionamento SINAMICS attraverso le generazioni di prodotti.

Applicazioni

SINAMICS S120 con SMC10 — installazioni compatte:Configurazioni di azionamenti SINAMICS S120 che utilizzano il Sensor Module SMC10 per il feedback della posizione del risolutore, dove la distanza tra motore e armadio è entro 4 m, comune nei centri di lavoro compatti e nelle apparecchiature di prova montate su banco.

Motori in armadio SINAMICS:Posizioni dei servomotori immediatamente adiacenti al quadro elettrico: motori mandrino su piccoli centri di tornitura CNC, azionamenti degli assi di avanzamento su rettificatrici compatte e simili installazioni di breve durata.

Pezzi di ricambio per la messa in servizio di macchine utensili CNC:Il cavo da 4 m funge da cavo di lunghezza di messa in servizio standard, utile quando è necessario valutare l'effettivo instradamento del cavo prima di ordinare la lunghezza definitiva più lunga.

Domande frequenti

Q1: Perché scegliere 6FX8002-2CF02-1AE0 invece di una variante più lunga per un'installazione breve?

L'utilizzo della lunghezza corretta evita l'eccesso di cavo nell'installazione: il cavo in eccesso avvolto o legato nella canalina portacavi crea violazioni del raggio di curvatura minimo e riduce le prestazioni EMC creando un circuito di antenna involontario. Per un percorso di 4 m il cavo giusto è il 6FX8002-2CF02-1AE0. Aggiungere solo il margine di instradamento: se il percorso è effettivamente di 3,5 m, il cavo da 4 m è appropriato; se si avvicina a 5 m, è necessaria la lunghezza successiva più lunga.

D2: Il cavo delresolver è intercambiabile tra le diverse varianti del modulo sensore SINAMICS?

Per l'interfaccia Sensor Module SMC10 è prescritto il 6FX8002-2CF02. Altri moduli di feedback SINAMICS (encoder SMC20, SMC30, DRIVE-CLiQ) utilizzano tipi di cavi diversi. Il cavo del risolutore non è intercambiabile con i cavi dei segnali dell'encoder: sia i connettori fisici che le assegnazioni dei pin differiscono. Prima di scegliere questo cavo, verificare dalla documentazione di configurazione hardware del SINAMICS S120 che sia valida la combinazione SMC10/resolver.

D3: La lunghezza del cavo influisce sulla precisione di misura delresolver nei sistemi SINAMICS?

I cavi più lunghi aumentano la capacità totale e il carico di resistenza sui circuiti di segnale e di eccitazione del risolutore. Una lunghezza eccessiva del cavo attenua l'ampiezza del segnale seno/coseno che raggiunge l'ingresso ADC dell'SMC10. La documentazione SMC10 specifica la lunghezza massima del cavo per il tipo specifico di risolutore: il cavo da 4 m rientra ampiamente nei limiti di lunghezza del cavo di risoluzione standard e contribuisce a un carico minimo del segnale.

Q4: Quale terminazione di schermatura è richiesta per 6FX8002-2CF02-1AE0?

I connettori M23 e Sub-D forniscono la terminazione della schermatura su entrambe le estremità: gli alloggiamenti dei connettori mettono a terra la schermatura complessiva del cavo al telaio del motore (estremità M23) e al telaio del modulo SMC10 (estremità Sub-D). Non è necessaria alcuna terminazione di schermatura di campo separata. Seguire il manuale di installazione del SINAMICS S120 per il corretto collegamento della terra schermata all'estremità del modulo.
