6FX8002-2CF02-1DA0 | Cavo segnale Resolver Siemens — 30 m / Filettatura completa M23 / MOTION-CONNECT 800PLUS / UL/CSA / DESINA

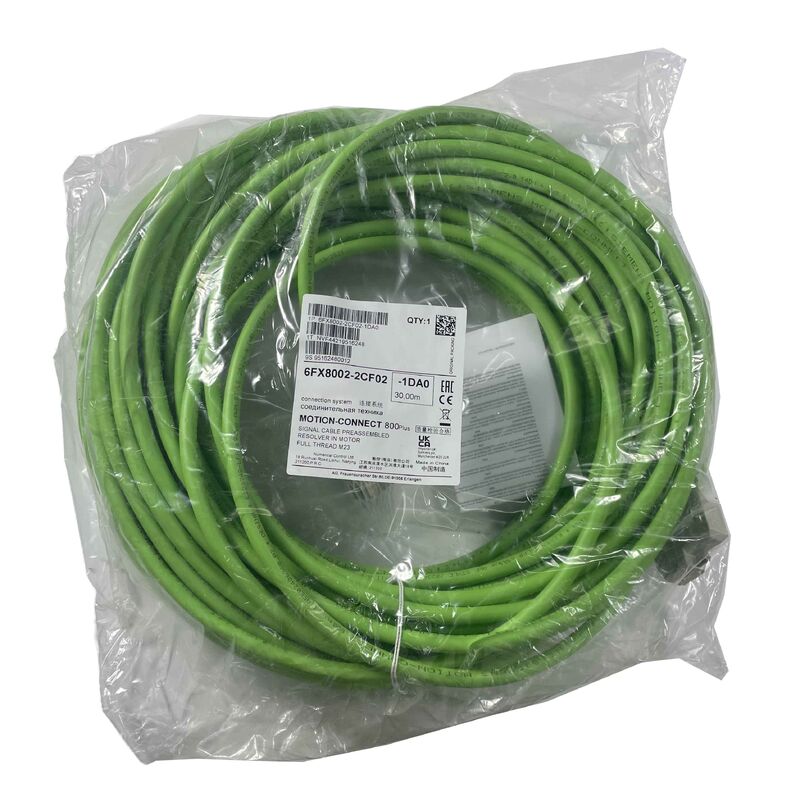

Cavo Resolver MOTION-CONNECT 800PLUS a 30 m

Il 6FX8002-2CF02-1DA0 è la variante da 30 metri del cavo di segnale fixer preconfezionato MOTION-CONNECT 800PLUS di Siemens per i sistemi di servoazionamento SINAMICS. Trasporta gli stessi segnali di feedback del risolutore della variante da 40 m (6FX8002-2CF02-1EA0) con configurazione del conduttore, diametro esterno e specifiche del connettore identici: la differenza sta nella lunghezza del cavo: 30 m contro 40 m.

La lunghezza di 30 m è ideale per installazioni di servoassi in cui il percorso del cavo dall'armadio dell'azionamento al sistema di risoluzione del motore si estende per 20-30 metri: macchine a portale, centri di lavoro di grandi dimensioni e assi di automazione industriale con percorsi di cavi estesi che richiedono la lunghezza standard successiva inferiore a 40 m.

Specifiche chiave

Filettatura completa M23: connessione sicura al motore

Il connettore a filettatura intera M23 del 6FX8002-2CF02-1DA0 assicura il collegamento di feedback delresolver sul lato motore:

Bloccaggio dell'intero filetto:L'accoppiamento filettato completo si innesta completamente nella presa del risolutore M23 lato motore, fornendo un blocco meccanico positivo che resiste all'allentamento delle vibrazioni durante il servizio della macchina utensile. Un connettore a filettatura parziale o a disconnessione rapida si allenterebbe gradualmente a causa delle vibrazioni del motore, causando una perdita intermittente del segnale del risolutore che genera errori di feedback di posizione irregolare nell'azionamento SINAMICS.

Protezione IP:Il connettore M23 a filettatura intera completamente innestato fornisce protezione IP67 alla connessione dell'estremità motore, impedendo che la contaminazione del refrigerante e dei trucioli raggiunga i contatti del segnale del risolutore.

Conformità DESINA:L'interfaccia full-thread M23 è lo standard DESINA per le connessioni di feedback delresolver su servomotori e azionamenti SIMOTICS: assegnazioni dei pin standardizzate in tutte le generazioni SINAMICS.

Applicazioni

Servoazionamenti SINAMICS S120:Cavi di segnale Resolver per installazioni SINAMICS S120 che utilizzano il Sensor Module SMC10 — applicabili a tutte le configurazioni di servomotori che utilizzano il feedback di posizione del Resolver con la piattaforma SINAMICS S120.

Assi di macchine utensili CNC:Cavi di feedback per servoassi per centri di lavoro, centri di tornitura e rettificatrici con motori dotati di risoluzione e percorsi di cavi di segnale con percorso di 30 m.

Automazione industriale:Automazione industriale, movimentazione dei materiali e posizionamento di precisione basati su SINAMICS S120 con feedback risolutore con passaggio di cavi a 30 m.

Installazioni nordamericane:Tutte le applicazioni di cavi Resolver SINAMICS negli stabilimenti statunitensi e canadesi che richiedono cavi classificati UL/CSA per la conformità alle normative.

Domande frequenti

D1: In cosa differisce il 6FX8002-2CF02-1DA0 (30 m) dal 6FX8002-2CF02-1EA0 (40 m)?

I due cavi sono identici in tutte le specifiche tecniche: configurazione del conduttore, diametro esterno (9,2 mm), tipo di connettore (M23), tensione nominale, conformità agli standard (UL/CSA, DESINA) e materiale della guaina esterna (PUR). L'unica differenza è la lunghezza: 1DA0 = 30m; 1EA0 = 40 m. Selezionare la lunghezza che copra la distanza effettiva di instradamento dei cavi dall'armadio del convertitore al motore, con tolleranza di instradamento, senza cavo in eccesso.

D2: Qual è la lunghezza massima del cavo per la retroazione delresolver in SINAMICS S120 con SMC10?

La documentazione del Sensor Module SINAMICS S120 SMC10 specifica la lunghezza massima del cavo delsolver. L'ampiezza del segnale del risolutore diminuisce con la lunghezza del cavo a causa della capacità del cavo e della resistenza che caricano il circuito del risolutore: oltre la lunghezza massima, la qualità del segnale degrada al di sotto della soglia per una misurazione della posizione affidabile. Il 6FX8002-2CF02-1DA0 da 30 m rientra in questo limite; confermare dalla documentazione tecnica SMC10 per il tipo di risolutore specifico.

D3: Il cavo del risolver MOTION-CONNECT 800PLUS richiede una messa a terra speciale al momento dell'installazione?

Il connettore M23 del cavo fornisce il collegamento della schermatura all'estremità del motore: l'alloggiamento del connettore mette a terra la schermatura del cavo al telaio del motore. Sul lato azionamento/SMC10, il connettore Sub-D si interfaccia con il piano di terra dell'SMC10. Il cavo stesso è un assieme schermato; le sue prestazioni EMC dipendono dalla corretta messa a terra del connettore su entrambe le estremità. Non lasciare fluttuante la schermatura del cavo alle due estremità. Seguire le linee guida di installazione del SINAMICS S120 di Siemens per la messa a terra della schermatura del cavo nei circuiti di feedback del risolverer.

D4: È possibile utilizzare il cavo Resolver 6FX8002-2CF02 al di fuori di SINAMICS per altri sistemi di controllo basati su Resolver?

Il 6FX8002-2CF02 è progettato e preterminato specificatamente per l'interfaccia SINAMICS SMC10. Per i sistemi Resolver non Siemens o altri moduli SINAMICS con interfacce Resolver diverse, l'assegnazione dei pin e il formato del connettore di questo cavo potrebbero non corrispondere. La specifica del conduttore (3×doppini intrecciati + conduttori ausiliari) è ampiamente compatibile con i requisiti del segnale del risolutore, ma qualsiasi applicazione al di fuori dell'interfaccia SINAMICS SMC10 progettata deve essere verificata rispetto alla documentazione dell'interfaccia del risolutore del sistema di destinazione.
