CABLE di alimentazione 6FX8002-5DA11-1EA0 6FX8 002-5DA11-1EA0

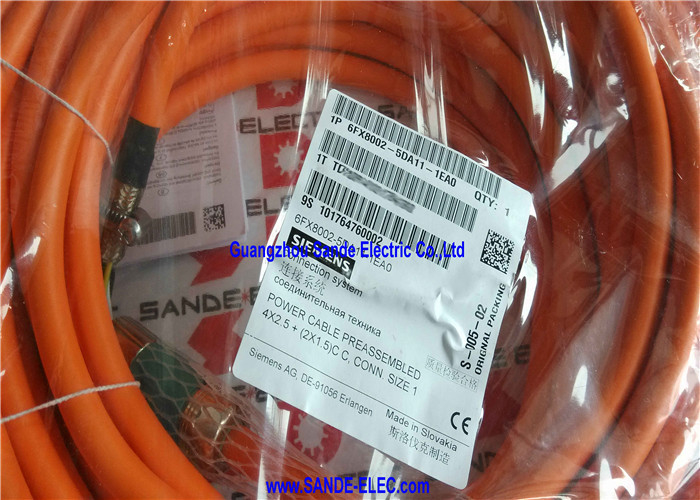

6FX8002-5DA11-1EA0 | Cavo di alimentazione Siemens MOTION-CONNECT 800 — 40 m / 4×2,5 mm²+2×1,5 mm² / Dinamico / Servomotore SINAMICS

MOTION-CONNECT 800 Dynamic Line: costruito per il movimento continuo

Il 6FX8002-5DA11-1EA0 appartiene alla serie MOTION-CONNECT 800 di Siemens, la "linea dinamica" di cavi per servomotori preassemblati progettati per il funzionamento con cavi continui (catena portacavi). La designazione "800" colloca questo cavo al di sopra del MOTION-CONNECT 500 (linea Basic, per applicazioni statiche o a movimento lento), progettato specificamente per applicazioni in cui il cavo sopporta milioni di cicli di piegatura per tutta la sua vita utile.

Con 40 metri, il 6FX8002-5DA11-1EA0 è una delle lunghezze standard più lunghe di questa famiglia di cavi, al servizio delle installazioni servo su larga scala che richiedono flessibilità del tracciato dei cavi e portata estesa dall'armadio di azionamento al motore.

Specifiche chiave

40 m: quando è richiesta questa lunghezza

Un cavo per servomotore da 40 m non è un'installazione standard: serve situazioni ingegneristiche specifiche:

Azionamenti per assi di macchine utensili di grandi dimensioni:Centri di lavoro a portale, centri di lavoro di grandi dimensioni a 5 assi e macchine a pavimento in cui l'armadio di azionamento è posizionato lontano dal motore dell'asse della macchina e il percorso dei cavi attraversa l'intero basamento della macchina.

Sistemi di assi a corsa lunga:Le tavole orizzontali dei centri di lavoro o le navette per pallet con corsa superiore a 10-15 metri richiedono binari portacavi che coprano l'intera distanza di corsa più i segmenti di cavo statici a ciascuna estremità.

Installazioni in armadio con azionamento remoto:Quando le normative edilizie, la gestione del calore o i requisiti operativi collocano l'armadio dell'azionamento SINAMICS a 25–35 m dalla macchina, il percorso dei cavi più i segmenti da armadio a macchina si combinano per richiedere una lunghezza totale del cavo di 40 m.

Servoassi della linea di produzione:Linee di produzione automatizzate con sistemi di trasferimento servoazionati, assi di posizionamento o apparecchiature di indicizzazione in cui le posizioni dei servomotori sono distribuite su una lunga linea di produzione: l'armadio dell'azionamento a un'estremità, le posizioni dei singoli motori distribuite lungo la linea.

Applicazioni

Installazioni di servoazionamenti SINAMICS S120:Tutte le configurazioni di moduli motore SINAMICS S120 e unità di azionamento Booksize che pilotano servomotori SIMOTICS S e SIMOTICS M, dove l'applicazione richiede il passaggio di cavi e percorsi di cavi estesi.

Servoassi di macchine utensili CNC:Centri di lavoro, centri di tornitura, rettificatrici di grandi dimensioni e apparecchiature CNC multiasse che utilizzano azionamenti SINAMICS, con cavi di alimentazione motore instradati su cavi.

Posizionamento automazione industriale:Sistemi a portale basati su SINAMICS, macchine transfer lineari e dispositivi di posizionamento di precisione con assi a corsa lunga e gestione dei cavi.

Automazione della movimentazione e della logistica:Sistemi di stoccaggio e prelievo servoazionati, stazioni di ricarica per veicoli a guida automatizzata e sistemi di smistamento con servoazionamenti SINAMICS su lunghe distanze di cavi.

Domande frequenti

Q1: Quali parametri del tracciato portacavi (catena portacavi) determinano la scelta del 6FX8002-5DA11-1EA0?

Il raggio di curvatura minimo del percorso del cavo e il raggio di curvatura dinamico nominale del cavo devono essere compatibili: il raggio di curvatura del percorso del cavo deve soddisfare o superare le specifiche dinamiche minime del cavo. Con un diametro esterno di 12,9 mm, il raggio di curvatura dinamico minimo per la serie 6FX8002 è circa 7,5 volte il diametro esterno (circa 97 mm). Verificare i dati tecnici del cavo MOTION-CONNECT di Siemens per le specifiche esatte e verificare che il raggio di curvatura del cavo superi questo valore.

D2: Perché i conduttori del freno nel 6FX8002-5DA11-1EA0 sono di 1,5 mm² anziché di 1,0 mm²?

La serie 6FX8002 (MOTION-CONNECT 800) utilizza conduttori del freno da 1,5 mm² invece di 1,0 mm² utilizzato in alcune serie precedenti. La sezione trasversale più ampia riduce la resistenza CC del circuito del freno lungo i 40 m del cavo, mantenendo la caduta di tensione sul cavo a un livello gestibile in modo che l'intera alimentazione a 24 V raggiunga la bobina del freno motore senza un'eccessiva perdita di tensione. A 40 m, i conduttori da 1,0 mm² introdurrebbero una caduta di tensione significativamente più elevata rispetto ai conduttori da 1,5 mm².

Q3: Qual è il numero nominale di cicli flessibili per i cavi Dynamic Line 6FX8002 nel servizio di canalizzazione dei cavi?

I cavi Siemens MOTION-CONNECT 800 Dynamic Line sono testati e classificati per il servizio a ciclo flessibile continuo: il numero di cicli specifico dipende dal diametro del cavo, dal raggio di curvatura, dalla velocità di spostamento e dalla temperatura ambiente. Questi parametri sono definiti nelle linee guida per il calcolo dei cavi Siemens e nella documentazione tecnica MOTION-CONNECT. La valutazione del ciclo flessibile conferma che il cavo è un componente progettato per installazioni di binari portacavi, non semplicemente descritto come "flessibile" senza dati di durabilità quantificati.

Q4: 6FX8002-5DA11-1EA0 è classificato per applicazioni esterne o di lavaggio?

Il mantello esterno e i materiali isolanti dei conduttori 6FX8002 sono idonei per l'uso industriale interno in ambienti standard di macchine utensili e automazione industriale. Per applicazioni che prevedono il lavaggio in lavatrice, l'immersione in fluidi da taglio o l'esposizione diretta all'esterno, verificare dalla documentazione tecnica Siemens se il materiale del rivestimento esterno standard 6FX8002 fornisce la resistenza chimica richiesta o se è necessaria una variante specifica di resistenza chimica.
