| Luogo di origine | Germania |
| Marca | SIMENS |
| Certificazione | CE RoHS |
| Numero di modello | 6GK1905-0AE00 |

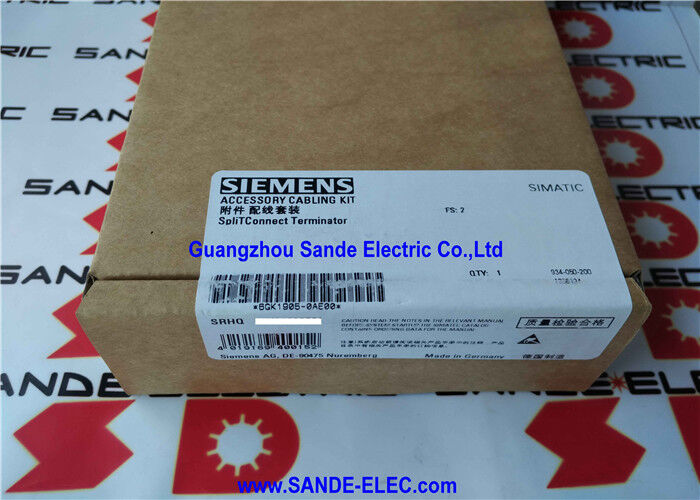

IlSiemens 6GK1905-0AE00è l'area non pericolosa PROFIBUS PA SpliTConnect Terminator il componente passivo che termina correttamente un segmento di cavo PROFIBUS PA ai suoi extremi fisici.
Nelle installazioni di bus di campo PROFIBUS PA, la corretta terminazione elettrica alle due estremità del cavo di segmento non è facoltativa: è un requisito fondamentale per l'integrità del segnale.
Senza terminali correttamente installati, la disadattamento dell'impedenza alle estremità del cavo riflette il segnale di comunicazione lungo il cavo,creando interferenze del segnale che possono causare una comunicazione inaffidabile, guasti intermittenti e perdita completa del contatto con i dispositivi di campo in determinate condizioni.
Il terminale assorbe l'energia del segnale all'estremità del cavo piuttosto che rifletterla, garantendo una propagazione del segnale pulita lungo tutto il segmento.
PROFIBUS PA è la variante del bus di campo dello standard PROFIBUS progettata specificamente per la strumentazione dei processi misuratori di portata, trasmettitori di pressione, misuratori di livello, sensori di temperatura,e strumenti analitici in ambienti industriali di processo.
Funziona a 31,25 kbit/s su un cavo a due fili che trasporta simultaneamente il segnale di comunicazione e alimenta gli strumenti di campo collegati.
Questa combinazione di potenza e comunicazione su due fili è ciò che consente al PROFIBUS PA di essere utilizzato in aree pericolose (con componenti adeguati certificati Ex),sostituire i circuiti analogici convenzionali da 4 a 20 mA con la comunicazione digitale mantenendo la semplicità di installazione a due fili su cui si basano gli ingegneri degli impianti di processo.
Il sistema SpliTConnect, di cui questo terminale è un componente, è la soluzione di installazione strutturata di bus di campo di Siemens per PROFIBUS PA.
Invece di utilizzare i connettori convenzionali a giunzione in T cablati in situ, i componenti SpliTConnect (TAP, terminatori, accoppiatori,e inserti di uscita) cliccate insieme per formare un sistema di distribuzione meccanicamente robusto e montato sul campo, cablati in modo coerente e facili da riconfigurare quando gli strumenti vengono aggiunti o sostituiti.
Il ruolo del terminatore all'interno di questo sistema è quello di chiudere le estremità fisiche di ciascun segmento di cavo tronco o spinta con la corretta rete di terminazione del resistore e del condensatore da 100Ω che PROFIBUS PA richiede.
| Parametro | Valore |
|---|---|
| Funzione | Terminatore del segmento PA di PROFIBUS |
| Zona pericolosa | Non adatti (non ex) |
| Tasso di dati | 310,25 kbit/s |
| Sistema | PROFIBUS PA SpliTConnect |
| Contenuto della confezione | 5 unità per confezione |
| Controparte | 6GK1905-0AD00 |
| Paese di origine | Germania |
| RoHS | Conformità |
| Statuto | Prodotto attivo |
PROFIBUS PA utilizza una tecnologia di trasmissione basata sullo standard IEC 61158-2 per lo strato fisico, un segnale di modulazione di corrente codificato da Manchester sovrapposto a una tensione di alimentazione in corrente continua.
Il cavo ha una impedenza caratteristica definita (100Ω) e la rete terminale deve corrispondere a questa impedenza a entrambe le estremità fisiche del cavo per evitare riflessi del segnale.
Quando un segmento PA PROFIBUS non è terminato correttamente, la forma d'onda di comunicazione subisce distorsioni da parte dei componenti del segnale riflessi che ritornano dall'estremità sotterminata.
A 31,25 kbit/s si tratta di una frequenza relativamente bassa, e una moderata riflessione non può causare immediatamente una perdita totale di comunicazione. La rete può apparire funzionante ma con errori intermittenti.alcuni dispositivi ripetutamente in cycling offline e online, o valori di processo irregolari non spiegati dalla misurazione fisica.
Questi sintomi sono tra i problemi di PA PROFIBUS più difficili da diagnosticare perché possono apparire simili a danni al cavo, ingresso di umidità o problemi di firmware dello strumento.La corretta conclusione elimina un'intera classe di possibili cause dall'indagine diagnostica..
La norma IEC 61158-2 specifica che esattamente due terminatori sono attivi su qualsiasi segmento PROFIBUS PA, uno ad ogni estremità del cavo fisico.o terminali di posizionamento in posizioni diverse dagli endpoint fisici del cavo, interrompe l'equilibrio di impedenza e reintroduce riflessi dai punti di terminazione aggiuntivi. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.
Il 6GK1905-0AE00 è la versione non pericolosa (non Ex) del terminale SpliTConnect.è in possesso delle autorizzazioni per l'impiego in zone classificate come zone pericolose (zone Ex)Il circuito di terminazione funzionale ̇ la rete di terminazione di resistenza 100Ω e di capacità 1μF richiesta da PROFIBUS PA ̇ è identica in entrambe le varianti.
La differenza risiede nello stato di omologazione della costruzione del componente.I componenti elettrici nelle zone pericolose devono essere certificati per confermare che non possono infiammare atmosfere infiammabili attraverso scintille o temperature superficiali eccessive.
La variante Ex è munita delle pertinenti certificazioni (in genere ATEX e/o IECEx);la variante non EX (questa parte) non è dotata di tale certificazione e non deve essere installata in zone classificate come pericolose, indipendentemente dal modo in cui è collegata fisicamente..
In un impianto di lavorazione, i cavi troncali PROFIBUS PA passano spesso attraverso più zone pericolose.
Anche se l'accoppiatore DP/PA (all'inizio del tronco del segmento) è situato in una zona sicura, se il segmento si estende in una zona di zona 2 o zona 1,tutti i componenti del cavo di quel segmento, compreso il terminale all'estremità esterna, devono essere classificati come Ex per la zona applicabile..
L'uso del terminale non Ex è accettabile solo quando la posizione fisica del terminale stesso è confermata in un'area non classificata (sicura).
Il terminale SpliTConnect è progettato per integrarsi con gli altri componenti del sistema di montaggio del bus di campo PROFIBUS PA SpliTConnect di Siemens:
IlSplitConnect TAP(6GK1905-0AA00) è il nodo di connessione del tronco che consente di collegare i singoli dispositivi di campo al cavo tronco principale PROFIBUS PA tramite giunzione in T senza tagliare il cavo tronco.Più TAP possono essere cascata lungo il tronco utilizzando il cavo di isolamento di spostamento di connessione tronco.
IlAccoppiatore SplitConnect(6GK1905-0AB00) collega più sezioni di assemblaggio TAP per formare strutture di segmenti topologici stellari un punto neutrale che ramifica il segmento in più gruppi di spinta.
IlSplitConnect Terminator(questa unità) chiude entrambe le estremità della struttura del cavo assemblata, fornendo la terminazione del segmento richiesta.
The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.
Questo consente una connessione rapida, costante e senza utensili al cavo PROFIBUS PA, riducendo il tempo di installazione ed eliminando il rischio di rimozione errata del filo, polarità inversa,o connessioni sciolte che sono fonti comuni di guasto nel cablaggio convenzionale del blocco terminale o del crimp.
Q1: Ogni confezione contiene 5 terminali. Quanti terminali sono necessari per un segmento PROFIBUS PA?
Esattamente due ¢ uno a ciascuna estremità fisica del cavo tronco del segmento.Ogni segmento PA richiede esattamente due terminali attivi indipendentemente dalla lunghezza del segmento o dal numero di dispositivi di campo collegati.
Con 5 unità per confezione, una singola confezione fornisce due segmenti completi, con una unità come riserva.
Per i progetti con più segmenti, pianificare la quantità di terminatori come due per segmento più i pezzi di ricambio desiderati.
D2: Il 6GK1905-0AE00 può essere utilizzato ovunque nel bagagliaio del PROFIBUS PA, o solo alle estremità fisiche del cavo?
Il terminatore deve essere installato solo alle due estremità fisiche del segmento del cavo, non ai punti intermedi.
L'installazione di un terminale nel mezzo di un segmento, o in un punto di ramificazione T-junction, crea un'ulteriore incompatibilità di impedenza che degrada la qualità del segnale piuttosto che migliorarla.Il TAP SpliTConnect impedisce fisicamente un posizionamento intermedio errato non fornendo un punto di connessione terminale se non alle estremità del segmento designato.
D3: La confezione contiene 5 unità. Sono disponibili confezioni parziali o è necessario ordinare la confezione completa?
Il 6GK1905-0AE00 viene ordinato come un pacchetto completo di 5 unità la quantità minima di ordine è di un pacchetto (5 terminatori).
Per i piccoli progetti che richiedono solo due o quattro terminali, le restanti unità del pacchetto servono da pezzi di ricambio.
I project manager esperti detengono regolarmente terminatori di ricambio e altri componenti SpliTConnect come magazzino per una rapida riconfigurazione dei segmenti e il recupero dei guasti.
D4: Quali sono le differenze visive tra il terminatore non-Ex (0AE00) e il terminatore Ex-rated (0AD00)?
Entrambi i terminatori sono componenti di plastica compatta simili progettati per il sistema SpliTConnect.
La versione Ex-rated (0AD00) è contrassegnata con il marchio Ex sul contenitore che identifica la sua norma di certificazione (in genere con il marchio ATEX II 2G e l'equivalente IECEx).
La versione non EX (0AE00) non è contrassegnata con tale marchio.
L'assenza della marcatura Ex è l'identificativo definitivo.lo status non-Ex derivante dalla marcatura dell'alloggiamento del componente piuttosto che basarsi esclusivamente sul numero della parte stampato su un ordine di lavoro, poiché possono verificarsi errori di trascrizione.
D5: Il terminale non Ex SpliTConnect può essere utilizzato su segmenti PROFIBUS PA intrinsecamente sicuri se il terminale stesso è situato in una zona sicura?
Se il terminale è fisicamente situato in un'area sicura (non classificata) confermata e la sicurezza intrinseca del segmento è mantenuta dal limite di corrente dell'accoppiatore DP/PA al confine del segmento,La posizione del terminatore rispetto al confine dell'area sicura/pericolosa è ciò che determina la corretta classificazione Ex., non lo stato intrinsecamente sicuro del segmento.
La protezione della sicurezza intrinseca si applica all'energia disponibile nella parte del segmento che si trova nella zona di pericolo non modifica il requisito di classificazione per i componenti installati in zone di sicurezza.
Se il terminatore è nella zona sicura, la versione non-Ex è appropriata.
