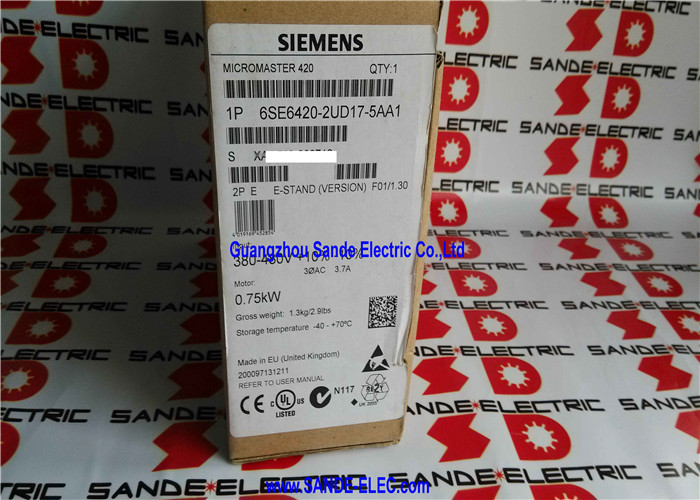

Siemens 6SE6420-2UD17-5AA1 | Azionamento inverter MICROMASTER 420 — 0,75 kW CT / 3AC 380–480 V / 3,70 A / Senza filtro

MICROMASTER 420 — Azionamento a velocità variabile semplice e compatto per applicazioni standard

Il 6SE6420-2UD17-5AA1 è il membro da 0,75 kW della gamma di azionamenti MICROMASTER 420 di Siemens: un azionamento a velocità variabile per il controllo della velocità di motori CA standard in applicazioni industriali generali. Con 0,75 kW su un'alimentazione trifase da 380–480 V, questa è la classe di potenza entry-level della gamma MM420: pompe, ventilatori, sezioni di trasporto, piccoli compressori e applicazioni generali di azionamento di macchine in cui è richiesto il controllo della velocità ma le funzioni di azionamento avanzate non lo sono.

La designazione "senza filtro" è il punto decisionale di acquisto determinante per questa variante. Il MICROMASTER 420 è disponibile in due configurazioni: con o senza filtro EMC integrato. Il filtro integrato riduce il rumore condotto ad alta frequenza sull'alimentazione di rete, consentendo al convertitore di soddisfare i limiti di emissione EMC per il suo ambiente senza componenti esterni aggiuntivi. La variante senza filtro (questa unità) è più piccola e meno costosa ma richiede un filtro EMC esterno per soddisfare gli standard sulle emissioni condotte se il sito di installazione lo richiede.

La selezione del filtro esterno è determinata dalla corrente nominale del convertitore (3,70 A), dalla lunghezza dei cavi e dai requisiti della classe di emissione del sito (categoria C2 o C3 secondo EN 61800-3). Per installazioni in ambienti residenziali o dell'industria leggera dove vigono severi limiti di emissione, il filtro esterno è obbligatorio. Per installazioni in ambienti industriali pesanti su reti private, il convertitore può funzionare senza filtro esterno previa valutazione EMC del sito.

Con un'efficienza del 96% e un fattore di potenza di 0,95, l'MM420 si avvicina alla sua potenza reale nominale dalla rete senza una componente reattiva significativa, riducendo la domanda di potenza apparente sull'infrastruttura di fornitura.

Specifiche chiave

Corrente nominale HO (sovraccarico pesante).

La specifica della corrente di ingresso di 3,70 A è la corrente nominale di sovraccarico pesante (HO). La classificazione HO del MICROMASTER 420 copre carichi a coppia costante in cui l'azionamento può rilevare correnti di sovraccarico di picco significativamente superiori alla corrente nominale continua: azionamenti per nastri trasportatori, compressori e applicazioni di miscelazione in cui carichi di avviamento o transitori creano picchi di corrente.

La classificazione HO fornisce il margine di sovraccarico per queste applicazioni. Per le applicazioni con ventole e pompe con coppia di avviamento bassa, l'azionamento può generalmente servire una potenza nominale del motore più elevata con valore di sovraccarico leggero (LO).

Domande frequenti

D1: Qual è la differenza tra la variante con filtro e quella senza filtro del MICROMASTER 420?

La variante del filtro include un filtro di ingresso EMC integrato, che impedisce alle emissioni condotte ad alta frequenza generate dall'azione di commutazione del convertitore di propagarsi sulla rete di alimentazione. La variante senza filtro (6SE6420-2UD17-5AA1) omette questo filtro: l'azionamento è più compatto e costa meno ma richiede un filtro EMC esterno per la conformità EMC nella maggior parte delle installazioni industriali e residenziali/commerciali. La funzionalità dell'azionamento è identica tra le due varianti.

D2: Quali dimensioni del motore supporta l'azionamento MM420 da 0,75 kW a 380–480 V?

Il 6SE6420-2UD17-5AA1 aziona un motore a induzione trifase standard da 0,75 kW (1 HP) a 380–480 V. L'azionamento è adatto alla classe di potenza del motore: la targa del motore deve indicare 0,75 kW a 380–480 V (connessione a Y). Non collegare un motore notevolmente più grande; la corrente nominale del convertitore di 3,70 A stabilisce la corrente massima continua del motore che può fornire.

D3: Il MICROMASTER 420 supporta la funzione di sicurezza STO (Safe Torque Off)?

Il MICROMASTER 420 base (serie 6SE6420) non supporta STO come funzione di sicurezza certificata: questa è una differenza fondamentale rispetto alla successiva serie SINAMICS G120. Per le applicazioni che richiedono STO certificato o altre funzioni di sicurezza funzionale (SIL 2 / PLd), la scelta appropriata è SINAMICS G120 con PM (Power Module) e CU (Control Unit) con funzioni di sicurezza.

D4: Quali protocolli di comunicazione supporta il MICROMASTER 420?

L'unità base MM420 fornisce una porta seriale RS-485 che supporta il protocollo USS (Universal Serial Interface) per l'accesso remoto ai parametri, il setpoint di velocità e i comandi di avvio/arresto. È possibile aggiungere una scheda di comunicazione Profibus opzionale per l'integrazione di Profibus DP. L'azionamento non supporta nativamente i protocolli PROFINET o basati su Ethernet senza hardware aggiuntivo.

Q5: Il 6SE6420-2UD17-5AA1 può essere riparato e da dove viene?

SÌ. Gli azionamenti MICROMASTER 420 possono essere riparati tramite il servizio azionamenti Siemens e i centri di riparazione specializzati. I punti di guasto più comuni includono i transistor IGBT, i condensatori elettrolitici del bus CC, le schede driver del gate e i guasti della scheda di controllo. L'MM420 è un prodotto maturo con un'ampia base installata; sia le unità nuove che quelle ricondizionate testate sono disponibili tramite la fornitura propria di Siemens e attraverso il consolidato mercato post-vendita MM420. Confermare il codice prodotto completo, incluso 2UD17-5AA1, per garantire la corretta configurazione di alimentazione/tensione/filtro.
