La batteria che mantiene il programma quando si interrompe la corrente

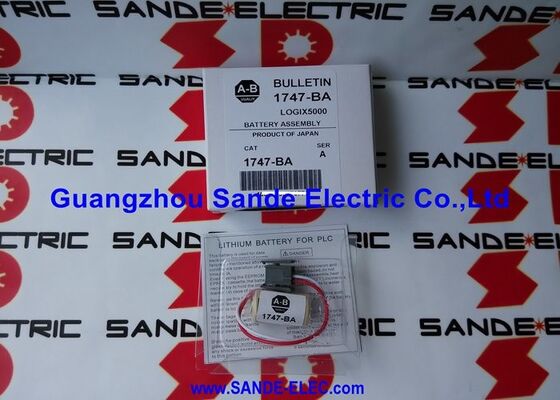

La 1747-BA è la batteria al litio che mantiene il programma utente nella RAM dei processori Allen-Bradley SLC serie 500. Quando l'alimentazione del pannello viene interrotta, intenzionalmente durante lo spegnimento o involontariamente durante un'interruzione di corrente, la RAM del processore perde la tensione di alimentazione. Senza batteria il programma utente memorizzato nella RAM va perso. Quando viene ripristinata l'alimentazione, il processore si avvia con la memoria vuota e non può far funzionare la macchina.

Il 1747-BA impedisce questo scenario. La cella al litio da 3 V della batteria fornisce una corrente di mantenimento alla RAM del processore quando l'alimentazione principale è assente. Ciò mantiene intatto il contenuto della RAM: il programma, i valori della tabella dati e la configurazione del processore rimangono indisturbati anche durante l'interruzione dell'alimentazione. Quando l'alimentazione viene ripristinata, il processore riprende esattamente da dove si era interrotto.

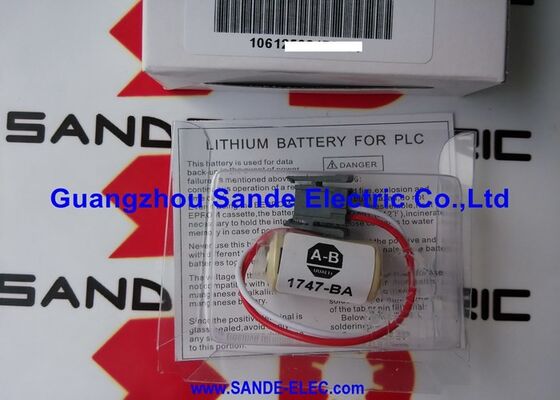

La cella FDK CR14250SE è una cella primaria al litio metà AA: diametro 14 mm, lunghezza 25 mm. Questa composizione chimica della cella garantisce una lunga durata di conservazione, un'elevata densità di energia e una tensione stabile in condizioni di bassa autoscarica che la rendono adatta per applicazioni di backup in standby. I 0,23 grammi di contenuto di litio collocano ciascuna batteria 1747-BA al di sotto della soglia di 1 grammo che attiva alcune restrizioni sulla spedizione aerea: fino a due batterie possono essere spedite insieme secondo le normative nazionali statunitensi senza il livello di sovrapprezzo più alto per materiali pericolosi.

I conduttori terminano in un connettore che corrisponde alla presa sulla porta di collegamento della batteria del processore SLC 500. La sostituzione è un'operazione che non richiede attrezzi: scollega la vecchia batteria e collega quella nuova.

Specifiche chiave

Durata della batteria: quanto tempo occorre prima della sostituzione?

La durata della batteria in un PLC dipende sia dalla composizione chimica della batteria sia dalla quantità di lavoro svolta dalla batteria. Quando l'SLC 500 è acceso, la batteria non viene utilizzata: il processore riceve l'alimentazione RAM direttamente dall'alimentazione principale, non dalla batteria. La batteria fornisce corrente solo quando il PLC è spento.

Indicazioni tipiche sulla durata della batteria per il 1747-BA nelle applicazioni Allen-Bradley:

• SLC 01/5:Circa 5 anni
• SLC 02/5, 03/5, 04/5, 05/5:Circa 2 anni
• MicroLogix 1500:Circa 2 anni

Queste cifre presuppongono che il PLC sia acceso per una parte significativa di tempo. Un PLC spento più che acceso scaricherà la batteria più velocemente. Quando la tensione della batteria scende al di sotto della soglia, il LED della batteria del processore o l'indicatore di guasto si attiva, avvisando il personale di manutenzione di sostituire la batteria prima che si verifichi la perdita del programma.

Domande frequenti

D1: La rimozione della batteria 1747-BA causa la perdita del programma dell'SLC 500?

Se l'SLC 500 è acceso quando viene rimossa la batteria, la RAM conserva il suo programma finché è presente l'alimentazione principale: la batteria è necessaria solo quando l'alimentazione principale è assente. È buona norma effettuare la sostituzione delle batterie, se possibile, con il PLC acceso, minimizzando i tempi senza backup. Se è necessario spegnere il processore, sostituire rapidamente la batteria. Alcuni modelli di processore consentono di eseguire il backup del programma nella memoria Flash (EEPROM) come metodo di conservazione aggiuntivo.

Q2: Cosa attiva l'avviso LED della batteria sull'SLC 500?

Il processore SLC 500 monitora la tensione della batteria. Quando la tensione scende al di sotto di una soglia che indica che la batteria è prossima all'esaurimento, il processore attiva l'indicatore di batteria scarica, in genere un LED sul lato anteriore del processore o un codice di errore minore nello stato del processore. La soglia esatta e il comportamento degli avvisi variano leggermente tra i modelli di processori SLC 5/0x. Risolvi tempestivamente l'avviso di batteria scarica: la batteria potrebbe avere settimane o mesi di vita rimanente oppure potrebbe essere prossima alla fine del servizio.

D3: La batteria 1747-BA è la stessa utilizzata in altre famiglie di PLC Allen-Bradley?

Il 1747-BA è specifico per le famiglie SLC 500 e MicroLogix 1500. Altre famiglie di PLC Allen-Bradley utilizzano batterie diverse: MicroLogix 1400 utilizza la 1769-BA, i processori PLC-5 utilizzano codici prodotto della batteria diversi e i sistemi CompactLogix/ControlLogix possono utilizzare metodi di ritenzione diversi. Confermare il codice articolo esatto della batteria dalla documentazione del processore installato prima di ordinare.

D4: Perché il 1747-BA richiede un trattamento per la spedizione di materiali pericolosi?

Le batterie primarie al litio sono classificate come materiale pericoloso ai sensi delle normative sul trasporto IATA, IMDG e DOT perché il litio metallico è reattivo e può accendersi se la cella viene danneggiata durante il trasporto. Il contenuto di litio di 0,23 g del 1747-BA è inferiore a diverse soglie normative che attivano i requisiti di spedizione più restrittivi, ma le batterie al litio richiedono ancora un'etichettatura pericolosa, un imballaggio e una notifica al corriere adeguati per le spedizioni aeree in molte giurisdizioni.

D5: Qual è la raccomandazione per la conservazione delle batterie 1747-BA non utilizzate?

Conservare in un ambiente fresco e asciutto a circa 20–25°C (68–77°F) con un'umidità relativa del 40–60%. Evitare fonti di calore, luce solare diretta e umidità elevata. La durata di conservazione di 10 anni presuppone corrette condizioni di conservazione. Le batterie conservate correttamente mantengono una capacità quasi completa al momento dell'installazione. Non conservare insieme ad oggetti metallici che potrebbero collegare i terminali.
