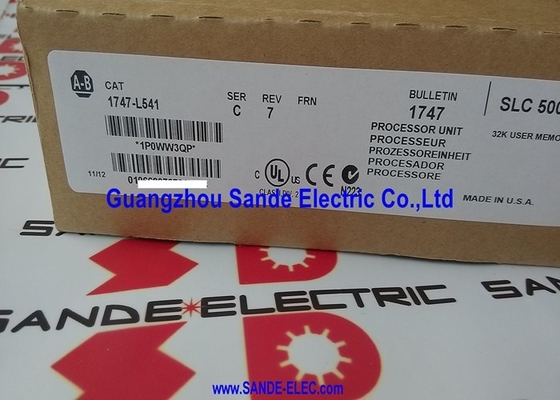

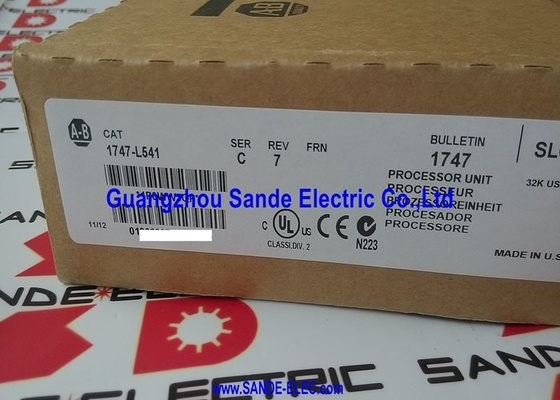

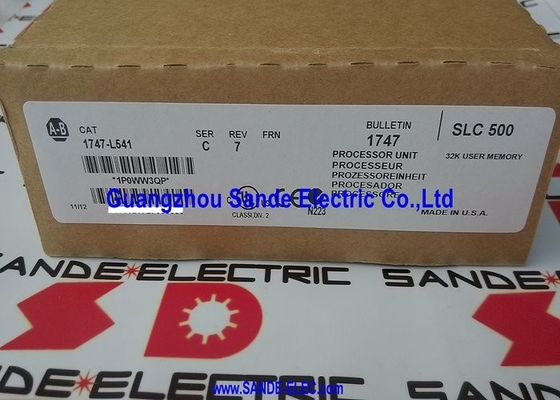

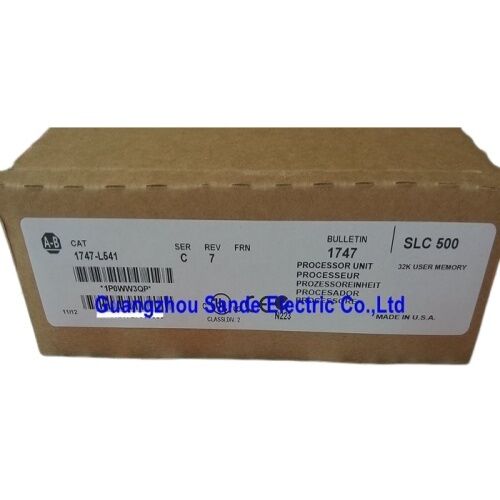

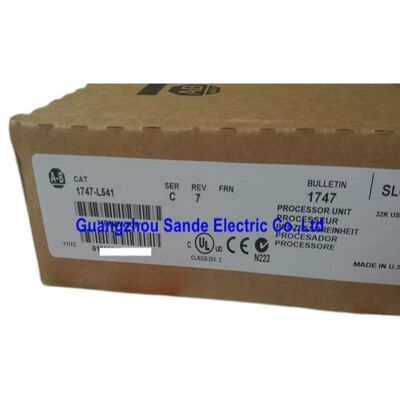

SLC 5/04 16K Controller 1747-L541 1747L541 1747-L541

Allen-Bradley 1747-L541 SLC 5/04 16K Processore — DH+, RS-232, RAM con backup a batteria

Panoramica del prodotto

Codice articolo: 1747-L541

Cercato anche come: 1747L541, Allen-Bradley 1747-L541, AB SLC 5/04 16K

Linea di prodotti: SLC 500

Classificazione: Modulo CPU Allen-Bradley SLC 5/04 — Memoria utente da 16K, I/O da 4096, Comunicazione DH+ e RS-232, RAM con backup a batteria, Tempo di scansione 0,9 ms/K

Specifiche tecniche

L'SLC 5/04 in pratica — Cosa significa realmente 16K di memoria

Il 1747-L541 è la variante da 16K del processore SLC 5/04 di Allen-Bradley e, per la maggior parte delle applicazioni SLC 500 di media complessità, lo spazio di memoria che offre rappresenta il giusto equilibrio tra capacità e costo.

Sedici mila parole di memoria utente ospitano programmi di significativa complessità — più righe di ladder logic che coprono sequenze di macchine coordinate, loop PID, manipolazione dati e gestione delle comunicazioni — senza l'overhead delle versioni da 32K o 64K, dove la memoria aggiuntiva andrebbe semplicemente inutilizzata.

Ciò che distingue l'SLC 5/04 dall'SLC 5/03 sottostante nella famiglia non è solo la capacità di memoria.

Il tempo di scansione di 0,9 ms per K colloca questo processore nel livello di prestazioni in cui la risposta in tempo reale ai cambiamenti di processo è realmente realizzabile.

Per un programma da 16K completamente utilizzato, la scansione completa del programma nel caso peggiore si attesta a meno di 15 millisecondi — abbastanza veloce per la stragrande maggioranza delle applicazioni di produzione discreta e controllo di processo in cui i tempi ciclo macchina si misurano in centinaia di millisecondi o secondi, e dove una rapida risposta I/O a guasti e interblocchi è un requisito di sicurezza e produttività della macchina.

Il tempo di scansione I/O di 0,225 ms è una cifra separata che vale la pena comprendere. Nell'architettura SLC 500, la scansione I/O e la scansione del programma non sono la stessa cosa.

La scansione I/O aggiorna le tabelle di immagine di input e output indipendentemente dall'intervallo di scansione del programma. A 0,225 ms, l'immagine di input viene aggiornata abbastanza rapidamente da catturare in modo affidabile impulsi di input brevi — pulsanti push-to-test, trigger di interruttori di prossimità su parti in rapido movimento, ingressi di contatori ad alta velocità — all'interno di un ciclo di scansione.

Porte di comunicazione: DH+ e RS-232 — Due lavori diversi

Il 1747-L541 dispone di due interfacce di comunicazione e servono funzioni veramente diverse in una rete di impianto.

Comprendere la distinzione aiuta nella pianificazione dell'integrazione del sistema e nella risoluzione dei problemi di connettività.

Data Highway Plus (DH+) è la rete industriale peer-to-peer di Allen-Bradley per sistemi SLC e PLC-5.

Funziona a 57,6 Kbps, 115,2 Kbps o 230,4 Kbps (selezionabile) e supporta configurazioni di rete in cui più processori SLC, sistemi PLC-5 e terminali di programmazione condividono lo stesso bus di comunicazione.

Su una rete DH+, il 1747-L541 può scambiare dati con altri controller tramite istruzioni MSG — inviando e ricevendo file di dati tra PLC come parte di un sistema multi-controller coordinato.

Questo è il backbone per le reti di controllo della produzione a livello di linea progettate attorno all'architettura Allen-Bradley DH+ negli anni '90 e 2000, molte delle quali sono ancora in produzione oggi.

RS-232 sullo stesso processore svolge un ruolo completamente diverso.

Questa porta viene tipicamente utilizzata per l'accesso alla programmazione da un computer che esegue RSLogix 500, per la connessione a terminali operatore e lettori di codici a barre, o per la comunicazione con dispositivi di terze parti utilizzando il protocollo DF1.

È una connessione punto-punto, non una rete — un dispositivo a un dispositivo — e opera a velocità in baud configurate per corrispondere al dispositivo collegato.

La porta RS-232, essendo fisicamente separata dalla porta DH+, consente al programmatore di essere collegato e di monitorare il programma mentre il controller comunica contemporaneamente sulla rete DH+, il che è una necessità pratica durante la messa in servizio e la manutenzione su un sistema in funzione.

Capacità I/O: 4.096 punti e 30 slot moduli su 3 chassis

Il 1747-L541 supporta fino a 4.096 ingressi discreti e 4.096 uscite discrete — cifre che descrivono la capacità di indirizzamento logico del processore attraverso la sua infrastruttura I/O fisica.

Nell'architettura SLC 500, questa capacità è distribuita tra i moduli installati in un massimo di 3 chassis I/O contenenti un massimo di 30 slot moduli in totale.

Una nota pratica su come questi limiti interagiscono: il limite di slot moduli (30) e il limite di punti I/O (4.096 in e 4.096 out) stabiliscono soffitti indipendenti. Un modulo I/O da 32 punti in ciascuno dei 30 slot produce 960 ingressi e 960 uscite solo da I/O discreti — ben al di sotto del soffitto di 4.096 punti.

Il limite di 4.096 diventa un vincolo solo in configurazioni di moduli ad alta densità.

Per la maggior parte delle applicazioni che eseguono moduli I/O standard da 16 o 32 punti, il numero di slot fisici è il vincolo.

Il 480 I/O analogici figura merita un'attenzione particolare per le applicazioni di processo.

I moduli analogici nel sistema SLC 500 occupano slot moduli e consumano indirizzi I/O analogici — un modulo di ingresso analogico a 4 canali occupa uno slot ma utilizza 4 parole di ingresso analogico.

Il limite di 480 I/O analogici è uno spazio di indirizzamento separato dal limite di I/O discreti; entrambi i limiti si applicano contemporaneamente e la struttura del file del programma deve tenere conto di entrambi quando si pianifica un sistema ad alta densità I/O.

RAM con backup a batteria e modulo di backup 1747-M13

La memoria utente del 1747-L541 è RAM con backup a batteria — il programma e i dati memorizzati in questo processore vengono conservati quando l'alimentazione di controllo viene rimossa, ma solo finché la batteria di backup (1747-BA) rimane carica.

Questo è un punto di manutenzione critico che distingue la generazione SLC 5/04 dai processori moderni con memoria flash non volatile.

Il batteria 1747-BA deve essere sostituita regolarmente — tipicamente ogni uno o tre anni a seconda delle condizioni operative e del ciclo di lavoro di backup.

Quando la batteria si esaurisce completamente, il processore perde il suo programma al successivo ciclo di accensione e un ricaricamento del programma da RSLogix 500 o dal modulo di memoria di backup è necessario prima che il controller possa riprendere l'operatività.

Gli indicatori di batteria scarica sul modulo SLC 5/04 segnalano quando è necessaria la sostituzione; attendere l'allarme dell'indicatore è una pratica accettabile, ma far esaurire completamente la batteria prima della sostituzione crea un evento di recupero non necessario.

Il modulo di memoria di backup 1747-M13 fornisce una seconda linea di difesa per la conservazione del programma.

Questa cartuccia EEPROM plug-in memorizza una copia del programma che può essere caricata nel processore all'accensione, opzionalmente automaticamente.

Una macchina in cui il 1747-M13 è programmato per il caricamento automatico in caso di perdita di memoria può recuperare da un esaurimento completo della batteria senza un programmatore presente — il processore carica dall'EEPROM e la macchina si riavvia da uno stato di programma noto e corretto.

Per gli impianti di produzione in cui il 1747-L541 controlla un processo critico e i tempi di inattività imprevisti hanno costi significativi, questa configurazione è fortemente raccomandata rispetto all'affidamento solo sul backup della batteria.

Applicazioni tipiche

Linee di produzione discreta con coordinamento multi-PLC. Linee di assemblaggio, linee di trasferimento e celle di produzione automatizzate in cui la rete DH+ collega più processori SLC 5/04 che coordinano il flusso di materiale, gli interblocchi di sicurezza e lo scambio di dati di produzione lungo la linea.

Controllo di processo con gestione loop analogici. Sistemi di miscelazione, trasporto e movimentazione fluidi in cui i 480 punti I/O analogici ospitano loop di temperatura, pressione, flusso e livello accanto al controllo discreto, e le istruzioni PID nel set di istruzioni SLC 5/04 gestiscono il controllo ad anello chiuso.

Controllo macchine utensili e presse. Macchinari di produzione che richiedono una rapida risposta I/O — presse per stampaggio, macchine per stampaggio a iniezione, periferiche CNC — dove il tempo di scansione I/O di 0,225 ms e il tempo di scansione del programma di 0,9 ms/K mantengono la latenza di risposta entro i requisiti di sicurezza e tempo ciclo della macchina.

Automazione e servizi di edifici. Sistemi HVAC, chiller e aria compressa negli impianti di produzione in cui la piattaforma SLC 500 è stata specificata per il controllo e la memoria da 16K del 1747-L541 gestisce la logica di sequenza e gestione dei setpoint per un sistema di servizi di media complessità.

Manutenzione di sistemi legacy e retrofit. Qualsiasi impianto che esegue attualmente apparecchiature controllate da SLC 5/04 dove un processore 1747-L541 guasto richiede una sostituzione identica per ripristinare la produzione senza un aggiornamento del sistema di controllo.

FAQ

D1: Qual è la differenza tra il 1747-L541 (16K) e le altre varianti di memoria SLC 5/04?

La famiglia di processori SLC 5/04 copre tre dimensioni di memoria utente: 8K (1747-L531), 16K (1747-L541) e 64K (1747-L552). Tutti e tre eseguono set di istruzioni identici, supportano la stessa capacità I/O (4.096 in/out) e utilizzano le stesse porte di comunicazione DH+ e RS-232.

La differenza è puramente la memoria del programma disponibile per ladder logic, tabelle dati e file di subroutine.

I 16K del 1747-L541 sono adeguati per la maggior parte delle macchine di media complessità e segmenti di linea di produzione.

Scegliere 8K quando l'applicazione è semplice e la memoria non sarà un vincolo futuro; scegliere 64K quando un gran numero di subroutine, un uso estensivo dei file dati o una futura crescita del programma rendono probabile che 16K diventi un limite.

D2: Il 1747-L541 può comunicare direttamente con un moderno PLC della piattaforma Logix?

Non nativamente. Il 1747-L541 utilizza DH+ come sua rete peer-to-peer principale, che non è supportata sui processori ControlLogix o CompactLogix senza un gateway o un dispositivo bridge.

Un 1761-NET-AIC o una scheda 1784-PKTX, o un modulo ControlLogix 1756-DHRIO, è necessario per collegare DH+ alle reti EtherNet/IP o ControlNet che i moderni sistemi Logix utilizzano.

Per lo scambio di dati in lettura/scrittura tra un 1747-L541 e un processore ControlLogix nella stessa struttura, l'istruzione MSG tramite un bridge DH+ è il metodo stabilito. Pianificare l'hardware di questa interfaccia quando si integrano sistemi SLC 5/04 legacy in architetture di rete moderne.

D3: Come viene eseguito il backup del programma e cosa succede se la batteria si guasta completamente?

Il 1747-L541 utilizza una batteria al litio 1747-BA per mantenere i contenuti della RAM durante i periodi di spegnimento. Se questa batteria si esaurisce completamente prima della sostituzione, il programma e tutte le tabelle dati vengono persi al successivo ciclo di accensione.

Il recupero richiede il ricaricamento del programma da un computer che esegue RSLogix 500 o dal modulo di backup EEPROM 1747-M13.

Il 1747-M13 può essere configurato per il caricamento automatico all'accensione quando viene rilevata una perdita di memoria, il che consente il recupero automatico senza un tecnico presente. Mantenere sempre un backup del programma RSLogix 500 corrente su un computer in rete e un 1747-M13 caricato nello slot del processore per applicazioni critiche.

D4: Quale software di programmazione viene utilizzato per il 1747-L541 ed è ancora supportato?

Il 1747-L541 viene programmato con Rockwell Automation RSLogix 500 — l'ambiente di sviluppo ladder logic standard per l'intera famiglia SLC 500 e MicroLogix.

RSLogix 500 viene eseguito su sistemi operativi Windows e si collega al processore tramite un adattatore USB-RS-232 (per la porta RS-232) o tramite una rete DH+ utilizzando un bridge USB-DH+ o una scheda 1784-PKTX.

Rockwell continua a vendere e supportare RSLogix 500 alla data attuale, sebbene la piattaforma hardware SLC 500 stessa sia in uno stato di ciclo di vita del prodotto maturo. I file di programma (.RSS) creati in RSLogix 500 possono essere archiviati e ripristinati indefinitamente, rendendo semplice la gestione delle versioni del programma durante la vita della macchina.

D5: Il 1747-L541 è compatibile con tutti i moduli I/O SLC 500?

Sì — il processore SLC 5/04 è compatibile con l'intera libreria di moduli I/O SLC 500, inclusi tutti i moduli discreti, analogici, speciali e di comunicazione della serie 1746.

La compatibilità dei moduli è determinata dall'architettura del backplane SLC 500, non dalla specifica variante del processore.

L'unico vincolo è l'indirizzamento: il processore deve avere memoria utente e spazio file dati sufficienti per indirizzare tutti i moduli installati, e il conteggio totale dei punti I/O deve rimanere entro i limiti di 4.096 ingressi discreti / 4.096 uscite discrete / 480 analogici.

Tutti i moduli I/O SLC 500 nei formati chassis fissi e modulari sono elettricamente e logicamente compatibili con il 1747-L541.
