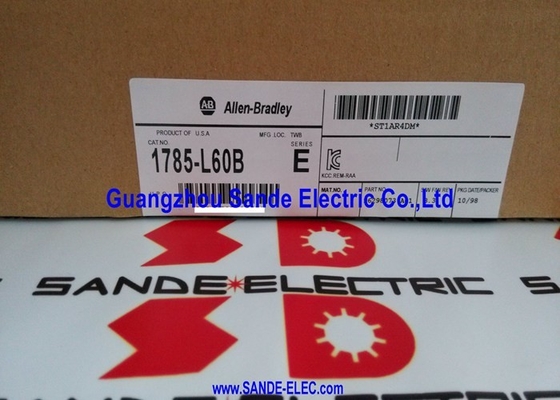

PLC-5 Processore 1785-L60B 1785L60B 1785-L6OB

1785-L60B. PLC-5/60 Processore 64K Word SRAM / 3072 I/O / 4 DH+ / Remote I/O / 24 Racks / 92 Remote Chassis / RS-232.

PLC-5/60 L'estremo superiore della famiglia PLC-5

Il 1785-L60B è il PLC-5/60 posizionato all'estremità superiore della famiglia di processori PLC-5.il 5/60 con 64K parole di SRAM si trova sopra le varianti 5/40 (28K) e 5/30 (16K), che fornisce memoria di programmi e dati per il controllo di processi complessi e programmi di automazione delle macchine su larga scala.

Quattro canali DH+/Remote I/O sono la caratteristica che separa il PLC-5/60 dai processori più piccoli della famiglia.Ogni canale gestisce indipendentemente una rete di comunicazione peer DH+ (Data Highway Plus) o un collegamento dello scanner di I/O remoto con i rack di I/O remotoUn sistema PLC-5/60 può contemporaneamente mantenere un collegamento DH+ ai terminali di programmazione e

Sistemi HMI su un canale, un collegamento Remote I/O ai rack nell'armadio principale su un secondo, e altri due collegamenti Remote I/O ai rack distribuiti nelle sezioni remote della macchina. This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

Fino a 92 chassis universali di I/O a distanza ampliano la portata fisica del sistema PLC-5/60 a più aree di impianto,con una capacità totale di 3072 I/O che copre anche impianti di processo densi con centinaia di strumenti e attuatori sul campo.

Specificità principali

Quattro canali DH+/Remote I/O

Ciascun canale di comunicazione del 1785-L60B funziona in modo indipendente.

• Canale 1 (DH+):Si collega alla rete DH+ condivisa con le postazioni di lavoro di programmazione e i server ControlView/WonderWare SCADA.
• Canale 2 (Remote I/O):Scansione dei rack locali di I/O all'interno della sala elettrica principale.
• Canale 3 (Remote I/O):Scansione dei rack di I/O remoti nella sezione della linea di trasporto a 100 metri dal pannello principale.
• Canale 4 (Remote I/O):Scansione di un terzo gruppo di scaffalature in una sezione di elaborazione separata.

Tutti e quattro i canali funzionano simultaneamente e il programma PLC-5/60 accede a tutti i dati I/O attraverso la stessa immagine I/O unificata, indipendentemente dal canale attraverso il quale ogni rack comunica.

Scenari di applicazione

Controllo dell'impianto di processo precedente:1785-L60B ripristina il processore senza alterare il cablaggio del rack di I/O remoto installato, la rete DH+,o collegamenti di comunicazione SCADA.

sistemi di movimentazione di grandi dimensioni:Reti di trasportatori con rack di I/O remoti distribuiti in ogni sezione della macchina, tutti gestiti da un 1785-L60B centrale.Un processore sostitutivo riprende il funzionamento del sistema con il programma caricato dal modulo di backup EEPROM.

HMI multicanale e integrazione di controllo:I canali DH+ servono i terminali dell'operatore di PanelView in più posizioni mentre i canali I/O remoti gestiscono entrambi i tipi di comunicazione da un singolo processore.

Domande frequenti

D1: Come si confronta il PLC-5/60 con il PLC-5/40 e il PLC-5/80 all'interno della famiglia?

Il PLC-5/30 fornisce 16K parole e 2 canali DH + / RIO. Il PLC-5/40 fornisce 28K parole e 2 canali. Il PLC-5/60 (questo processore) fornisce 64K parole e 4 canali.Il PLC-5/80 si estende a 100K parole e 4 canaliIl modello corretto dipende dalla dimensione del programma del sistema installato e dal numero di canali di comunicazione indipendenti necessari.La sostituzione di un 5/60 con un 5/40 riduce la memoria e la capacità di comunicazione; una sostituzione diretta 5/60 è il corretto riserva simile.

D2: Come viene mantenuto il programma quando viene sostituito il 1785-L60B?

Se è installato un modulo di memoria 1785-MJ (EEPROM), il programma e i dati sono memorizzati in modo non volatile sul modulo di memoria e vengono caricati automaticamente quando il processore di sostituzione viene acceso.senza modulo di memoria, il programma deve essere scaricato da un archivio RSLogix 5 tramite la porta RS-232 o DH+. Verificare che il modulo di memoria sia presente e riempito prima di spegnere il processore non funzionante.

D3: Che batteria usa il 1785-L60B e quanto dura?

Il 1785-L60B utilizza la batteria 1770-XYC per la ritenzione della SRAM durante la perdita di potenza.Un indicatore LED BATT fornisce un avviso anticipato quando la tensione della batteria scende al di sotto della soglia di ritenzione. sostituire in modo proattivo in un ciclo di manutenzione programmato non attendere l'indicazione BATT negli impianti critici.

D4: Quale software di programmazione è necessario per il 1785-L60B?

RSLogix 5 è l'ambiente di programmazione per la famiglia PLC-5.RSLogix 5 viene eseguito su sistemi operativi Windows standard con impostazioni di compatibilità appropriate; conferma la versione OS supportata dalle note di rilascio di RSLogix 5 per la versione del software installata.La connessione avviene tramite il canale RS-232 (utilizzando un adattatore USB-to-DH+ 1784-U2DHP per la programmazione di rete DH+) o tramite una scheda PCMCIA 1784-PCC per la connessione diretta DH+ del laptop su hardware più vecchio.

D5: Da dove proviene il 1785-L60B dopo la sospensione?

Attraverso il mercato di ricambi PLC-5 ¥ rivenditori di parti di automazione industriale, fornitori di eccedenze testati e servizi PLC specializzati.La piattaforma PLC-5 ha una base installata globale molto ampia con sistemi rimasti in servizio decenni dopo l'installazione originaleIl modello 5/60 appare regolarmente sul mercato degli accessori.Conferma il numero di componente 1785-L60B e verifica il tipo di batteria (1770-XYC) e la compatibilità del modulo di memoria prima di ordinare.
