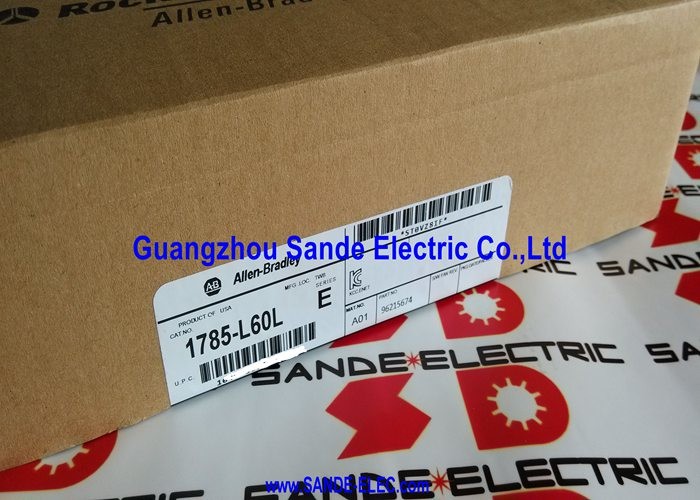

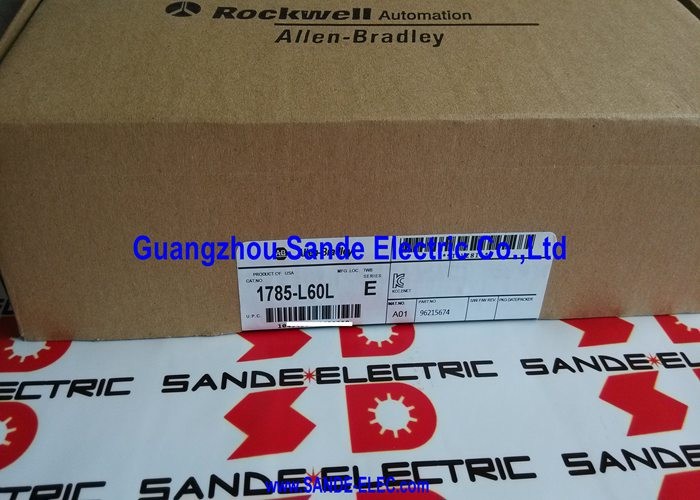

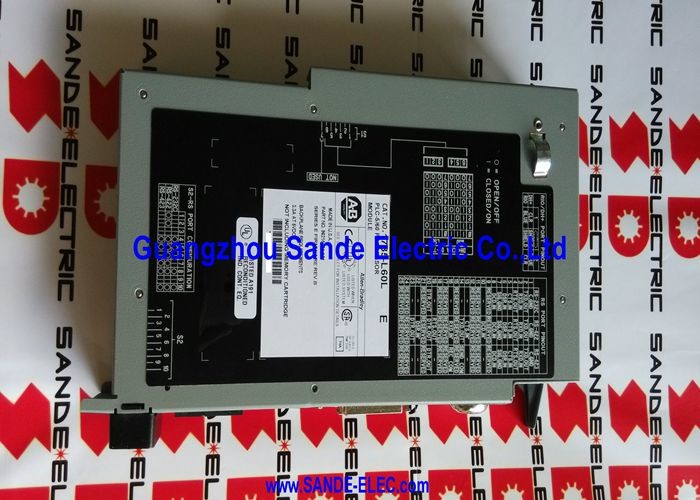

PLC-5 Processore 1785-L60L 1785L60L 1785-L6OL

1785-L60L. PLC-5/60L Processore 64K Word SRAM / Complementare 3072+3072 I/O / EEPROM Backup / 4 DH+/RIO

PLC-5/60L L'avvantaggio complementare di I/O rispetto al /60B

Il 1785-L60L è il PLC-5/60L, la variante "L" della famiglia di processori PLC-5/60 da 64K. Il PLC-5/60B supporta un massimo di 3072 punti di I/O in qualsiasi mix di input e output.Il PLC-5/60L estende questo con indirizzamento I/O complementare:3072 input e 3072 output separatamente, piuttosto che 3072 condivisi in entrambe le direzioni.

I/S complementari che affrontano questioni in applicazioni di grandi processi in cui il numero di input e il numero di output si avvicinano separatamente al limite standard.Un sistema di reattore chimico con 2800 ingressi di strumenti di campo e 2000 canali di uscita supererebbe il limite condiviso 3072 del 60BIl 60L può ospitare fino a 3072 su ciascun lato contemporaneamente.

La capacità di memoria è identica alla 60B: 64K parole di SRAM a batteria, con il backup EEPROM disponibile attraverso i moduli di memoria della serie 1785-ME (capacità ME16, ME32, ME64 e M100).I quattro canali di comunicazione DH+/Remote, la porta seriale RS-232 e il set di istruzioni PLC-5 standard sono gli stessi.

Specificità principali

Quattro canali DH+/RIO

Ogni canale di comunicazione opera in modo indipendente.

• Canale 1 (DH+):Connessione alla rete DH+ condivisa con stazioni di lavoro di programmazione e server SCADA.
• Canale 2 (Remote I/O):Scanner per i rack di I/O locali.
• Canale 3 (Remote I/O):Scanner per scaffalature remote in una seconda sezione dell'impianto.
• Canale 4 (Remote I/O):Scanner per un terzo gruppo di scaffalatori remoti.

Tutti e quattro i canali e tutti i dati di I/O remoti appaiono nella stessa immagine di I/O unificata.Il programma accede a qualsiasi punto di I/O remoto in modo identico a un punto locale. La distribuzione fisica è trasparente per la logica della scala.

Scenari di applicazione

Controllo dei processi su larga scala:Rafinerie, impianti chimici e impianti di trattamento delle acque in cui il totale dei punti di campo supera il limite condiviso 3072 del PLC-5/60B.L'architettura I/O complementare consente la scalabilità indipendente del numero di punti di input e di output.

Manipolazione dei materiali a più sezioni:Quattro canali di I/O remoti che analizzano ciascuno una sezione separata dell'impianto, con il 60L che funge da controllore centrale a livello di stazione per tutte e quattro le aree.

PLC-5/60B valutazione della sostituzione:Quando si sostituisce un 60B, verificare se l'applicazione utilizza l'indirizzamento I/O complementare. Se sì, il 60L è la sostituzione corretta. Se l'I/O totale rimane entro 3072 condiviso, una delle due varianti funziona.

Domande frequenti

D1: Qual è la differenza pratica tra il PLC-5/60L e il PLC-5/60B?

Entrambi hanno una memoria di 64K parole e quattro canali DH + / RIO. Il 60B supporta fino a 3072 punti I / O in qualsiasi miscela di input e output di quel totale.Il 60L utilizza l'indirizzamento complementare di 3072 input e 3072 output come conteggi separatiSpecificare il 60L quando il numero di input o di output si avvicina indipendentemente al 3072.

D2: Il modulo di backup EEPROM sostituisce la necessità di una batteria?

Il modulo EEPROM fornisce un programma di backup non volatile indipendente dalla batteria.Tuttavia, i dati di conservazione (valori contatori, segnali di conservazione, accumulatori di timer) risiedono nella SRAM a batteria e non sono memorizzati nell'EEPROM.Si raccomanda sia il backup EEPROM che una batteria funzionale per la conservazione completa dei dati.

D3: Quale software di programmazione viene utilizzato per il 1785-L60L?

RSLogix 5 è l'ambiente di programmazione per la famiglia PLC-5.o tramite cavo diretto RS-232 per la programmazione serialePer la programmazione di rete DH+ da un PC, è necessario un adattatore di interfaccia DH+ compatibile.

D4: I rack PLC-5/60L possono accettare i moduli di I/O standard 1746 SLC 500?

I sistemi PLC-5 utilizzano 1771 moduli I/O, non 1746 moduli.ma sono specifiche per l'applicazione e richiedono una verifica della compatibilitàLe connessioni standard di cablaggio di campo utilizzano direttamente 1771 moduli di I/O.

D5: La sostituzione del PLC-5/60L con il 60B è semplice in un sistema esistente?

Solo se il sistema non utilizza l'indirizzamento complementare di I/O. Se il programma 60L originale è stato scritto utilizzando l'indirizzamento complementare (blocchi di input e di output separati al di sopra del 3072 condivisi),l'installazione di un 60B che non supporta l'indirizzamento complementare genererà conflitti di indirizzamento- esaminare la configurazione hardware e la mappa I/O prima di sostituire un 60B con un 60L in un impianto in funzione.
