Cavo di estensione 330930-065-01-00 3309300650100 33O93O-O65-O1-OO

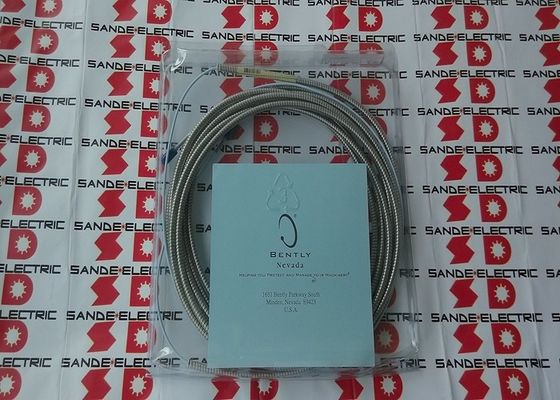

330930-065-01-00| Cavo di prolunga Bently Nevada 3300 NSv — 6,5 m / 75 Ω coassiale / FEP / Armatura in acciaio inossidabile / Sistema di sonda di prossimità

Sistema 3300 NSv: cavo di prolunga nella catena del segnale

Il 330930-065-01-00 è il segmento del cavo di prolunga in una catena di misurazione del trasduttore di prossimità Bently Nevada 3300 NSv. In un sistema 3300 NSv, la catena del segnale è composta da tre componenti: la sonda di prossimità (l'elemento di rilevamento sull'albero), il cavo di prolunga (330930-065-01-00 — questo prodotto) e il sensore di prossimità (il condizionatore di segnale che alimenta la sonda ed emette una tensione proporzionale alla distanza).

La funzione del cavo di prolunga è semplice ma fondamentale: trasmette il segnale della sonda non elaborato dal punto di installazione della punta della sonda al sensore Proximitor, che può essere posizionato in un rack di protezione del macchinario a una certa distanza dall'attrezzatura rotante. Ogni caratteristica elettrica del cavo di prolunga (impedenza, capacità, resistenza) influisce sull'output di misurazione finale del Proximitor, rendendo essenziali specifiche precise del cavo.

Specifiche chiave

Costruzione coassiale da 75 Ω: adattamento di impedenza nei sistemi di prossimità

Il sistema 3300 NSv funziona secondo il principio di misurazione delle correnti parassite che richiede una corrispondenza elettrica precisa lungo tutta la catena del segnale:

Impedenza caratteristica 75Ω:L'impedenza caratteristica del cavo di prolunga è mantenuta a 75 Ω per corrispondere all'impedenza di ingresso del sensore Proximitor. La mancata corrispondenza dell'impedenza tra sonda, cavo e Proximitor, anche piccole deviazioni, introduce onde stazionarie ed errori della scala di misurazione che corrompono la calibrazione del gap-tensione.

Geometria coassiale:La costruzione coassiale (conduttore centrale, dielettrico FEP e schermatura esterna) mantiene un'impedenza costante lungo l'intera lunghezza di 6,5 m. La schermatura ha un duplice scopo: definizione dell'impedenza (conduttore esterno della linea di trasmissione coassiale) e schermatura EMI (impedendo alle interferenze elettromagnetiche esterne di raggiungere il segnale del conduttore centrale).

Vincolo di lunghezza totale del sistema:Il sensore di prossimità specifica la lunghezza totale del cavo del sistema (tipicamente 5 o 7 m) combinando la lunghezza della sonda più il cavo di prolunga. Il cavo di prolunga da 6,5 ​​m più una sonda da 0,5 m = 7 m in totale, corrispondente al requisito di lunghezza del sistema Proximitor di 7 m. Confermare dalla documentazione del sensore di prossimità 3300 NSv che la lunghezza totale del sistema corrisponde alle specifiche del sensore.

Applicazioni

Turbine a vapore e turbine a gas:L'applicazione principale: monitoraggio delle vibrazioni radiali e della posizione della spinta assiale su turbomacchine critiche. Il cavo di prolunga trasmette il segnale della sonda NSv dall'area dei cuscinetti al telaio di protezione del macchinario, spesso montato a distanza dalla carcassa calda della turbina.

Compressori:Compressori di processo centrifughi e alternativi in ​​raffinerie di petrolio, lavorazione del gas e impianti petrolchimici: monitoraggio delle vibrazioni dell'albero radiale e della posizione laterale per la protezione dei macchinari e il monitoraggio delle condizioni.

Pompe e grandi macchine rotanti:Pompe di alimentazione, pompe dell'acqua di raffreddamento e grandi ventilatori nella produzione di energia e nelle industrie di processo: i cavi di prolunga vanno dai punti delle sonde vicino agli alloggiamenti dei cuscinetti ai sensori Proximitor montati su rack.

Generatori e motori:Grandi generatori e motori sincroni in centrali elettriche, stazioni di pompaggio e strutture industriali: i cavi di prolunga per sonde di prossimità collegano i punti di misurazione radiali e assiali al rack di monitoraggio della serie 3500.

Impianti idroelettrici:Ambienti ad alta umidità in cui la resistenza chimica e all'umidità del FEP lo rende l'isolamento del cavo appropriato.

Domande frequenti

D1: Perché la lunghezza totale del sistema (sonda + cavo di prolunga) deve corrispondere alle specifiche del Proximitor?

Il Proximitor 3300 NSv è calibrato per una lunghezza totale del cavo specifica: sistema da 5 o 7 metri. Il guadagno e l'offset dell'uscita del Proximitor sono impostati in fabbrica per la capacità e la resistenza del cavo definite. L'utilizzo di una lunghezza totale del sistema diversa da quella specificata modifica il carico elettrico del circuito della sonda sul Proximitor, spostando la scala di calibrazione tra distanza e tensione e introducendo errori di misurazione. Il cavo di prolunga da 6,5 ​​m (330930-065-01-00) si accoppia con una sonda da 0,5 m per raggiungere i 7 m totali richiesti dal corrispondente sensore di prossimità.

D2: Il 330930-065-01-00 è compatibile con le vecchie sonde di prossimità 3300 RAM?

Sì, il cavo di prolunga 330930 NSv è meccanicamente ed elettricamente compatibile con il sistema di sonde di prossimità 3300 RAM che ha preceduto la serie NSv. Il design NSv è stato progettato per consentire la sostituzione diretta delle sonde RAM 3300 e dei cavi di prolunga con equivalenti NSv, mantenendo la compatibilità con le versioni precedenti per l'aggiornamento dei sistemi dalla tecnologia RAM alla tecnologia NSv.

D3: Cos'è il connettore ClickLoc su 330930-065-01-00 e perché è importante?

ClickLoc si riferisce al connettore in ottone placcato oro di Bently Nevada con un meccanismo di bloccaggio positivo: il connettore si blocca con un clic udibile quando è completamente inserito. Negli ambienti con macchinari vibranti, i connettori non bloccabili si allentano gradualmente, aumentando la resistenza di contatto e introducendo rumore nel segnale o perdite di connessione intermittenti. ClickLoc impedisce ciò trattenendo positivamente il connettore di accoppiamento finché non viene deliberatamente sbloccato dal tecnico.

D4: Quale cablaggio è necessario tra l'uscita del sensore Proximitor e il rack di monitoraggio?

L'uscita del Proximitor (tipicamente -24 V CC, proporzionale al gap) si collega al rack di monitoraggio serie 3500 tramite cablaggio di campo a tre conduttori schermati. Bently Nevada specifica una lunghezza massima del cablaggio sul campo di 305 m (1.000 piedi) per questo cavo a terna: il cablaggio sul campo collega i terminali di uscita Proximitor al modulo di ingresso Proximitor/Velomitor del rack. Il 330930-065-01-00 è solo il segmento coassiale da sonda a Proximitor: il cablaggio sul campo dal Proximitor al rack è specificato separatamente.
