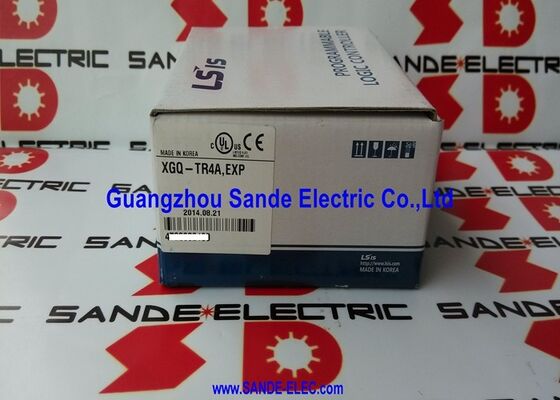

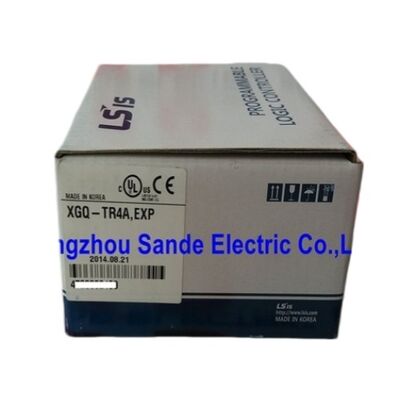

LS PLC XGQ-TR4A Controller di logica programmabile Modulo di uscita della serie XGT XGQ-TR4A,EXP XGQ-TR4A

LS Electric XGQ-TR4A∙ XGK Modulo di uscita del transistor a sink NPN a 32 punti ∙ DC 12/24V / 0,1A per punto / 2A comune / fotoaccoppiatore / ≤1ms

NPN Sink What It Means for Field Wiring (Il significato di NPN Sink per il cablaggio sul campo)

L'XGQ-TR4A è la variante NPN (sink) del modulo di uscita del transistor a 32 punti XGK. La sua controparte PNP (fonte) è l'XGQ-TR4B.

NPN (sink) XGQ-TR4A:Ogni transistor di uscita fornisce il percorso di ritorno a COM (0V). Il terminale positivo dell'alimentazione del campo si connette al carico; il transistor connette l'altro terminale del carico a COM quando viene comandato ON.Flussi di corrente da alimentazione → carico → transistor → COM.

PNP (fonte) XGQ-TR4B:Ogni transistor fornisce l'alimentazione positiva. COM trasporta 24V; il transistor connette 24V al carico quando viene comandato ON.

Se i dispositivi di campo hanno un terminale collegato al bus positivo a 24 V e richiedono un ritorno a 0 V, NPN è corretto.PNP è corretto- La specifica del tipo sbagliato produce un cablaggio in cui le uscite non hanno effetto indipendentemente dallo stato del programma.

Specificità principali

2A Limite comune Il vincolo pratico

Ogni punto può affondare 0,1A; il terminale comune è condiviso con un massimo di 2A. Con 32 punti a pieno 0,1A ciascuno, la corrente simultanea raggiungerebbe i 3.2A ̇ superando il limite.

• A 0,1 A per punto: massimo20 uscite simultaneamente accese(20 × 0,1A = 2,0A)
• A 0,05A per punto (50mA bobina elettronica): tutte e 32 le uscite = 1,6A entro il limite
• A 0,06A per punto: tutti i 32 = 1,92A entro il limite

La maggior parte dei carichi del mondo reale - bobine solenoidi 24VDC, bobine di relè del segnale, indicatori LED - disegna 3060mA. Per questi, 32 uscite attive simultanee rimangono ben all'interno del limite comune di 2A.Il vincolo è importante solo in applicazioni dense che guidano simultaneamente molti carichi ad alta corrente.

Scenari di applicazione

di una lunghezza superiore a 50 mm,32 piloti di valvola a 24VDC, ciascuno 50 ∼ 80 mA. La corrente totale a 70 mA × 32 = 2,24 A si avvicina ma dipende dall'attivazione simultanea ∼ in applicazioni cicliche in cui non tutte le valvole si accendono simultaneamente,ben all'interno del limite 2A.

Guida del relè del segnale:Le uscite XGQ-TR4A guidano gli ingressi della bobina del relè a 24VDC (3050mA ciascuno).

pannelli di indicazione a LED:32 indicatori di stato a ≤ 20 mA ciascuno.

Domande frequenti

Q1: Le uscite NPN possono guidare direttamente carichi induttivi (bolle solenoidi)?

I carichi induttivi generano un picco di retro-EMF quando sono spenti, sopprimendo con un diodo a rotazione libera attraverso la bobina (cathode a alimentazione positiva,Anodo a terminale commutato). Senza soppressione, il retro-EMF degrada la vita del transistor e può causare un spurioso collegamento con i cablaggi adiacenti. Verificare se la bobina elettronica specifica include già la soppressione interna.

D2: Che cosa significa il tempo di risposta ≤1 ms per applicazioni reali?

Il ritardo di 1 ms del transistor dalla comando di uscita del PLC al cambiamento di stato terminale è trascurabile per applicazioni di valvola solenoide, trasportatore e indicatore in cui il dispositivo controllato risponde in 10 100 ms.Per il timing di precisione di microsecondi (generazione di impulsi motori stepper), è necessario un modulo di uscita ad impulsi ad alta velocità dedicato; un modulo di transistor standard non è appropriato.

D3: L'XGQ-TR4A è compatibile con il PLC compatto XGB?

No. L'XGQ-TR4A è un modulo di I/O per il bus PLC modulare XGK. L'XGB utilizza un formato di bus di espansione diverso con i propri moduli di espansione specifici.deve essere specificato il modulo di uscita del transistor della serie XGB appropriato.

D4: Come viene verificato un XGQ-TR4A usato prima dell'installazione?

Montare in una base XGK, alimentare il sistema, comandare ciascuno dei 32 canali ON e OFF individualmente tramite un programma di prova o una funzione diagnostica.galleggia alla tensione di alimentazione quando è spentoQualsiasi canale che rimanga vicino a 0 V quando viene comandato OFF (bloccato) o non riesce a tirare sotto 0,2 V quando ON (bloccato) ha un transistor difettoso.Confirmare che il comportamento del LED corrisponde agli stati ON/OFF attesi durante tutto il ciclo.

D5: Da dove viene ottenuto l' XGQ-TR4A dopo la sospensione?

Attraverso il mercato posteriore di LS Electric XGK, rivenditori di pezzi di ricambio per automazione industriale e fornitori di eccedenze testati.32 punti) contro XGQ-TR4B (PNP), 32 punti) prima di ordinare la distinzione NPN/PNP è fondamentale per la compatibilità del cablaggio.
