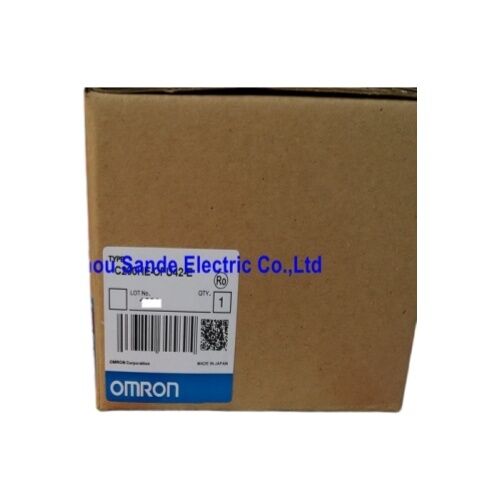

Unità di elaborazione C200HE-CPU42-E C200HECPU42E C200HE-CPU42-E

Omron C200HE-CPU42-E.

Numero della parte:C200HE-CPU42-E

Produttore:Omron (Giappone)

Tipo di prodotto:Unità CPU PLC Serie C200Hα

Serie:C200HE (C200Hα)

Progettato per la continuità del sistema C200H

Il C200HE-CPU42-E è l'unità di CPU di fascia media della famiglia Omron C200Hα, la piattaforma PLC che ha definito l'offerta di automazione di Omron negli anni '90 e all'inizio degli anni 2000.Questi sistemi continuano ad essere utilizzati in impianti di produzione in tutto il mondo, e il motivo principale per cui gli utenti si affidano a questa CPU è la continuità: mantenere intatta la struttura del programma originale, la disposizione del cablaggio e la mappatura I/O senza riprogettare il sistema di controllo.

Con una capacità di programmazione di 7,2K parole e 880 punti di I/O massimi su due rack di espansione, il C200HE-CPU42-E copre il controllo delle macchine di medie dimensionisistemi di trasporto, e apparecchiature di imballaggio senza richiedere una CPU più complessa di quella di cui l'applicazione ha effettivamente bisogno.La velocità di esecuzione di base di 3 μs lo pone ben al di sopra del minimo per i compiti di controllo della sequenza.

La porta RS-232C integrata e lo slot della scheda di comunicazione insieme danno al sistema due percorsi di comunicazione indipendenti: il RS-232C per la programmazione, il monitoraggio o la connessione HMI,e lo slot della scheda di comunicazione per l'espansione della rete come un DeviceNetPer gli ingegneri di manutenzione che lavorano su un sistema C200H installato, questa combinazione significa che le opzioni di comunicazione non sono limitate alla porta seriale di base.

Backup e batteria

Il backup della memoria copre i registri dati HR, l'area dati AR, i valori di contatore di corrente, i dati DM e i dati dell'orologio durante lo spegnimento.Quando appare l' allarme della batteria, deve essere sostituito con il PLC azionato con il rischio di cancellare i dati conservati se la batteria è marginale.

Specificità principali

Domande frequenti

D1: A cosa serve il C200HE-CPU42-E?

È l'unità CPU per i sistemi PLC basati su C200H che esegue programmi scala, gestisce la scansione I / O, coordina le unità di espansione e gestisce la comunicazione RS-232C.Le applicazioni tipiche comprendono le attrezzature di produzione, macchinari di montaggio e controllo dei trasportatori negli impianti C200H esistenti.

D2: Cosa distingue la CPU42-E dalla CPU32-E della stessa serie?

Entrambe sono CPU C200HE, ma la CPU42-E fornisce 7,2K parole di capacità di programma rispetto alle 3,2K parole della CPU32-E e supporta la porta RS-232C (una funzione CPU4x).La CPU42-E è la scelta corretta quando il programma installato richiede la memoria più grande o la porta seriale integrata.

D3: Il C200HE-CPU42-E ha una porta di comunicazione integrata?

Si dando al sistema un secondo percorso di comunicazione indipendente.

D4: Quante unità di espansione può supportare il C200HE-CPU42-E?

Fino a 2 rack di I/O di espansione, 10 unità speciali di I/O e 10 unità di I/O ad alta densità del Gruppo-2 che consentono al sistema di crescere ben oltre il rack di base della CPU pur rimanendo all'interno dell'architettura C200HE.

D5: Il C200HE-CPU42-E è ancora disponibile per un sistema C200H in produzione?

La piattaforma C200H viene interrotta da Omron. Le CPU di sostituzione vengono acquistate attraverso il PLC industriale aftermarket testato e le unità di scambio sono ampiamente disponibili.La CPU42-E da una fonte compatibile è una sostituzione diretta che non richiede alcun programma o cambiamenti di cablaggio per uno scambio simile per simile.
