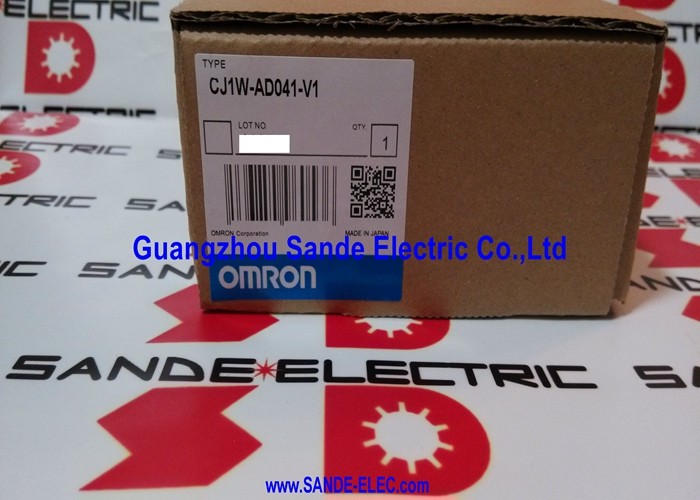

Unità OMRON A/D CJ1W-AD041-V1 CJ1W-ADO41-V1 CJ1WAD041V1

Omron CJ1W-AD041-V1 ∙ CJ-Series 4-Channel Analog Input Unit ∙ 1/8000 Resolution / 250μs per punto / Wire Break Detection / Peak Hold / Removable Terminal

Selezione del raggio di segnale per canale ¢ massima flessibilità in un modulo

Il CJ1W-AD041-V1 configura ciascuno dei suoi quattro canali di ingresso in modo indipendente.e 4?? 20mA sono disponibili su qualsiasi canale senza pulsanti hardware o interruttori. L'assegnazione del range viene effettuata nella tabella dei parametri I/O della CPU CJ.

Questa indipendenza per canale è pratica per i rack di strumentazione a segnale misto: il canale 1 legge un trasmettitore di pressione da 4 ‰ 20 mA, il canale 2 legge un feedback servo da ± 10 V,il canale 3 rileva un'uscita del trasmettitore di temperatura 0 ′ 10 V, e il canale 4 legge un trasmettitore di livello 1 ¢5V ¢ tutto da un modulo, tutto a piena risoluzione.

La risoluzione di 1/8000 (13-bit) fornisce 8.000 conteggi su tutta la gamma di ingresso.L'impostazione opzionale 1/4000 riduce la risoluzione ma aumenta il throughput di conversione dove è necessaria solo una misurazione più grossolana.

Specificità principali

Detezione della rottura del filo Critico per l'integrità del circuito 4 20 mA

Il vantaggio fondamentale del circuito di corrente da 4 ¢ 20 mA rispetto ai segnali di tensione è la sua capacità di rilevare guasti di circuito aperto. Un filo rotto o un trasmettitore difettoso riduce la corrente del circuito al di sotto di 4 mA (spesso a zero),che si trova al di fuori della gamma di segnale validoGli ingressi di tensione standard non possono fare questa distinzione: un cavo rotto legge 0V, che è indistinguibile da un trasmettitore che emette 0V.

Quando la corrente di ingresso scende al di sotto della soglia di rottura del filo, il modulo genera un segnale diagnostico nella sua area dati.Il programma CJ CPU legge questo flag e può attivare un allarme, inibire le uscite dipendenti, o chiamare una sottorutina di gestione dei guasti tutto senza richiedere hardware esterno.

Per gli impianti in cui i guasti del circuito del trasmettitore devono essere rilevati attivamente piuttosto che erroneamente interpretati come zero,la funzione di rottura del filo è la differenza tra un guasto che viene segnalato e uno che causa una lettura falsa silenziosa.

Tenuta di picco e mediazione

Tenuta massima:Cattura e conserva il valore massimo che si è verificato su un canale di ingresso dall'ultimo ripristino.Utilizzato per rilevare picchi transitori che il ciclo di scansione della CPU potrebbe altrimenti mancare, un breve eccesso di tensione o un evento di segnale di breve durata durante processi ad alta velocità.

La media:Riduce l'effetto del rumore elettrico, della vibrazione di uscita del sensore e della variazione dell'alimentazione sul valore misurato.Il risultato medio è quello che legge il programma CPU, mentre il modulo continua a convertire a piena velocità internamente.

Le due funzioni servono a situazioni opposte: il picco di tenuta cattura il massimo del caso peggiore; la mediazione sopprime il rumore per rivelare il segnale sottostante.Entrambi sono configurati per canale nelle impostazioni dei parametri CJ.

Scenari di applicazione

Input del circuito di controllo del processo:Quattro trasmettitori da 4×20 mA (pressione, temperatura, flusso, livello) collegati a un CJ1W-AD041-V1 con rilevamento di rottura del filo attivo su tutti i canali.Un cavo trasmettitore rotto genera un allarme immediato all'operatore senza richiedere un controllo manuale.

Strumentazione per macchine multifunzione:Tre uscite di sensori analogici a ± 10 V e un trasduttore da 4×20 mA collegati allo stesso modulo.Nessun hardware aggiuntivo richiesto per i tipi di gamma mista ¢ ogni canale configura il proprio range in modo indipendente.

Determinazione dei picchi di ispezione della qualità:Un sensore di forza di uscita nell'intervallo 0 ′ 10 V con tenuta di picco attiva. Il modulo conserva il valore massimo di forza da ogni ciclo di stampa indipendentemente da quanto breve sia stato il picco,fornire al programma dati precisi sulla forza di picco senza richiedere un'interruzione ad alta velocità.

Domande frequenti

D1: Tutti e quattro i canali possono funzionare simultaneamente a differenti intervalli di segnale?

Ogni canale è configurato in modo indipendente. Il canale 1 può essere in modalità 420mA, il canale 2 in ± 10V, il canale 3 in 0 5V e il canale 4 in 1 5V, tutti in funzione contemporaneamente.L'assegnazione del range è effettuata nella configurazione dell'unità CX-Programmer o nello strumento di configurazione NX/NJ, non per selezione hardware.

D2: Cosa significa la velocità di conversione di 250 μs in un contesto di sistema CJ?

La cifra di 250 μs è il tempo di conversione A/D per canale.Questo è indipendente dal ciclo di scansione della CPU CJ il modulo converte continuamente in background, e la CPU legge il risultato di conversione corrente di ogni scansione tramite le parole I/O assegnate.

Q3: Quante unità CJ1W-AD041-V1 possono essere installate in un sistema CJ?

Il sistema CJ consente fino a 10 unità speciali di I/O dello stesso tipo (fino al numero di unità 9, 0?? 9).Il numero totale è limitato dall'assegnazione della Special I/O Unit della CPU CJ e dal numero di slot fisici del backplane.

D4: Quale software di programmazione viene utilizzato per configurare il CJ1W-AD041-V1?

CX-Programmer è il software principale per la configurazione del sistema e la programmazione della scala della serie CJ.Wire break enable) è configurato nell'area dati Special I/O Unit all'interno di CX-Programmer o l'equivalente in Sysmac Studio per i sistemi NJ/NX collegati tramite il bus I/O CJ.

D5: Il blocco terminale rimovibile è incluso nel modulo?

Il blocco terminale a vite rimovibile è il collegamento esterno standard per il CJ1W-AD041-V1.che consente la sostituzione del modulo mentre i cavi di campo rimangono terminati sul blocco staccatoCiò facilita la sostituzione dei moduli a scambio caldo con un minimo di tempi di fermo.
