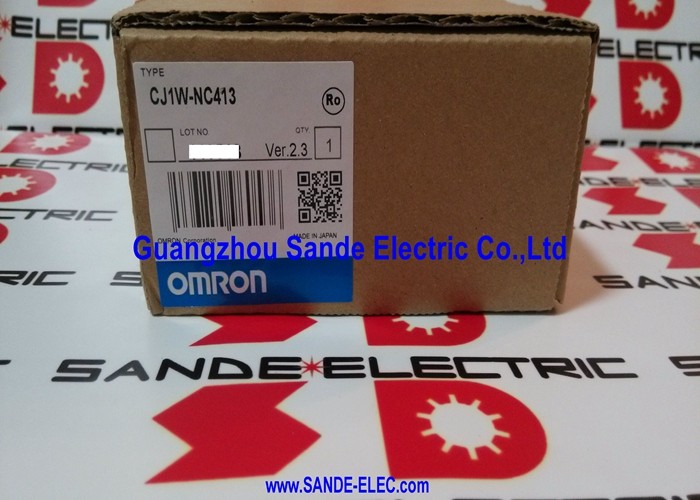

Omron PLC NC Unit CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413 Unità di controllo della posizione a 4 assi

Visualizzazione

IlCJ1W-NC413è unUnità di controllo della posizione a 4 assiper ilAutobus I/O CJI dati pubblicati da Omron lo identificano come unUnità speciale di I/Ocon4 canali di uscita d'impulso,Frequenza massima di uscita dell'impulso di 500 kHz, e il sostegno perfino a 4 assi PTP.

Gli stessi dati mostrano anche che accetta diversi tipi di input digitali, tra cuiSegnali di linea RS-422, NPN, PNP e senza tensione, durante l' usoImpulso di uscita del collettore aperto NPN.

Ciò che rende questa unità preziosa nel controllo di macchine reali è il suo ruolo di semplice piattaforma di posizionamento del treno di impulsi.

Omron descrive la famiglia CJ1W-NC_3 comeun comando di posizionamento punto-punto con uscita di pulso, sostenendoAccelerazione/rallentamento trapezoidale o in curva S, comandi diretti di posizionamento delle scale, controllo della posizione e della velocità, interpolazione lineare e dati di posizionamento basati sulla memoria.

Questo gli dà un posto molto pratico nelle macchine che hanno bisogno di posizionamento deterministico a passo o servo senza passare a un'architettura di rete di movimento più complessa.

Dati tecnici

Valore di applicazione

Il CJ1W-NC413 si adatta benemacchine di indicizzazione, unità di trasferimento, apparecchiature di imballaggio compatto, sistemi di pick-and-place e semplici applicazioni a asse coordinatoin cui è già presente un PLC della serie CJ e il movimento del pulso è il metodo di controllo preferito.

Perché fornisce quattro assi da una speciale slot I/O,è particolarmente utile quando diversi canali di posizionamento indipendenti devono rimanere strettamente integrati con la logica del PLC piuttosto che essere suddivisi in hardware di movimento separato.

Questa è un'inferenza di ingegneria basata sulla struttura di uscita di impulsi a quattro assi, 500 kHz e sulla descrizione della famiglia di movimenti CJ pubblicata dal modulo.

Ha anche un buon valore di sostituzione nei sistemi installati.

Quando un armadio è stato originariamente costruito intorno a un CJ1W-NC413, abbinando lo stesso modulo di solito conserva l'allocazione originale dell'asse, il layout del connettore di campo,e approccio di programmazione di movimento lato PLC con molto meno sforzo di ridisegnare la sezione di movimento.

Nel lavoro di manutenzione, questa continuità è spesso più utile che adottare una piattaforma più nuova nel bel mezzo della produzione.

Si tratta di un'inferenza di ingegneria supportata dal ruolo definito del modulo nella linea di prodotti CJ motion.

Sostituzione e prospettiva di selezione

Per il lavoro di sostituzione, il CJ1W-NC413 deve essere abbinato da:numero di assi, tipo di impulso-uscita, formato del segnale di ingresso e tipo di connettore, non solo dal cognome CJ.

Le specifiche pubblicate mostranoCollettori FCN,due connettori I/O, euscita dell'impulso del collettore aperto, quindi questi dettagli sono importanti direttamente per il cablaggio di campo e la compatibilità dell'unità.

Sui sistemi di movimento a pulso, l'adeguamento esatto di solito evita inutili cambiamenti di avvio e conserva il comportamento originale della macchina in modo più affidabile.

Domande frequenti

Q1: Che tipo di modulo è CJ1W-NC413?
Si tratta di unUnità di controllo della posizione a 4 assiper la piattaforma PLC della serie CJ.

In termini pratici, aggiunge una capacità di movimento di pulso a un CJ PLC piuttosto che agire come una fetta generale di I / O.

D2: Quali tipi di applicazioni di movimento gli si adattano meglio?
Mi sta bene.compiti di posizionamento punto-puntocome l'indicizzazione, il trasferimento, il movimento dell'alimentatore e il posizionamento su più assi in cui l'uscita d'impulso è il metodo di controllo previsto.

La descrizione della famiglia pubblicata da Omron evidenzia anche l'accelerazione/rallentamento trapezoidale o in curva S, il posizionamento diretto della scala e le funzioni di interpolazione,con una lunghezza massima non superiore a 20 mm,.

D3: Perché la frequenza di impulso di 500 kHz è importante?
Perché la frequenza dell'impulso influenza direttamente la velocità e la precisione con cui l'asse di movimento può essere guidato in un sistema di pulso-treno.

Un'uscita di classe 500 kHz dà al modulo spazio per gestire compiti di posizionamento più veloci o più precisi rispetto alle unità di movimento a bassa velocità.Questa è un'inferenza di ingegneria basata sulla specifica di output di impulso massimo pubblicata.

D4: Perché il tipo esatto di uscita è importante quando si sostituisce questa unità?
Perché gli azionamenti collegati e il cablaggio del campo sono costruiti intorno a una specifica interfaccia elettrica.

Il CJ1W-NC413 utilizzaImpulso di uscita del collettore aperto NPN, quindi sostituirlo con lo stile di uscita di impulsi sbagliato può cambiare il modo in cui l'hardware di movimento riceve comandi.

Q5: Cosa deve essere controllato prima di ordinare?
Controllare il numero di componente installato, il numero di assi controllati, i tipi di segnale di ingresso/uscita richiesti e la disposizione dei connettori FCN già utilizzati nell'armadio.

Questi dettagli di solito contano di piu' dell'aspetto del modulo sull'hardware di controllo del movimento.
