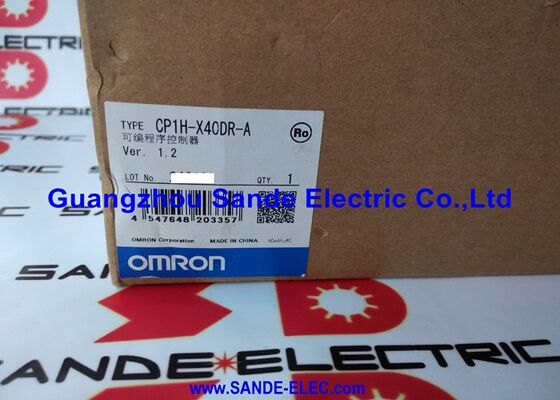

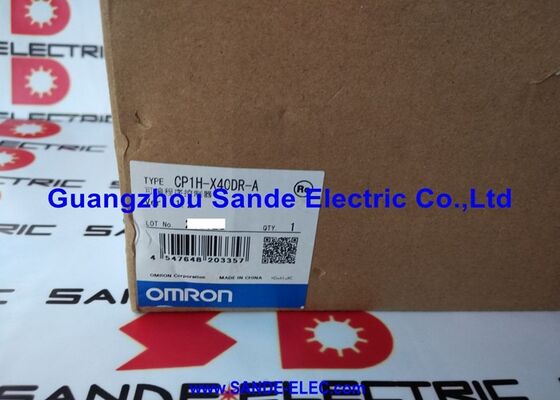

Omron PLC CP CP1H-X40DR-A CP1HX40DRA CP1H-X4ODR-A

Omron CP1H-X40DR-A. ∙ CP1H Compact PLC ∙ 24 DI + 16 Relay / AC 100 ∙ 240V / 100kHz HSC ×4 / 100kHz Pulse Out ×2 / USB / 20K Step / 0.1μs / IP20

Contatore ad alta velocità a 100 kHz + uscita di impulsi a 100 kHz

Il CP1H-X40DR-A integra quattro canali hardware di conteggio ad alta velocità e due canali hardware di uscita di impulsima hardware dedicato contatore/timer che opera indipendentemente dal ciclo di scansione della CPU.

HSC (controllore ad alta velocità):Quattro canali accettano codificatori monofase o impulsi di sensori fino a 100 kHz o segnali bifase (quadratura A/B) fino a 50 kHz.L'incremento dei contatori su ogni impulso in entrata tra le scansioni del programmaUtilizzato per il monitoraggio della posizione dell'encoder, il conteggio della produzione, la totalizzazione del flusso e la misurazione della velocità.

Impulso di uscitaDue canali generano pulsazioni fino a 100 kHz, guidando i controller del motore passo a passo o i servo drive in modalità posizione o velocità. The pulse output supports independent operation (each channel at its own frequency) or synchronised output (both channels locked to the same reference) for two-axis coordinated motion without an external motion controller.

Specificità principali

Sink/Source (PNP/NPN) Input selezionabili Global Sensor Compatibility

I 24 ingressi digitali selezionano tra il funzionamento del lavandino (NPN) e della sorgente (PNP) in base alla configurazione del cablaggio, senza bisogno di un cambiamento di hardware o di varianti di modello.Le convenzioni europee sulle macchine utilizzano in genere sensori PNP (fonte)■ le installazioni giapponesi e nordamericane utilizzano spesso sensori NPN (sink).rendendolo pratico per i costruttori di macchine che spediscono a più mercati.

Optocoupler isolation between the 24VDC input field and the PLC's internal logic prevents ground loop currents and transient voltages from reaching the CPU — the field and logic sides are electrically independent.

Scenari di applicazione

Macchine per l'imballaggio:alimentazione della pellicola, sigillamento termico e conteggio dei prodotti in un CP1H-X40DR-A. L'uscita di impulsi azionare il motore passo per l'avanzamento della pellicola; HSC traccia l'encoder sul meccanismo di taglio;le uscite del relè controllano l'elemento di tenuta e l'attuatore di rigetto.

Sistemi di smistamento a trasportatore:24 ingressi di sensori che coprono il rilevamento del prodotto in più sezioni di trasportatore.L'HSC integrato conta i prodotti per ogni ramo.

Macchine utensili di piccole dimensioni e apparecchiature di prova:Controllo sequenziale (agganciamento, taglio, scarico) tramite uscite di relè. Feedback dell'encoder tramite HSC. RS-232C per la comunicazione con uno strumento di misurazione; USB per l'accesso alla programmazione del laptop.

Pompe idriche e stazioni HVAC:Importi di interruttore di livello e pressione al 24DI. Contattori del motore della pompa e solenoidi della valvola sulle uscite del relè. RTC integrato per operazioni programmate e registrazione degli eventi.

Domande frequenti

D1: Il CP1H-X40DR-A può sostituire un CP1H-X40DT-A (uscita del transistor) in un impianto esistente?

Funzionalmente il CP1H-X40DR-A (uscita del relè) differisce dal CP1H-X40DT-A (uscita del transistor) principalmente nelle caratteristiche di commutazione dell'uscita.le uscite dei transistor sono solo a corrente continua, ma passano più velocemente e non hanno usura meccanicaLa logica del programma è identica tra le due varianti. Il cablaggio di campo differisce perché le uscite del transistor sono di tipo sorgente o pozzo, mentre le uscite del relè sono contatti indipendenti dalla tensione.

D2: Quali moduli di espansione sono compatibili con il CP1H-X40DR-A?

La serie CP1H supporta unità I/O di espansione della serie CJ collegate tramite il connettore I/O di espansione della serie CP1H e unità I/O di espansione della serie CP.È possibile aggiungere fino a 3 unità di espansione della serie CP o unità di I/O della serie CJ (attraverso adattatore)L'analogia, la temperatura e l'espansione I/O specializzata sono disponibili attraverso il connettore di espansione CJ.

D3: Quali strumenti e linguaggi di programmazione supporta il CP1H-X40DR-A?

CX-Programmer è l'ambiente di programmazione principale per il CP1H. Supporta la programmazione di Schemi di scala (LD) e Lista di istruzioni (IL) in conformità con la IEC 61131-3.La porta USB connette un PC in esecuzione CX-Programmer per il download del programmaCX-Designer viene utilizzato per lo sviluppo di pannelli HMI collegati alla porta di espansione RS-232C.

D4: Come funziona l'orologio in tempo reale (RTC)?

Il RTC interno del CP1H-X40DR-A mantiene i valori di anno, mese, giorno, giorno della settimana, ora, minuto e secondo in posizioni di memoria DM dedicate.Il programma legge i dati dell'orologio e li utilizza per operazioni programmate (avvio/arresto in orari specifici), timing degli eventi nei registri dei dati e gestione delle ricette che modifica i parametri di produzione per turno o giorno.

Q5: Quali protocolli di comunicazione sono supportati tramite le opzioni di espansione?

Attraverso i due slot della scheda opzionale, il CP1H-X40DR-A supporta RS-485 (per Modbus RTU, CompoWay/F e altri protocolli seriali) ed Ethernet (EtherNet/IP, TCP/IP socket communications).La connettività EtherNet/IP consente al CP1H-X40DR-A di partecipare alle reti EtherNet/IP insieme ai controller della serie CJ2 e NJ come nodo del dispositivoLe opzioni DeviceNet e PROFIBUS sono disponibili anche tramite opzioni specifiche o schede di comunicazione.
