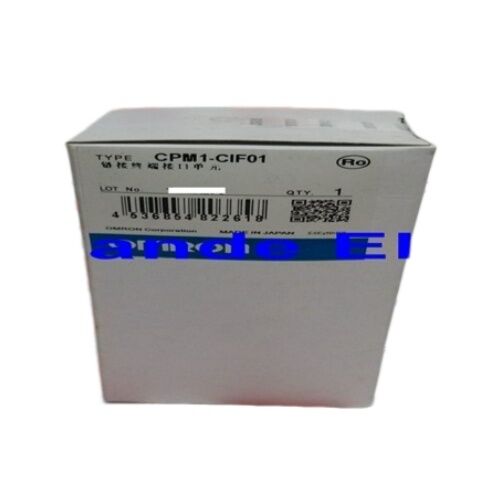

Omron CPM1-CIF01 Modulo di comunicazione CPM1-CIFO1 CPM1CIF01

Omron CPM1-CIF01 | Adattatore RS-232C per porta periferica: combinazioni CPM1/CPM1A/CPM2A/SRM1/Host Link + programmazione/cavo XW2Z

Numero di parte:CPM1-CIF01

Produttore:Omron Corporation (Giappone)

Connettore lato PC:D-sub a 9 pin (RS-232C)

Combinazioni di cavi:

• XW2Z-200S-CV (2 m) / XW2Z-500S-CV (5 m) — per connessione porta COM PC standard
• XW2Z-200S-V (2 m) / XW2Z-500S-V (5 m) — disposizione di collegamento alternativa

Cosa fa effettivamente il CPM1-CIF01

I PLC CPM1/CPM1A/CPM2A comunicano attraverso una porta periferica che funziona a livelli logici TTL: oscillazioni di tensione di 0–5 V. Le porte seriali PC standard e gli adattatori USB-seriale funzionano a livelli RS-232C: oscillazioni di tensione da ±3 V a ±15 V. Questi non sono compatibili senza un convertitore di livello.

Il CPM1-CIF01 è quel convertitore di livello. Si collega al connettore della porta periferica del PLC, converte i livelli del segnale TTL in RS-232C e presenta un connettore maschio D-sub a 9 pin accettato dall'interfaccia seriale del PC. Senza questo adattatore (o un equivalente), non esiste un percorso diretto da un PC che esegue CX-Programmer o SYSMAC-CPT alla porta del programma del PLC. Il CPM1-CIF01 è l'interfaccia fisica che rende possibile la connessione.

Specifiche chiave

Selezione del cavo: quale cavo XW2Z utilizzare

I cavi di tipo CV (XW2Z-xxxS-CV) sono specificati negli schemi di collegamento standard di Omron per la programmazione da PC a CPM1A/CPM2A tramite CPM1-CIF01. Verificare la combinazione di cavi specifica dalla guida di collegamento Omron per il modello di PLC installato prima di ordinare: la combinazione corretta dipende dal tipo di PLC e dall'interfaccia del PC.

Scenari applicativi

Messa in servizio iniziale del programma:Collegare il CPM1-CIF01 alla porta della periferica CPM1A, collegare il cavo XW2Z-200S-CV alla porta COM del PC (o all'adattatore da USB a seriale), aprire CX-Programmer, selezionare la porta COM corretta alla velocità di trasmissione appropriata e andare online per il download del programma.

Diagnosi dei guasti sul campo:Una macchina dotata di CPM2A sviluppa un guasto imprevisto durante la produzione. Collega il laptop tramite CPM1-CIF01 e cavo, vai online in CX-Programmer e monitora gli stati I/O e i valori della tabella dati in tempo reale senza arrestare la macchina.

Connessione HMI Host Link:Un piccolo pannello operatore comunica tramite Host Link. Il CPM1-CIF01 fornisce l'interfaccia RS-232C tra la porta seriale del pannello e la porta periferica del PLC, consentendo al pannello di leggere e scrivere gli indirizzi dei dati del PLC.

Kit di manutenzione di ricambio:I sistemi CPM1A e CPM2A rimangono in servizio a livello globale. Mantenere un CPM1-CIF01 nel kit di manutenzione elimina il ritardo nel procurarsene uno quando è necessario l'accesso al programma di emergenza in una posizione remota della macchina.

Domande frequenti

D1: Perché è necessario un adattatore separato invece di collegare un cavo direttamente al PLC?

La porta periferica CPM1/CPM1A/CPM2A utilizza livelli di tensione TTL (logica 0–5 V). Le porte seriali RS-232C del PC utilizzano segnali da ±3 V a ±15 V. Questi livelli sono elettricamente incompatibili: il collegamento diretto di un cavo RS-232C alla porta periferica TTL produce comunicazioni inaffidabili o assenti. Il CPM1-CIF01 esegue la traslazione della tensione tra i due standard.

Q2: Quale cavo è corretto per la connessione della porta COM di un PC portatile standard?

L'XW2Z-200S-CV (2 m) o l'XW2Z-500S-CV (5 m) sono specificati negli schemi di collegamento standard di Omron per le connessioni della porta seriale D-sub a 9 pin compatibile con PC AT tramite CPM1-CIF01. Per gli adattatori da USB a seriale che presentano una porta COM virtuale, si applicano gli stessi cavi: l'adattatore appare al PC come una porta COM standard. Selezionare la lunghezza del cavo in base alla disposizione dell'armadio.

Q3: Quale software di programmazione si collega tramite CPM1-CIF01?

CX-Programmer (parte della suite software CX-One di Omron) è l'attuale ambiente di programmazione per i PLC CPM1, CPM1A e CPM2A. Nelle impostazioni di connessione di CX-Programmer, selezionare la porta COM, il tipo di collegamento RS-232C e impostare la velocità di trasmissione in modo che corrisponda alla configurazione della porta periferica del PLC (tipicamente 9600 baud per CPM1A/CPM2A). Anche il software legacy SYSMAC-CPT si collega tramite questo adattatore.

D4: Il CPM1-CIF01 è specifico per determinati modelli CPM o ampiamente compatibile?

Il CPM1-CIF01 è compatibile con le famiglie di controller CPM1, CPM1A, CPM2A e SRM1, che condividono tutte lo stesso connettore della porta periferica e le specifiche del livello del segnale TTL. Non è compatibile con la serie CJ o altre famiglie di PLC Omron che utilizzano configurazioni di porte diverse. Confermare la compatibilità con lo specifico modello di PLC installato dalla documentazione di connessione Omron.

Q5: Da dove proviene il CPM1-CIF01?

Attraverso la rete di distribuzione autorizzata di Omron (per le scorte nuove e vecchie) e attraverso il mercato post-vendita degli accessori legacy Omron: rivenditori di componenti per l'automazione industriale e fornitori in eccedenza. Includere nell'ordine il gruppo cavi XW2Z appropriato: l'adattatore da solo senza il cavo corretto non completa il percorso di comunicazione da PC a PLC. Verificare il tipo di cavo dalla guida di connessione Omron per il modello di PLC installato.
