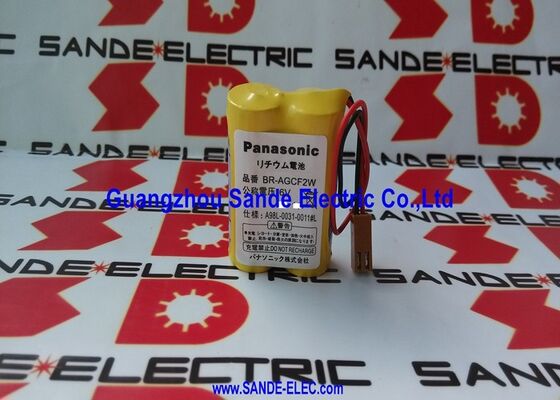

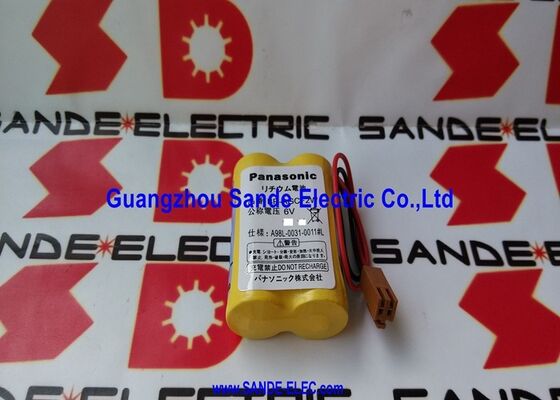

Nuova batteria Panasonic BR-AGCF2W 6V

BR-AGCF2W | Batteria al litio Panasonic da 6 V - 2 celle / 1800 mAh / FANUC Beta SVU / Beta iSV / Circuito di backup ABS

Backup della memoria e della posizione assoluta per i sistemi FANUC Beta

BR-AGCF2W è la batteria al litio a doppia cella da 6 V di Panasonic per servoamplificatori FANUC Beta, utilizzata specificamente per alimentare il circuito ABS (Absolute Positioning System) all'interno delle unità Beta SVU e Beta iSV. Due celle Panasonic BR-A collegate in serie producono l'uscita da 6 V richiesta dal CMOS interno dell'amplificatore e dalla memoria dell'encoder assoluto.

In un sistema di posizionamento assoluto, il servoencoder traccia continuamente la posizione dell'asse, anche quando il CNC è spento. BR-AGCF2W fornisce la corrente di standby di basso livello necessaria al contatore di posizione e alla memoria dell'encoder per mantenere questi dati di posizione assoluta. Quando viene ripristinata l'alimentazione, il CNC legge la posizione mantenuta direttamente dall'encoder: non è necessaria alcuna corsa di riferimento (homing).

Specifiche chiave

Celle BR-A Panasonic: perché queste celle specifiche

BR-AGCF2W è costruito con celle BR-A di Panasonic, le celle OEM specificate da FANUC per i pacchi batteria dell'amplificatore Beta. Le celle BR utilizzano la chimica del litio poli (monofluoruro di carbonio) (Li-CFₓ):

Curva di scarico piatta:La tensione di uscita rimane quasi costante dalla carica completa fino quasi all'esaurimento: il CMOS e la memoria dell'encoder ricevono un'alimentazione stabile di 6 V per quasi tutta la durata della batteria, anziché diminuire gradualmente.

Autoscarica molto bassa:Meno dell'1% all'anno a 25°C: la batteria mantiene la sua capacità per 10 anni di stoccaggio con perdite minime. Un BR-AGCF2W appena installato garantisce la sua capacità nominale anche anni dopo la produzione.

Ampio intervallo di temperature:Da −40°C a +85°C: affidabile in tutti gli ambienti di quadri elettrici industriali, dalle celle frigorifere alle sale macchine calde.

Scenari applicativi

Allarme batteria circuito ABS su unità Beta:Un servoasse Beta su una macchina controllata da FANUC visualizza un allarme batteria ABS. Il BR-AGCF2W viene sostituito durante la manutenzione pianificata: i dati sulla posizione assoluta vengono mantenuti intatti, l'homing evitato al riavvio.

Prevenzione del ripristino dell'encoder assoluto della macchina CNC:Un centro di lavoro con encoder assoluti su tutti gli assi richiede una corsa di homing solo una volta durante la configurazione iniziale: BR-AGCF2W mantiene le posizioni assolute di tutti gli assi durante ogni successivo ciclo di accensione.

Domande frequenti

D1: Cos'è l'allarme di avviso della batteria ABS su un amplificatore FANUC Beta?

Il CNC visualizza un allarme specifico dell'asse (in genere codice 9F o serie SV-300 a seconda del tipo di CNC) quando la tensione BR-AGCF2W scende al di sotto della soglia di rilevamento. Sostituirla all'allarme di avviso, prima che l'esaurimento completo della batteria provochi la perdita assoluta dei dati di posizione e forzi un ciclo completo di homing.

Q2: È possibile sostituire BR-AGCF2W con l'alimentazione accesa o è necessario spegnere il CNC?

Sostituirlo con l'alimentazione CNC accesa. Mentre è alimentato, l'alimentazione dell'amplificatore mantiene la memoria dell'encoder ABS: la batteria può essere scollegata e ricollegata senza perdita dei dati di posizione. La sostituzione con lo spegnimento rischia di perdere i dati di posizione assoluta se la nuova connessione della batteria richiede più di qualche secondo.

Q3: Qual è la differenza tra BR-AGCF2W (connettore marrone) e BR-AGCF2P (altro connettore)?

Entrambi sono pacchi batteria Panasonic BR-A da 6 V e 2 celle: la differenza sta nel tipo di connettore. BR-AGCF2W utilizza il connettore JAE a 2 pin (marrone o nero a seconda della revisione dell'assieme); BR-AGCF2P utilizza un formato di connettore diverso. Controllare il connettore della porta della batteria dell'amplificatore prima di ordinare per confermare la variante corretta.

D4: Quanto dura BR-AGCF2W in servizio su un amplificatore FANUC Beta?

Tipicamente 3–5 anni di normale servizio CNC. La batteria si scarica solo quando il CNC è spento: le macchine in funzione 24 ore su 24, 7 giorni su 7, durano più a lungo di quelle spente quotidianamente. Sostituire all'allarme della batteria indipendentemente dal tempo trascorso; non aspettare che l'allarme aumenti.
