GE Fanuc Versamax Modello IC200UDR164-DKC PLC IC200UDR164DKC IC2OOUDR164-DKC

IC200UDR164-DKC | Micro PLC GE Fanuc VersaMax: ingresso 40×24 V CC / 24 uscite relè / 120–240 V CA / 8 ingressi HSC / RS-232C / 4 unità di espansione / Revisione DKC

Un micro PLC completo, non solo un modulo I/O

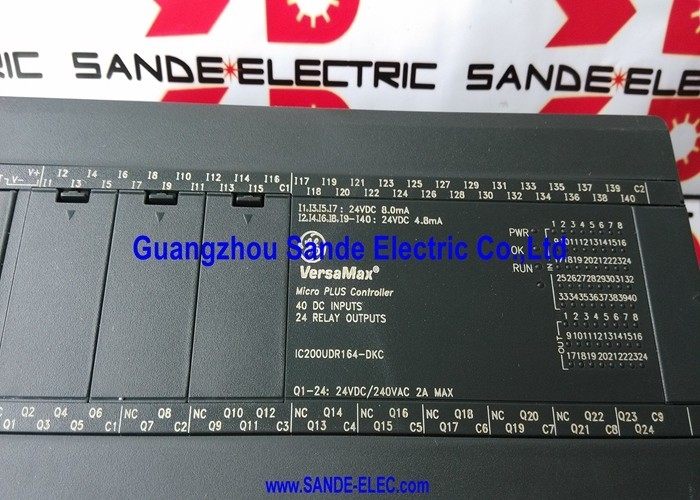

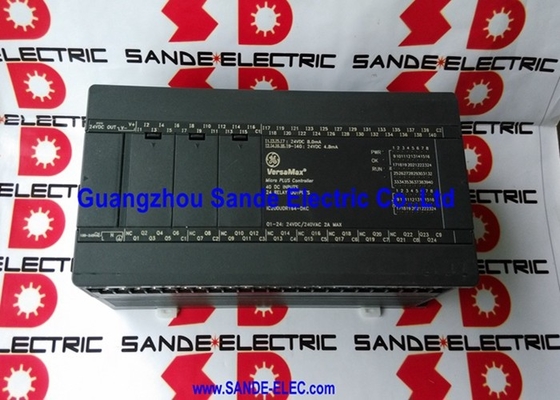

L'IC200UDR164-DKC è un Micro PLC VersaMax completo: processore, alimentatore, ingressi digitali e uscite relè, tutto in un unico alloggiamento. Questa non è una scheda I/O autonoma; è un controllore programmabile autonomo con CPU integrata, esecuzione del programma e I/O sul campo.

La designazione "UDR164" ha un significato funzionale: l'unità fornisce 40 ingressi digitali CC e 24 uscite relè nel formato a 64 punti (U = VersaMax, D = ingresso CC, R = uscita relè, 164 = 64 punti con alimentazione 120/240 V CA). Il suffisso DKC identifica la revisione hardware di questa build specifica.

Con un ingresso di alimentazione di 120–240 V CA, questa unità si collega direttamente alla rete CA senza un alimentatore CC separato: il convertitore CA/CC interno alimenta sia la logica del PLC che i circuiti di ingresso. Per i progetti di armadietti in cui l'alimentazione CA è la fonte di alimentazione primaria, questo elimina un componente.

Specifiche chiave

24 uscite relè Form C: controllo di campo a tensione mista

Ognuna delle 24 uscite relè è un contatto Form C (SPDT), un relè di commutazione con terminali normalmente aperti, normalmente chiusi e comuni. Questo modulo di contatto offre la massima flessibilità di cablaggio:

Normalmente aperto (NO):Controllo del carico standard: bobina di avviamento del motore, elettrovalvola, allarme.

Normalmente chiuso (NC):Applicazioni a prova di guasto: circuiti che devono essere energizzati quando l'uscita è disattivata e diseccitati quando attivata.

Comune (COM):Accetta qualsiasi tensione di alimentazione di campo compresa nella portata dei contatti del relè. I carichi da 120 V CA, i carichi da 230 V CA e i carichi da 24 V CC si collegano allo stesso banco di relè senza hardware di adattamento della tensione: il contatto del relè è elettricamente indipendente dall'alimentazione del PLC.

Scenari applicativi

Pannelli macchina compatti alimentati in AC:L'unità si collega direttamente al bus CA del pannello. Non è necessario alcun modulo di alimentazione da 24 V CC per il PLC stesso, semplificando la progettazione del pannello per macchine con infrastruttura di alimentazione solo CA.

Controllo relè multizona:24 relè Form C che controllano in modo indipendente avviatori motore, solenoidi delle valvole e contatti di allarme a tensioni di campo miste CA e CC, il tutto da un unico alloggiamento del controller.

Conteggio della produzione ad alta velocità:Impulsi dell'encoder o del sensore provenienti da un massimo di 8 contatori tracciati simultaneamente in modalità HSC. Il programma legge i conteggi accumulati a ogni scansione per il controllo batch, la misurazione della lunghezza o il monitoraggio della velocità.

Domande frequenti

Q1: Qual è il suffisso di revisione "-DKC" e influisce sulla compatibilità?

Il suffisso DKC identifica la revisione hardware specifica dell'IC200UDR164. Le revisioni riflettono gli aggiornamenti dei componenti o della produzione mantenendo le stesse specifiche funzionali e compatibilità del programma. Un'unità DKC sostituisce le revisioni precedenti dell'IC200UDR164 (come AD, CB, ecc.) senza modifiche al programma nella maggior parte delle installazioni. Confermare con i requisiti della versione firmware del programma installato se ci sono dubbi sulla compatibilità della revisione.

Q2: Quale software di programmazione si collega all'IC200UDR164-DKC?

La serie VersaMax Micro è programmata utilizzando Proficy Machine Edition (PME) o il precedente software Logicmaster. La connessione avviene tramite la porta seriale RS-232C integrata utilizzando un cavo di programmazione IC200CBL001 o equivalente. Proficy Machine Edition supporta sia i linguaggi di programmazione Ladder Diagram che quelli con Elenco istruzioni per la piattaforma VersaMax Micro.

D3: Le 24 uscite relè possono essere utilizzate contemporaneamente come contatti NA e NC dallo stesso relè?

SÌ. Ogni relè Form C fornisce tutti e tre i terminali — NO, NC e COM — sulla morsettiera. Il programma comanda la bobina del relè; il cablaggio a NO, NC o entrambi determina la modalità di risposta del circuito di campo. Un relè può contemporaneamente chiudere un circuito NA (alimentando una lampada) e aprire un circuito NC (disalimentando un bypass) con un singolo comando di uscita.

Q4: Qual è la differenza tra IC200UDR164 e IC200UDR064?

Entrambi sono Micro PLC VersaMax a 64 punti con 40 ingressi CC e 24 uscite relè. La differenza sta nell'alimentazione: IC200UDR064 utilizza un'alimentazione in ingresso di 24 V CC; IC200UDR164 utilizza 120/240 V CA. Tutte le altre specifiche funzionali (numero di I/O, funzionalità HSC, tipo di relè, connettività di espansione) sono identiche. Scegliere in base alla tensione di alimentazione disponibile nel pannello.

D5: Le uscite relè sono protette contro la commutazione di carichi induttivi?

I contatti relè stessi non includono la soppressione incorporata. Per i carichi induttivi (bobine di avviamento motore, elettrovalvole), si consiglia la soppressione esterna attraverso il carico: una rete di smorzamento per carichi CA o un diodo di ricircolo per carichi CC. Senza soppressione, il picco di back-EMF all'apertura del relè riduce la durata dei contatti nel tempo. Verificare i requisiti di soppressione del carico induttivo dal manuale utente dell'IC200UDR164 per i tipi di carico specifici da commutare.
