GE / Fanuc Cavo in fibra ottica A66L-6001-0026#L8R03 A66L60010026L8R03 A66L-6001-0026/L8R03 A66L-6OO1-OO26#L8RO3

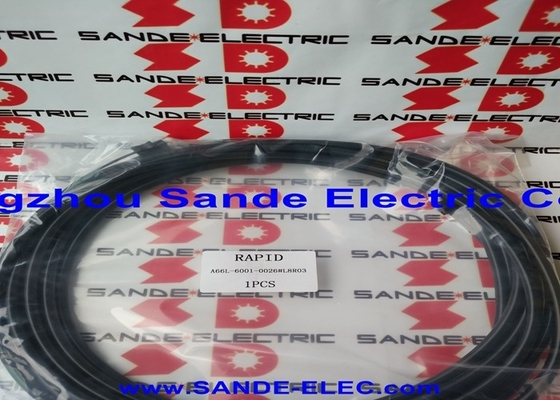

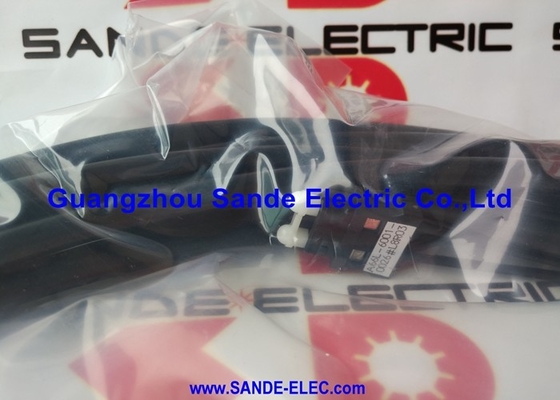

A66L-6001-0026#L8R03 | Cavo in fibra ottica FANUC HSSB - 8 m / N/S con guaina rinforzata / Connessione esterna da CNC a servoazionamento

Collegamento ottico HSSB da 8 metri per la separazione degli armadi a media distanza

A66L-6001-0026#L8R03 è la variante rinforzata da 8 metri della serie di cavi in ​​fibra ottica HSSB (High-Speed ​​Serial Bus) di FANUC, che serve installazioni di controller robot e CNC in cui il quadro elettrico e l'unità di servoazionamento sono separati da una distanza di instradamento del cavo fino a 8 metri. La guaina rinforzata N/S fornisce la protezione meccanica necessaria per il passaggio all'esterno degli armadi di controllo e attraverso i percorsi dei cavi esposti tipici delle installazioni di macchine utensili e sistemi robotizzati.

Con 8 m, l'A66L-6001-0026#L8R03 copre la gamma media delle lunghezze dei cavi HSSB: più lungo delle varianti compatte da 5 m e 7 m, più corto delle varianti da 10 m e con portata estesa maggiore. Questa lunghezza è adatta ai centri di lavoro con armadi di azionamento posizionati dietro o accanto alla macchina, installazioni di robot con moderata separazione tra controller e braccio e corse da pannello a pannello in celle di produzione di medie dimensioni.

Specifiche chiave

Guaina rinforzata N/S: protezione del percorso esterno

La guaina esterna N/S (nylon/rinforzato) sui cavi A66L-6001-0026 fornisce la protezione fisica necessaria per il passaggio all'esterno di un quadro elettrico chiuso:

Protezione meccanica:La guaina esterna rinforzata resiste all'abrasione causata dai bordi delle passerelle portacavi, dal percorso dei tubi e dal contatto accidentale con gli elementi strutturali delle macchine utensili, gli utensili da taglio e le attrezzature di manutenzione. Senza questa protezione, il nucleo della fibra ottica – che trasmette i dati sotto forma di luce ma è fisicamente fragile rispetto al rame – sarebbe vulnerabile ai danni.

Flessibilità senza fragilità:Nonostante la struttura rinforzata, la guaina N/S mantiene una flessibilità sufficiente per il passaggio del cavo attorno agli angoli, attraverso passerelle portacavi e lungo le strutture della macchina senza superare il raggio minimo di curvatura della fibra ottica.

Resistenza ambientale:La guaina N/S resiste all'esposizione alla nebbia di fluido da taglio, all'olio e al refrigerante incontrata durante l'instradamento dei cavi lungo le strutture delle macchine utensili CNC.

Distinzione da A66L-6001-0023 senza guaina:La serie A66L-6001-0023 senza guaina è destinata esclusivamente al percorso protetto all'interno dell'armadio. Il modello A66L-6001-0026 con guaina N/S è la scelta corretta per qualsiasi percorso di cavi che lascia la protezione di un quadro elettrico chiuso.

Applicazioni

Centri di lavoro CNC con armadi di azionamento adiacenti:Servosistemi FANUC αi in cui l'armadio dell'azionamento è posizionato dietro o accanto alla macchina: 8 m di corse a media distanza da pannello a pannello, compresa la tolleranza di instradamento.

Sistemi robotici FANUC: controller R-30iA/R-30iB/R-30iB+:Installazioni di robot in cui l'armadio del controller è posizionato a distanza moderata dall'elettronica del braccio del robot o dal modulo servo: 8 m forniscono al collegamento ottico HSSB un margine di instradamento.

Celle di produzione multimacchina:Celle di produzione con un controller CNC FANUC centrale e pannelli di servoazionamento distribuiti in tutta la cella: cavi ottici da 8 m raggiungono le singole stazioni di azionamento all'interno di layout di celle di produzione di medie dimensioni.

Domande frequenti

D1: Perché l'HSSB utilizza la fibra ottica anziché il cavo elettrico?

L'HSSB trasmette dati seriali multi-megabit tra il CNC e i servoazionamenti ad alta velocità. La fibra ottica è completamente immune alle interferenze elettromagnetiche provenienti dai transitori di commutazione IGBT del servoazionamento, interferenze che danneggerebbero i cavi dei segnali elettrici. La fibra elimina inoltre i problemi di loop di terra tra armadi separati che hanno un diverso potenziale di terra. L'interfaccia ottica è il motivo principale per cui le installazioni FANUC HSSB possono ottenere una comunicazione servo affidabile nell'ambiente elettricamente rumoroso degli armadi di azionamento.

D2: È possibile utilizzare A66L-6001-0023 (cavo FSSB più corto) al posto di A66L-6001-0026 per il routing esterno?

Il codice A66L-6001-0023 è il cavo FSSB (bus diverso) con una struttura senza guaina solo per uso protetto all'interno dell'armadio. A66L-6001-0026 è il cavo HSSB con guaina rinforzata N/S per passaggio esterno. I due cavi servono diverse interfacce bus (FSSB vs HSSB) e diversi ambienti di installazione: nessuno dei due sostituisce l'altro.

D3: Qual è la lunghezza massima del cavo per le connessioni FANUC HSSB?

FANUC specifica la lunghezza massima del cavo HSSB in base al budget del collegamento ottico: la perdita ottica massima che i ricevitori HSSB possono tollerare alla velocità dati richiesta. I cavi A66L-6001-0026 fino a 30 m sono elencati nel catalogo dei cavi FANUC e FANUC conferma le lunghezze massime dei cavi nei manuali di connessione del controller CNC e del robot. Il cavo da 8 m rientra ampiamente nel budget del collegamento ottico specificato. Per cicli molto lunghi, verificare dalla documentazione FANUC il modello di controller specifico.

D4: Il cavo è reversibile: entrambe le estremità possono essere collegate al controller o all'unità?

Sì, i connettori ottici R03 su entrambe le estremità dell'A66L-6001-0026#L8R03 sono fisicamente identici. La fibra trasmette la luce in entrambe le direzioni simultaneamente (la trasmissione e la ricezione sono generalmente fibre separate all'interno del cavo). Entrambe le estremità possono connettersi alla porta del controller o alla porta del servoazionamento: la connessione è simmetrica rispetto alla direzione fisica.
