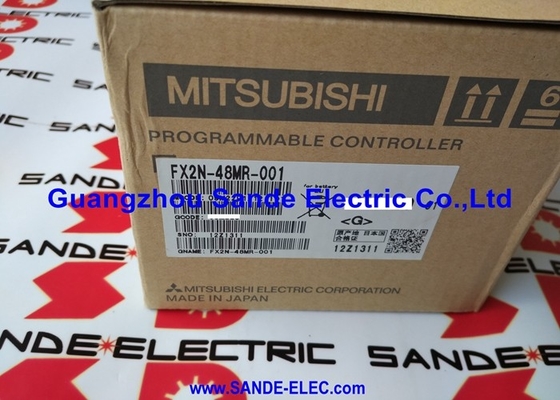

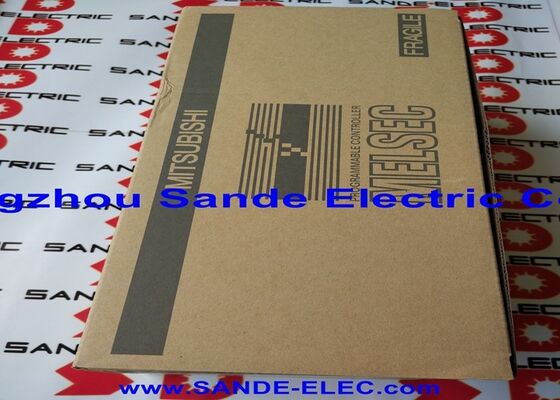

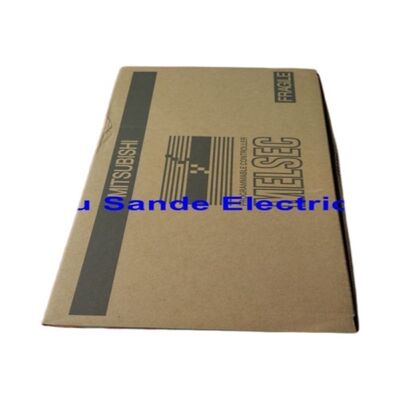

Controller logico programmabile PLC Mitsubishi FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 | PLC compatto MELSEC FX2N a 48 punti — 24 DI / 24 uscite relè / 100–240 V CA / 50 VA / 8.000 passi / RS-422

48 punti, uscite relè, alimentazione CA: il profilo pratico dell'FX2N-48MR

FX2N-48MR-001 è il membro a 48 punti della famiglia MELSEC FX2N: un passo indietro nel numero di I/O rispetto all'FX2N-64MR a 64 punti e un passo avanti rispetto all'FX2N-32MR a 32 punti. Ventiquattro ingressi digitali e 24 uscite relè in un unico alloggiamento alimentato in CA, non è necessario alcun modulo di espansione per le applicazioni che rientrano in questo conteggio.

La designazione "MR" è l'indicatore del tipo di uscita: M = unità principale, R = uscite relè. I contatti relè commutano carichi sia CA che CC: le 24 uscite possono controllare bobine di elettrovalvole da 24 V CC, bobine di contattori motore da 230 V CA e spie luminose a tensioni miste dallo stesso controller, con ciascun contatto relè elettricamente isolato dalla logica interna del PLC. Questa flessibilità di tensione è il motivo per cui le varianti di uscita relè rimangono rilevanti nei pannelli delle macchine in cui il cablaggio di campo serve carichi a tensioni diverse da alimentatori diversi.

L'alimentatore CA accetta 100–240 V CA: lo stesso controller alimenta un pannello nordamericano da 120 V CA o un pannello europeo da 230 V CA senza modifiche hardware.

Specifiche chiave

FX2N-48MR-001 nella gamma FX2N: dove si trova

La famiglia di unità principali FX2N comprende cinque dimensioni: 32MR, 48MR, 64MR, 80MR e 128MR: tutte con uscita relè, tutte alimentate in CA, tutte con la stessa porta di programmazione RS-422 e una memoria di programma da 8.000 passi. Il 48MR è la seconda dimensione più piccola. Per una macchina che necessita di 20 ingressi sensore, 15 uscite attuatori e una manciata di punti di riserva per il cablaggio futuro, il 48MR fornisce I/O adeguati senza l'ingombro e il costo maggiori del 64MR.

Il suffisso -001 identifica la versione internazionale dell'FX2N-48MR: intervallo di ingresso di rete internazionale standard (100–240 V CA) in contrapposizione alle specifiche di tensione nazionali del Giappone. È la variante appropriata per le installazioni del mercato non giapponese.

Scenari applicativi

Sistemi di trasporto e smistamento:24 sensori di prossimità, fotocellule e pulsanti sugli ingressi; contattori del motore, solenoidi del deviatore e indicatori sulle uscite relè. L'alimentazione CA si collega direttamente al circuito di rete del pannello.

Macchine confezionatrici e riempitrici:Piloti delle valvole pneumatiche (24 V CC), bobine di avviamento del motore (230 V CA) e spie di segnalazione: tutto dagli stessi contatti relè. Non è necessaria alcuna conversione del relè intermedio per carichi di campo a tensione mista.

Ricambi per manutenzione macchina:Molte macchine dotate di FX2N-48MR rimangono in produzione a livello globale. Una sostituzione con lo stesso numero di modello preserva la mappa degli indirizzi I/O e il cablaggio di uscita originali senza richiedere modifiche al programma o modifiche all'hardware dello stadio di uscita.

Domande frequenti

Q1: Qual è la differenza tra FX2N-48MR-001 e FX2N-48MR-ES/UL?

Il suffisso -001 identifica la variante internazionale senza certificazione UL/cUL. Il suffisso -ES/UL identifica le stesse specifiche internazionali più gli elenchi UL e cUL per i mercati nordamericani con severi requisiti di certificazione UL. Entrambi sono elettricamente identici. Specificare -ES/UL per le installazioni nordamericane in cui sono richiesti componenti di controllo elencati UL; -001 è appropriato per i mercati in cui la certificazione CE soddisfa i requisiti normativi.

Q2: È possibile aggiungere moduli di espansione a FX2N-48MR-001?

SÌ. L'FX2N supporta fino a 8 moduli di espansione sul bus di espansione destro (per il 48MR, combinato con gli I/O della scheda CPU). I moduli di espansione aggiungono I/O digitali e analogici, con un massimo di 256 punti I/O del sistema totale. Per la comunicazione, FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus) o FX2N-CNV-BD con i successivi moduli di comunicazione aggiungono funzionalità di interfaccia seriale.

Q3: Quale software di programmazione è richiesto?

GX Developer o GX Works2: ambienti di programmazione Mitsubishi per la famiglia FX2N. Né GX Works3 (per la serie iQ-R) né gli editor standard IEC 61131-3 in genere si collegano direttamente a FX2N senza configurazione di compatibilità. GX Works2 supporta la logica ladder di FX2N, FBD e il set di istruzioni della serie FX, inclusi PID, Modbus, HSC e PTO/PWM.

Q4: Qual è la durata elettrica del contatto del relè sull'FX2N-48MR?

Mitsubishi specifica i contatti del relè a 100.000 operazioni al carico resistivo nominale (2 A/250 V CA). I carichi CC induttivi (bobine solenoidi) riducono la durata dei contatti attraverso archi di tensione allo spegnimento: i diodi a ricircolo sui carichi induttivi CC sopprimono questo fenomeno e prolungano significativamente la durata dei contatti. Per le uscite cicliche ad alta frequenza, le varianti con uscita a transistor (FX2N-48MT) sono più appropriate.

Q5: Qual è il percorso di migrazione dall'FX2N-48MR fuori produzione?

FX5U-48MR/ES di Mitsubishi è l'equivalente funzionale diretto dell'attuale serie FX5 (24DI, 24 uscite relè, alimentazione 100–240 V CA) con elaborazione notevolmente migliorata, Ethernet integrata e RS-485. La migrazione richiede una nuova verifica del programma in GX Works3 (le esportazioni di GX Works2 aiutano il processo); il set di istruzioni è ampiamente compatibile ma alcune differenze richiedono attenzione. Per le installazioni in cui il programma FX2N deve rimanere invariato, FX3U-48MR/ES è l'obiettivo di migrazione più vicino con lo stesso ambiente GX Works2.
