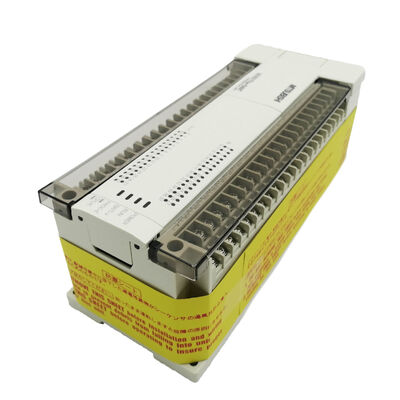

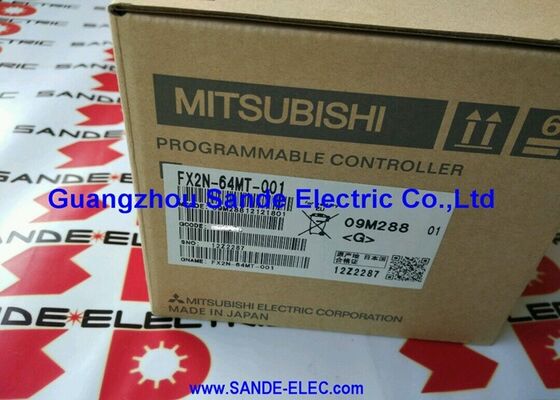

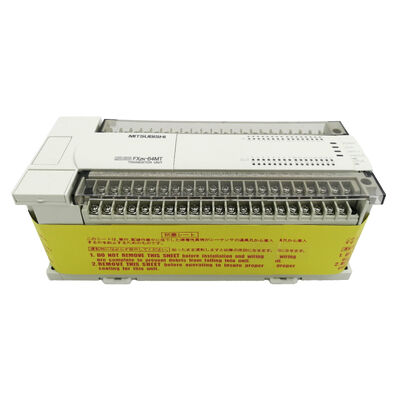

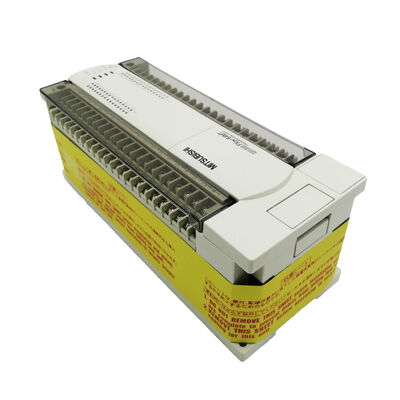

MITSUBISHI PLC Programmabile Controller Logico Transistor Output FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 | MELSEC FX2N PLC a transistor output da 64 punti — 32 DI / 32 DO, 8K Steps, RS-422, 24VDC

Codice articolo: FX2N-64MT-001

Produttore: Mitsubishi Electric (Giappone)

Tipo di prodotto: Unità principale PLC — Serie MELSEC-F FX2N

I/O totali: 64 (32 ingressi / 32 uscite a transistor)

64 Punti, Uscite a Transistor, Controllo Impulsi Integrato

L'FX2N-64MT-001 è l'unità principale a transistor da 64 punti della serie FX2N di Mitsubishi — CPU, memoria, alimentatore, I/O e porta di comunicazione RS-422 in un unico modulo. Non è necessario altro per avviare un programma: collegare un'alimentazione da 24V, programmarlo con GX Developer o GX Works2 e funziona.

La distinzione tra transistor e relè è importante qui. Le unità FX2N con uscita a relè (FX2N-64MR) gestiscono carichi induttivi più elevati e circuiti AC, ma commutano in millisecondi e si usurano nel tempo di vita dei loro contatti. Le uscite a transistor del -MT commutano in microsecondi, non hanno usura dei contatti e — in modo critico — Y0 e Y1 possono generare treni di impulsi fino a 100 kHz utilizzando le istruzioni di posizionamento integrate PLSY,

PLSR, DRVA e DRVI. Per macchine che necessitano di controllo di assi servo o stepper insieme a una base I/O ampia, questo elimina la necessità di un modulo di posizionamento FX2N-1PG-E separato per applicazioni a singolo o doppio asse.

I 32 ingressi includono X0–X5 come canali di conteggio ad alta velocità (fino a 60 kHz), adatti per feedback encoder e conteggio di sensori di prossimità ad alta frequenza. Le 32 uscite a transistor di tipo sorgente gestiscono ciascuna fino a 0,5A a 5–30V DC.

Espansione e Memoria

Il bus di espansione FX2N collega moduli di ingresso digitale (FX2N-16EX, FX2N-32EX), moduli di uscita digitale (FX2N-16EY, FX2N-32EY) e moduli analogici (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) a destra dell'unità base. L'I/O totale espandibile è di 256 punti. Moduli a funzione speciale — unità di posizionamento, schede di comunicazione aggiuntive — si collegano nella stessa catena.

La RAM integrata da 8.000 passi copre la maggior parte dei programmi per singola macchina. Una cassetta di memoria nello slot del pannello frontale estende questa capacità a 16.000 passi (FX2N-EEPROM-16L per archiviazione non volatile senza dipendenza dalla batteria).

La porta RS-422 supporta anche il networking peer-to-peer N:N tra un massimo di 8 unità FX2N — registri dati e dispositivi bit vengono condivisi automaticamente, senza istruzioni ladder di comunicazione aggiuntive.

Specifiche Chiave

FAQ

D1: Qual è la corrente di uscita massima per canale a transistor e per tutte le uscite?

Ogni canale gestisce fino a 0,5A a 5–30V DC. La corrente di uscita simultanea totale su tutti i 32 canali è limitata dall'alimentatore interno dell'unità — tipicamente circa 8A per il gruppo di uscita completo. Se molte uscite funzionano contemporaneamente a o vicino a 0,5A, verificare che il carico totale rimanga entro questo budget durante la progettazione del sistema.

D2: Le uscite a impulsi integrate Y0/Y1 sono a 100 kHz — uguali all'FX2N-1PG-E. Quando vale ancora la pena aggiungere il modulo di posizionamento?

Entrambi producono treni di impulsi da 100 kHz. Le uscite integrate utilizzano le istruzioni ladder PLSY, PLSR, DRVA e DRVI, che coprono un semplice posizionamento punto-punto. L'FX2N-1PG-E aggiunge modalità di posizionamento dedicate — homing, avvicinamento a due velocità, arresto attivato da interrupt — che il set di istruzioni integrato non può replicare direttamente. Per un semplice posizionamento a singolo o doppio asse, le uscite integrate sono adeguate e il -1PG-E è superfluo.

D3: L'FX2N-64MT-001 è ancora supportato?

La serie FX2N è stata dismessa. Per nuovi progetti, Mitsubishi raccomanda l'FX5U (MELSEC iQ-F). Per le installazioni FX2N esistenti, GX Works2 continua a supportare la programmazione e il monitoraggio. L'FX2N-64MT-001 è disponibile sul mercato dei ricambi industriali.

D4: La memoria del programma può essere espansa oltre gli 8.000 passi?

Sì. Una cassetta di memoria nello slot del pannello frontale espande la capacità a 16.000 passi. L'FX2N-EEPROM-16L fornisce archiviazione non volatile basata su EEPROM che conserva il programma senza backup della batteria — utile dove l'accesso alla batteria è difficile o si prevede una manutenzione infrequente.

D5: L'FX2N-64MT-001 può controllare gli amplificatori servo della serie MR-J di Mitsubishi?

Sì — tramite le uscite a impulsi a transistor integrate Y0/Y1 collegate ai terminali di ingresso impulsi dell'amplificatore servo, utilizzando le istruzioni di posizionamento DRVA/DRVI per un massimo di due assi. Per un controllo servo più sofisticato (sequenze di homing, avvicinamento a due velocità, profili cam), aggiungere moduli di posizionamento FX2N-1PG-E. Le note applicative di Mitsubishi forniscono esempi di cablaggio per gli amplificatori MR-J2S, MR-J3, MR-JN e MR-JE.
