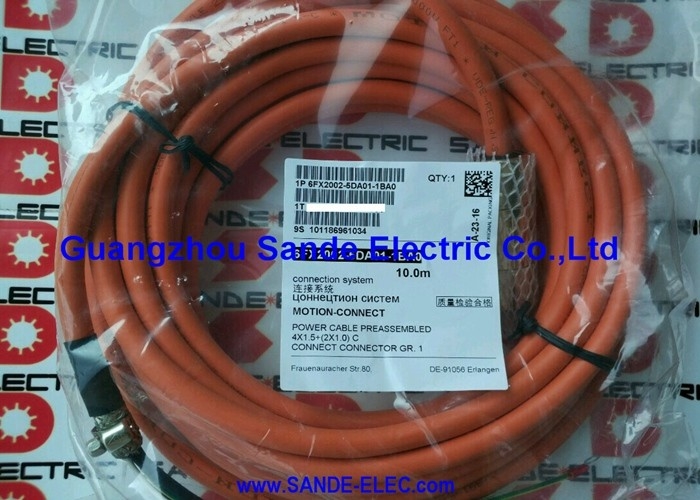

6FX2002-5DA01-1BA0| Cavo di alimentazione Siemens MOTION-CONNECT — 10 m / 11,3 A / 4×1,5 mm²+2×1 mm² / SIMODRIVE 1FT5/1FT6 / Schermato preassemblato

Cavo di potenza e freno preconfezionato per SIMODRIVE 1FT5/1FT6

Il 6FX2002-5DA01-1BA0 è un cavo di collegamento per servomotori preassemblato della gamma 6FX2002 MOTION-CONNECT di Siemens: un cavo combinato di alimentazione e freno per le famiglie di servomotori SIMODRIVE 1FT5 e 1FT6. Il cavo fornisce sia l'alimentazione del motore trifase che quella del freno elettromagnetico attraverso un unico gruppo preterminato, eliminando la necessità di percorsi separati dei cavi di alimentazione e freno dall'armadio del convertitore al motore.

Con una corrente nominale di 10 m e 11,3 A, 6FX2002-5DA01-1BA0 copre cavi di servoassi di media lunghezza in macchine utensili CNC e sistemi di azionamento industriale in cui sono installati motori con connettore di dimensione 1.

Specifiche chiave

Costruzione schermata complessiva

Il 6FX2002-5DA01-1BA0 è dotato di una schermatura complessiva, uno strato conduttivo sotto il mantello esterno che racchiude tutti i conduttori:

Contenimento delle interferenze:I conduttori di potenza che trasportano corrente di commutazione a frequenza variabile generano emissioni elettromagnetiche. La schermatura complessiva contiene queste emissioni all'interno del cavo, riducendo le interferenze con i cavi di segnale dell'encoder e le apparecchiature di controllo elettronico adiacenti.

Conformità EMC:I cavi schermati sono il prerequisito per le installazioni del sistema SIMODRIVE 611 per ottenere la conformità ai requisiti di compatibilità elettromagnetica (EMC) della direttiva macchine CE: i cavi di potenza del motore non schermati dall'azionamento al motore non sono ammessi nelle installazioni conformi.

Collegamento a terra:La schermatura termina nel punto di messa a terra EMC dell'armadio del convertitore, fornendo un percorso di ritorno a bassa impedenza per le correnti di schermatura e le interferenze condotte.

Applicazioni

Servoassi per macchine utensili CNC SINUMERIK:Azionamenti assi SIMODRIVE 611D o 611U con servomotori 1FT5 o 1FT6 su centri di lavoro, centri di tornitura, rettificatrici e altre macchine utensili CNC.

Azionamenti per l'automazione industriale:Sistemi di servoposizionamento basati su SIMODRIVE per movimentazione automatizzata, macchine transfer e dispositivi di posizionamento di precisione.

Retrofit di macchine utensili:Cavi di alimentazione sostitutivi per macchine sottoposte a manutenzione, riparazione del sistema di azionamento o sostituzione del servomotore, laddove il cavo originale di fabbrica richieda la sostituzione.

Domande frequenti

D1: Con quali motori è compatibile il connettore dimensione 1 su 6FX2002-5DA01-1BA0?

La dimensione del connettore 1 corrisponde al connettore flangiato standard SIMODRIVE/SIMOTICS per il campo di corrente inferiore dei servomotori 1FT5 e 1FT6 - motori con corrente di fase continua fino a circa 12 A sul connettore del motore. Verificare dalla targhetta specifica del motore o dalla documentazione tecnica che il connettore dimensione 1 sia l'interfaccia corretta per il motore nell'installazione.

Q2: In che modo la corrente nominale di 11,3 A è correlata alla sezione trasversale del conduttore?

La classificazione di 11,3 A riflette la capacità di trasporto di corrente continua dei conduttori 4×1,5 mm² in un'applicazione con cavo da trascinamento, tenendo conto della classificazione termica del cavo, della ridotta dissipazione termica della struttura schermata e delle condizioni di installazione (cavo singolo nel percorso del cavo). Verificare dalla documentazione del motore SIMODRIVE 611 che la corrente nominale del motore nel punto operativo specifico non superi 11,3 A continui.

D3: È possibile utilizzare 6FX2002-5DA01-1BA0 sia in un'installazione statica fissa che in un binario portacavi?

Sì, un cavo da trascinamento soddisfa sempre i requisiti di un'installazione statica e molti ingegneri scelgono cavi di tipo trascinabile anche per applicazioni statiche, per una flessibilità futura. Per l'uso su binari portacavi (catena portacavi), devono essere utilizzati solo cavi di tipo da trascinamento. Per le installazioni puramente statiche, è accettabile sia il tipo statico che quello trainato.

Q4: Qual è la differenza tra 6FX2002-5DA01-1BA0 e il più recente 6FX5002-5DA01-1BA0?

6FX2002-5DA01 è il cavo MOTION-CONNECT della generazione precedente per SIMODRIVE 611 e sistemi di azionamento precedenti. 6FX5002-5DA01 è la nuova generazione per gli azionamenti SINAMICS S120 e successivi. Sebbene le specifiche del cavo (sezione trasversale del conduttore, dimensione del connettore, lunghezza) siano simili, le interfacce dei connettori e la compatibilità del sistema differiscono da una generazione all'altra: verificare sempre la corretta generazione del cavo dalla documentazione di installazione della combinazione specifica di convertitore di frequenza e motore.
