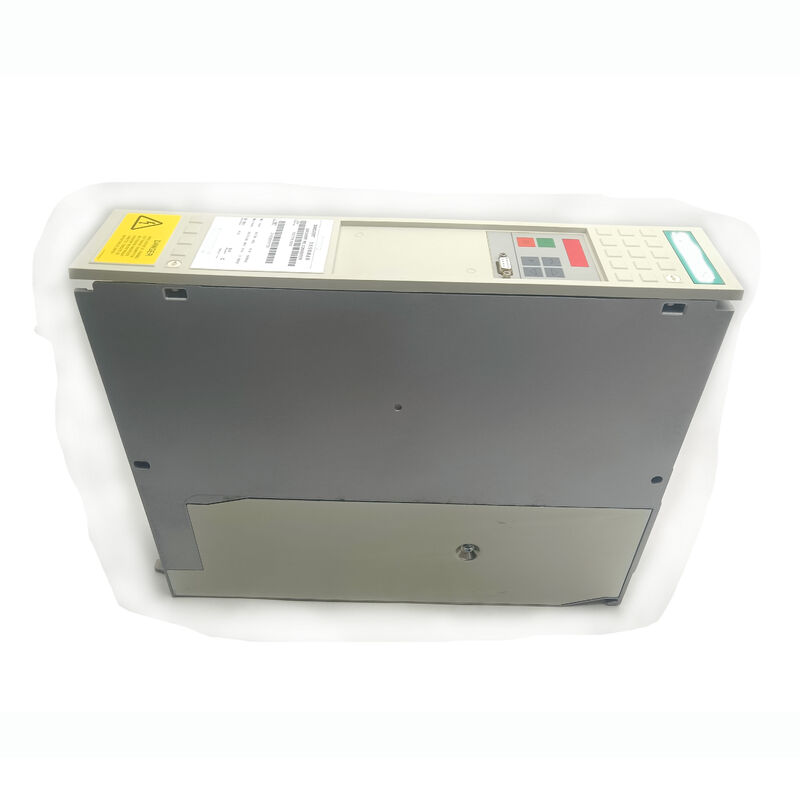

Originale SIEMENS 6SE70 INVERTER/CONVERTER 6SE7016-1EA51 6SE70161EA51 6SE7O16-1EA51

6SE7016-1EA51 500.000 Siemens SIMOVERT Masterdrives VC AC Compact Converter ¥ 380 ¥ 480V AC / 2.2kW / 6.1A / 51-Revision Hardware

6SE7016-1EA51 e 6SE7016-1EA61 Revisioni precedenti e successive

Il 6SE7016-1EA51 è la versione precedente del convertitore compatto AC-AC 6SE7016-1EA61. Entrambi sono unità compatte di controllo vettoriale SIMOVERT MASTERDRIVES VC con ingresso di corrente alternata 380 ′′ 480V a 2.2kW / 6.1A.Il suffisso di revisione distingue le loro generazioni hardware:

La revisione "51" rappresenta una precedente generazione di produzione di SIMOVERT MASTERDRIVES.e capacità di controllo è coerente tra le revisioni 51 e 61Le differenze hardware sono interne a ciascuna unità compatta.

Specificità principali

Funzionamento autonomo AC-AC

Come il 6SE7016-1EA61, il 6SE7016-1EA51 è un convertitore CA-CA ¢ si connette direttamente a un alimentatore elettrico a 380-480V e include i propri stadi di raddrizzatore interno e inverter.Non è richiesto alcun modulo esterno di alimentazione del bus a corrente continua.

Questa configurazione AC-AC indipendente è il vantaggio principale della serie 6SE7016-1EA rispetto alla serie DC-AC 1TA per applicazioni a singolo azionamento:

Progettazione del sistema più semplice:Un'unità, una connessione elettrica, un cavo motore.

Funzionamento indipendente:Ciascuna unità compatta della serie 1EA funziona in modo indipendente.

Scenari di applicazione

Sostituzione identica in macchine più vecchie:Una macchina di produzione con convertitori SIMOVERT compatti originali 51-revision sviluppa un guasto dell'azionamento.Il 6SE7016-1EA51 fornisce una sostituzione compatibile con l'hardware mantenendo la coerenza con la generazione hardware dell'installazione esistente.

Sostituzione di manutenzione prevista:Una struttura che mantiene le attrezzature SIMOVERT MASTERDRIVES VC dell'era di produzione precedente mantiene 6SE7016-1EA51 unità sullo scaffale per un rapido recupero dei guasti senza aspettare i tempi di consegna.

Domande frequenti

D1: 6SE7016-1EA51 (51 revisione) può essere sostituito da 6SE7016-1EA61 (61 revisione)?

La versione 61 è un semplice sostituto elettrico per la versione 51.Verificare la compatibilità della scheda opzionale prima di sostituire se schede opzionale (PROFIBUS, codificatore, schede tecnologiche) sono installati .

D2: In che modo l'AC-AC 6SE7016-1EA51 differisce dal DC-AC 6SE7016-1TA51?

Il 1EA51 include un proprio raddrizzatore interno Il 1TA51 non ha un raddrizzatore interno e richiede un bus di corrente continua preesistente da 510 ∼ 650 V da un modulo di alimentazione SIMOVERT. Le "EA" e "TA" nel numero della parte identificano la classe di tensione di ingresso: EA = ingresso della rete CA (380-480V CA), TA = ingresso del bus CC (510-650V CC).

D3: Quali sono i valori di corrente VT e CT per 6SE7016-1EA51?

Come l'equivalente di revisione 61, il 6SE7016-1EA51 fornisce due valori di sovraccarico: VT (corrente variabile) alla forza nominale di 6.1A, sopporta un sovraccarico del 136% per 1 minuto;CT (Torque costante) a una corrente leggermente diminuita supporta il sovraccarico del 150% per 1 minutoTali valori sono fissati dalla configurazione del parametro P dell'azionamento (parametro P072 o equivalente) per corrispondere al profilo di coppia dell'applicazione.

D4: Quali sono le precauzioni di sicurezza da adottare quando si sostituisce il numero 6SE7016-1EA51?

Isolate e bloccate l'alimentazione elettrica trifase. The 1EA51 internal capacitors retain hazardous voltage after mains removal — wait the discharge time from the SIMOVERT MASTERDRIVES maintenance documentation and verify DC voltage at the capacitors is below 50V before handling. Manovrare l'unità compatta con le normali precauzioni industriali ESD.
