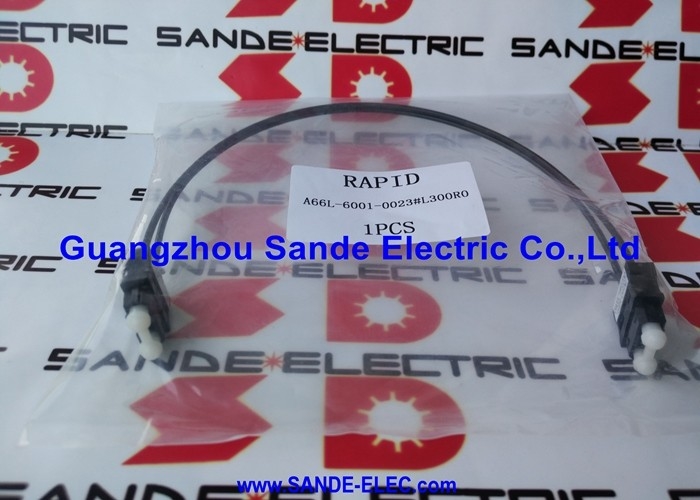

CABLO DI FIBRA OTTICA A66L-6001-0023#L1R003 1M PER αiSV FANUC A66L-6OO1-OO23#L1ROO3

FANUC A66L-6001-0023#L1R003 | Cavo in Fibra Ottica FSSB — 1m, Collegamento Ottico CNC-Amplificatore Servo

Codice Articolo: A66L-6001-0023#L1R003

Produttore: FANUC Ltd. (Giappone)

Tipo di Prodotto: Cavo in Fibra Ottica — Cavo di Comunicazione Ottica FSSB

Lunghezza: 1 m (suffisso L1)

Il Collegamento Ottico tra CNC e Drive

L'A66L-6001-0023#L1R003 è il cavo in fibra ottica FSSB standard di FANUC — il collegamento ottico fisico che connette il modulo servo dell'unità di controllo CNC alla catena degli amplificatori servo. Ogni comando di posizione e ogni segnale di feedback dell'encoder su un sistema CNC FANUC basato su FSSB viaggia su un cavo di questo tipo. Senza una connessione ottica FSSB integra, il CNC non può comunicare con i suoi amplificatori servo e gli assi non possono muoversi.

FSSB — il Fiber-optic Serial Servo Bus — ha sostituito la precedente interfaccia di comando servo analogica a partire dalla generazione FANUC Series 15. Il mezzo in fibra ottica elimina le interferenze elettromagnetiche dai circuiti di commutazione ad alta corrente del drive, che corromperebbero i segnali elettrici su un cavo convenzionale. Questo è particolarmente importante negli armadi delle macchine utensili densi dove amplificatori servo, drive mandrino ed elettronica di controllo CNC condividono una stretta prossimità.

Il cavo si collega tra il connettore di uscita ottica sul modulo servo del CNC (la scheda FSSB plug-in A17B o A20B) e il connettore di ingresso ottica sul primo amplificatore servo nella catena FSSB. Più amplificatori sono collegati in serie — l'uscita ottica di ogni amplificatore si collega all'ingresso ottica dell'amplificatore successivo utilizzando cavi aggiuntivi di lunghezze uguali o diverse.

Suffisso L1R003 — Formato Lunghezza e Connettore

Nella nomenclatura dei cavi FANUC A66L, il suffisso dopo il simbolo # codifica la specifica del cavo. "L1" indica la lunghezza di 1 metro. "R003" identifica il formato del connettore rotondo — il connettore standard in plastica circolare per fibra ottica utilizzato sui moduli servo FANUC i-Series e sugli amplificatori Alpha-series. Lunghezze alternative nella stessa famiglia di cavi (L05 = 0,5m, L2 = 2m, L3 = 3m) utilizzano lo stesso formato di connettore R003 e servono la stessa applicazione FSSB.

Specifiche Chiave

FAQ

D1: Il CNC mostra l'allarme FSSB 360 o 361 su uno o più assi dopo una manutenzione dell'armadio. Il cavo potrebbe esserne la causa?

Gli allarmi FSSB dopo la manutenzione sono frequentemente causati da cavi in fibra ottica che sono stati scollegati e ricollegati con facce terminali contaminate o disallineate. Rimuovere i connettori del cavo, ispezionare le facce terminali per polvere o impronte digitali, pulire con uno strumento di pulizia a secco per fibre e ricollegare saldamente. Se l'allarme scompare, la contaminazione è stata la causa. Se l'allarme persiste, testare con un cavo noto funzionante.

D2: La macchina necessita solo di 0,5 m di cavo tra il modulo CNC e il primo amplificatore. È possibile utilizzare il cavo L1R003 da 1 m?

Sì. Un cavo più lungo del necessario è sempre accettabile — il cavo in eccesso può essere arrotolato con un raggio di curvatura minimo di circa 30 mm. Non piegare, schiacciare o raggruppare strettamente i cavi in fibra ottica FANUC. Danni fisici alla fibra sono la causa più comune di guasto dei cavi FSSB in servizio.

D3: Cosa causa il guasto dei cavi FSSB in servizio?

Le cause più comuni sono danni fisici (piegature brusche, schiacciamento sotto morsetti per cavi, schiacciamento da porte dell'armadio), contaminazione della faccia terminale del connettore da polvere o olio e degradazione UV della guaina esterna in plastica nel corso di molti anni. La fibra ottica in plastica diventa anche fragile con l'età — i cavi installati da oltre un decennio possono sviluppare micro-crepe nei punti di ingresso del connettore a causa dei cicli termici di routine.

D4: I cavi in fibra ottica FANUC possono essere testati senza un misuratore di potenza ottica dedicato?

Il test funzionale più semplice è visivo: illuminare un'estremità del cavo con una torcia a LED brillante e verificare che la luce esca dall'altra estremità. Una rottura completa della fibra non mostra trasmissione di luce. Tuttavia, questo test non può rilevare un'attenuazione parziale del segnale — un cavo che trasmette un po' di luce può ancora causare errori FSSB intermittenti se l'attenuazione è elevata. Un misuratore di potenza ottica dedicato fornisce una misurazione quantitativa di superamento/fallimento.

D5: L'A66L-6001-0023#L1R003 è intercambiabile con cavi FSSB di terze parti?

I cavi FSSB FANUC utilizzano fibra ottica in plastica standard con alloggiamenti connettore specifici FANUC. Cavi di ricambio di terze parti con dimensioni del connettore compatibili e specifiche della fibra equivalenti sono disponibili presso fornitori specializzati di parti FANUC. Confermare la compatibilità del connettore e il diametro del nucleo della fibra prima di installare un cavo non FANUC su una macchina in produzione.
