A50L-0001-0327| Blocco di alimentazione FANUC Fuji IGBT-IPM - 50 A / 600 V / 16 pin / 6MBP50RTA060 / Servoazionamento CNC di ricambio

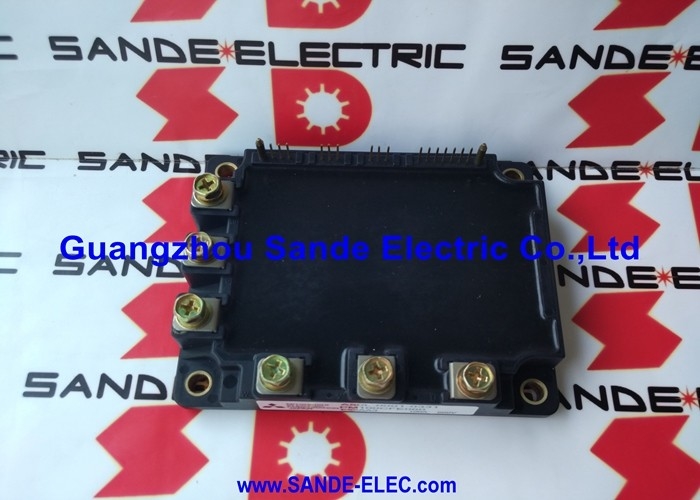

Blocco di potenza IGBT-IPM: cos'è A50L-0001-0327

A50L-0001-0327 è la designazione FANUC per un modulo di potenza intelligente IGBT (IPM) Fuji Electric nella classe 50 A/600 V, utilizzato come elemento di conversione della potenza nelle unità di azionamento servo e mandrino CA FANUC.

Il modulo è catalogato da FANUC come "Power Block", un gruppo di commutazione di potenza autonomo che si monta sul dissipatore di calore interno dell'unità di azionamento. All'interno del telaio dell'azionamento, l'A50L-0001-0327 esegue la funzione completa di commutazione dell'inverter: riceve comandi di gate PWM dall'elettronica di controllo dell'azionamento e genera l'uscita trifase a frequenza variabile che aziona il motore CA collegato.

Specifiche chiave

Modulo di potenza intelligente (IPM): protezione integrata

La designazione "IPM" identifica l'A50L-0001-0327 come qualcosa di più di un array di transistor IGBT passivo. Un Modulo di Potenza Intelligente integra:

Elettronica di azionamento del cancello:Il circuito del gate driver integrato elimina la necessità di componenti esterni del gate driver IGBT: l'interfaccia a 16 pin accetta direttamente segnali PWM a livello logico.

Protezione da sovracorrente:Il rilevamento della corrente interna rileva condizioni di sovracorrente (cortocircuiti del motore, guasti agli avvolgimenti) e spegne i gate IGBT in pochi microsecondi, prima che la corrente di guasto danneggi le giunzioni dei transistor.

Protezione da sovratemperatura:Un sensore di temperatura all'interno del modulo genera un segnale di protezione quando la temperatura della giunzione del semiconduttore si avvicina al massimo, prevenendo danni termici dovuti a raffreddamento inadeguato o carico eccessivo.

Protezione da cortocircuito:Il rilevamento della desaturazione spegne gli IGBT entro il tempo di resistenza al cortocircuito, proteggendo il modulo dalla distruzione durante i cortocircuiti in uscita.

Applicazioni: sistemi di servoazionamento e mandrino FANUC

A50L-0001-0327 è installato nelle unità di azionamento FANUC della gamma di prodotti servo e azionamenti a mandrino:

Servoamplificatori FANUC serie Alpha:Moduli servo Alpha (serie A06B-6079, A06B-6080, A06B-6096 e correlate) — I moduli IPM da 50 A azionano servoassi che richiedono un'uscita di coppia di fascia media per operazioni di lavorazione di precisione.

Amplificatori per mandrino CA FANUC:Unità di azionamento mandrino delle serie 6044, 6062, 6063 e relative famiglie di amplificatori: la classificazione da 50 A copre gli azionamenti mandrino per centri di lavoro di classe di potenza media.

Servounità FANUC Beta:Alcune configurazioni dei servoamplificatori Beta utilizzano moduli IPM nella classe 50A/600V.

Domande frequenti

D1: Quale allarme dell'unità FANUC indica il guasto del modulo IPM A50L-0001-0327?

L'allarme 12 FANUC (o l'allarme 12.1, 12.2 ecc. per assi specifici) indica un guasto del modulo IPM o transistor, generalmente generato quando si attiva la protezione interna dell'IPM (sovracorrente, sovratemperatura o cortocircuito) durante l'abilitazione dell'azionamento o il funzionamento del motore. Dopo aver escluso guasti al motore e al cablaggio, il modulo IPM è il componente principale dello stadio di potenza da sostituire.

Q2: Come si collega l'interfaccia a 16 pin di A50L-0001-0327 alla scheda del circuito dell'azionamento?

L'interfaccia a 16 pin del blocco di alimentazione IPM si collega alla scheda di segnale dell'unità tramite un connettore di accoppiamento, in genere una presa a 16 pin con montaggio su PCB che si accoppia direttamente con i pin di segnale del modulo. I terminali di alimentazione (bus CC positivo, negativo bus CC, uscita motore trifase U/V/W) si collegano alle sbarre bus del convertitore o al cablaggio di grosso spessore. Non sono necessari componenti di comando del gate esterni: l'interfaccia a 16 pin gestisce tutti i segnali di comando PWM, le uscite di protezione e le connessioni di alimentazione.

Q3: È possibile sostituire direttamente l'A50L-0001-0327 con l'equivalente Fuji 6MBP50RTA060-01?

L'A50L-0001-0327 utilizza il Fuji 6MBP50RTA060-01 (o variante -AF-51) come modulo principale. Ingegneri esperti confermano che le dimensioni del modulo Fuji, la disposizione dei pin e le specifiche corrispondono all'applicazione A50L-0001-0327. Per la manutenzione delle unità di produzione, l'utilizzo della designazione A50L-0001-0327 del catalogo FANUC garantisce che vengano fornite le specifiche esatte.

Q4: Quali requisiti termici si applicano all'installazione A50L-0001-0327?

La piastra di base del blocco di alimentazione deve essere a contatto con una superficie piana e pulita del dissipatore di calore con composto di interfaccia termica. Applicare le viti di montaggio secondo le specifiche di coppia riportate nel manuale di manutenzione dell'azionamento FANUC. In servizio continuo a 50 A, l'IPM genera calore notevole: un contatto termico inadeguato aumenta la temperatura di giunzione e riduce la durata del modulo. Assicurarsi che la ventola di raffreddamento dell'unità sia funzionante e che le alette del dissipatore di calore siano libere prima di rimetterla in servizio dopo la sostituzione del modulo.

D5: Qual è l'importanza del peso dell'A50L-0001-0327 (0,56 libbre)?

Il peso di 0,56 libbre riflette le dimensioni fisiche e il contenuto di rame/alluminio del modulo IPM in confezione da sei da 50 A/600 V: più pesante dei moduli più piccoli ad asse singolo, più leggero dei moduli più grandi da 75 A e con corrente più elevata. La consistenza del peso conferma la corretta specifica del modulo quando si ricevono parti di ricambio.
