A660-2005-T505 Fanuc cavo servomotore A6602005T505 A66O-2OO5-T5O5

A660-2005-T505 | Cavo encoder FANUC Pulse Coder - Connettore angolato / Alta flessibilità / Classe portacavi / Servomotori Alpha e Beta

Cavo encoder con connettore angolato: stesso segnale, direzione di uscita diversa

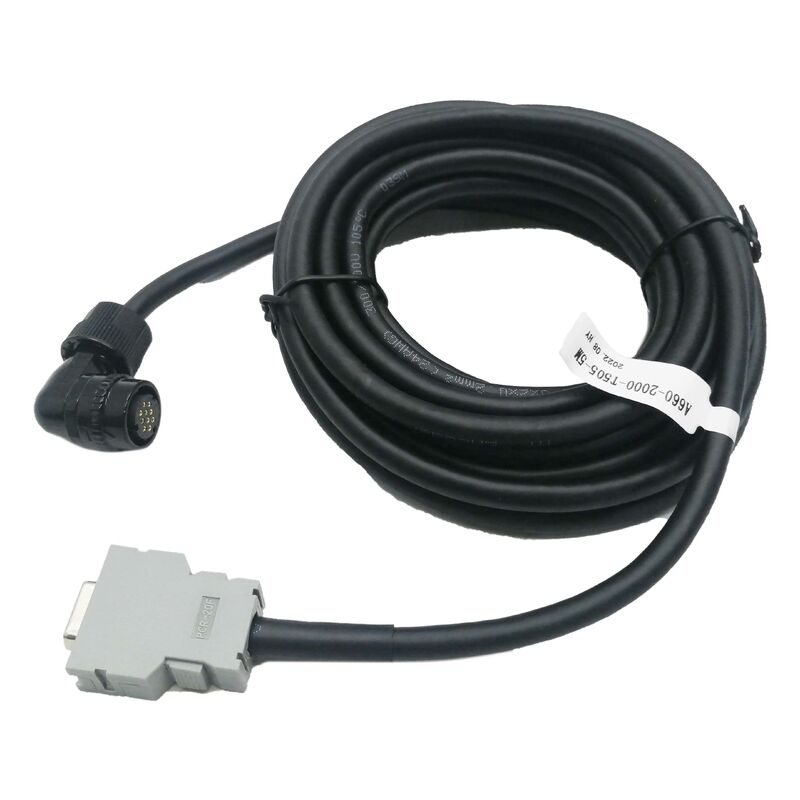

L'A660-2005-T505 è la versione angolata (a gomito) di FANUC del cavo dell'encoder del codificatore di impulsi: funzionalmente identico al connettore diritto A660-2005-T506 in termini di contenuto del segnale, classificazione di flessibilità e resistenza all'olio, ma con il corpo del connettore dell'estremità motore orientato a 90° rispetto all'asse del cavo. Laddove il connettore T506 diritto esce dal cavo in linea con il corpo del cavo, il connettore angolato T505 esce dal cavo ad angolo retto: il cavo si allontana dall'alloggiamento del connettore lateralmente anziché assialmente.

Questa differenza nella geometria del connettore è l'unica distinzione specifica tra T505 e T506: entrambi collegano la stessa interfaccia del codificatore di impulsi FANUC allo stesso ingresso dell'encoder CN2 dell'amplificatore SVM FANUC.

Informazioni chiave sul prodotto

Quando scegliere il T505 angolato rispetto al T506 dritto

La scelta dell'orientamento del connettore dipende dallo spazio disponibile sulla presa del codificatore di impulsi del motore:

Spazio dietro il connettore dell'encoder:Il connettore T506 diritto richiede spazio libero direttamente dietro la presa dell'encoder del motore: spazio sufficiente per l'estensione assiale del corpo del connettore e del cavo. In molte installazioni di macchine utensili CNC, i motori sono montati contro pareti, in rientranze o in orientamenti in cui questo spazio assiale non esiste.

Connettore angolato quando lo spazio assiale è limitato:L'uscita a 90° del T505 fa sì che il cavo si allontani lateralmente: il connettore può essere completamente inserito e bloccato sulla presa del codificatore di impulsi anche quando non c'è spazio dietro il motore. In posizioni di montaggio del motore ristrette, il T505 rende possibile l'installazione dei cavi laddove il T506 non può essere utilizzato.

Direzione di instradamento dei cavi:Il connettore angolato consente inoltre un instradamento del cavo più pulito laddove la direzione naturale di instradamento del cavo corre perpendicolare all'asse dell'albero motore: il T505 allinea l'uscita del cavo con la direzione di instradamento senza richiedere che il cavo esegua una piega improvvisa vicino al connettore.

Applicazioni

Servoassi per centri di lavoro CNC - montaggio motore confinato:Motori montati in rientranze, vicino ad elementi strutturali o contro pareti di pannelli dove il T506 diritto non può essere installato a causa della mancanza di spazio assiale dietro la presa del codificatore di impulsi.

Servomotori FANUC Beta BM:Confermato dalla documentazione di manutenzione come cavo di servizio per i collegamenti dei codificatori di impulsi motore FANUC Beta BM: servomotori compatti in cui i vincoli di montaggio richiedono spesso il connettore angolato.

Mandrino e assi di avanzamento del centro di tornitura CNC:Servomotori FANUC su torni CNC dove la geometria di installazione del motore richiede un'uscita del cavo a 90°.

Azionamenti degli assi del braccio robot FANUC:Servomotori con azionamento congiunto nei robot FANUC in cui la posizione di montaggio del motore limita l'accesso diretto al connettore.

Domande frequenti

Q1: Qual è la differenza tra A660-2005-T505 e A660-2005-T506?

T505 ha un connettore angolato (90°, gomito) all'estremità del motore; T506 ha un connettore dritto. Tutte le altre specifiche (protocollo del segnale, valutazione della flessibilità, resistenza all'olio, capacità della catena portacavi e connettore lato amplificatore) sono identiche. Selezionare T505 quando la posizione di montaggio del motore non consente spazio assiale dietro la presa del codificatore a impulsi; selezionare T506 quando si preferisce l'uscita diritta o lo spazio lo consente.

D2: Cos'è il motore FANUC Beta BM e perché utilizza il cavo T505?

I motori FANUC Beta BM sono servomotori compatti della serie Beta di FANUC, generalmente utilizzati per servoassi più piccoli su macchine CNC, rettificatrici CNC a basso costo e come azionamenti di assi ausiliari su centri di lavoro. Il fattore di forma compatto del Beta BM e i vincoli di montaggio delle configurazioni di macchine utensili più piccole richiedono più frequentemente il connettore angolato T505. T505 è confermato nelle specifiche del cavo servo Beta BM di FANUC.

Q3: Il connettore angolato dell'A660-2005-T505 è fisso a 90° o regolabile?

Il connettore T505 ha un angolo fisso di 90°: la direzione di uscita del cavo rispetto alla faccia di accoppiamento del connettore è fissata dalla geometria dell'alloggiamento del connettore e non può essere regolata dopo la produzione. Prima di installare il T505, verificare che la direzione di uscita fissa a 90° sia allineata con il percorso di instradamento del cavo previsto, per evitare di creare una piega brusca del cavo vicino al connettore che sottolineerebbe il cavo.

Q4: È possibile utilizzare A660-2005-T505 per gli stessi motori di T506?

Sì: T505 e T506 servono gli stessi tipi di motore (servomotori FANUC serie Alpha i e Beta con interfacce codificatore di impulsi) con la stessa interfaccia elettrica. La compatibilità del motore è determinata dalle specifiche elettriche del cavo (serie codificatore di impulsi), non dall'orientamento del connettore. Se il motore e la posizione di montaggio sono compatibili con l'orientamento del connettore, sia T505 che T506 sono selezioni valide.
