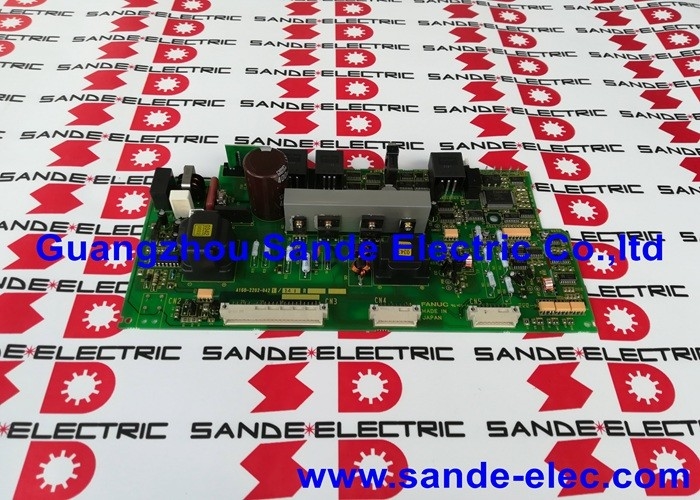

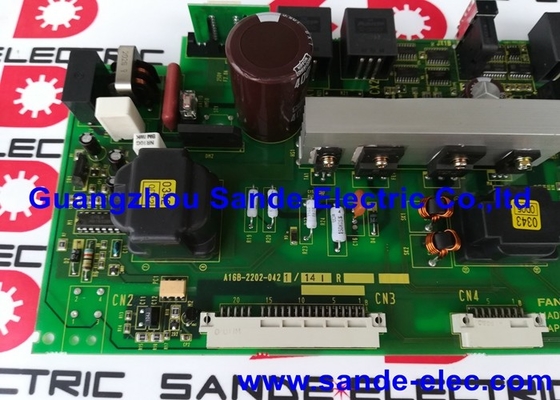

A16B-2202-0421 Fanuc Board A16B22020421 A16B-22O2-O421

A16B-2202-0421∙ FANUC Alpha PSM Servo Controllo dell'alimentazione PCB da PSM-15 a PSM-55 / 200VAC / 283VAC 325VDC Regenerativo / DC Bus

PSM

In un servosistema della serie FANUC Alpha, l'armadio di trasmissione contiene tre tipi di moduli su un bus CC condiviso:

• PSM (modulo di alimentazione):Converte le reti AC al bus DC, tutti gli altri moduli provengono da questo bus.
• SVM (Servo Modulo):Guida i servomotori dal bus DC.
• SPM (Spindle Module):Guida il motore a fusione dal bus DC.

Il PSM è la base elettrica dell'intero sistema di azionamento.

L'A16B-2202-0421 è il circuito di controllo all'interno del PSM, gestisce i circuiti di rettificazione e correzione del fattore di potenza, monitora la tensione del bus CC,esegue la sequenza di spegnimento dell'alimentazione su comando o allarme, e gestisce la funzione di rigenerazione, restituendo l'energia di frenata del motore dal bus CC alla rete di alimentazione AC.

Specificità principali

Codici di allarme PSM

Il PSM genera codici di allarme che il CNC visualizza quando si verifica un guasto.

• AL-01:Supercorrente nel modulo di potenza principale
• AL-02:Il ventilatore di raffreddamento si è fermato
• AL-03:Temperatura anormalmente elevata del lavandino
• AL-04:Voltaggio del bus CC diminuito
• AL-05:Condensatore principale non ricaricato entro il tempo specificato
• AL-06:Alimentazione in ingresso anormale
• AL-07:tensione del bus CC anormalmente elevata

Scenari di applicazione

Diagnosi di allarme PSM:Un sistema di azionamento FANUC Alpha genera un allarme persistente AL-04 (cadute di tensione CC) dopo l'accensione.e la fase di alimentazione principale (tabella di cablaggio e dispositivi di alimentazione) testati come intatti. La scheda di controllo A16B-2202-0421 è identificata come fonte di guasto. La sostituzione ripristina la regolazione della tensione del bus CC del PSM.

Valutazione di manutenzione del sistema di propulsione:Durante una revisione programmata di un armadietto della serie Alpha,la norma A16B-2202-0421 è sostituita nell'ambito di un rinnovo proattivo dei PCB per prevenire guasti delle schede di controllo PSM legati all'età in un sistema di produzione a ciclo di lavoro elevato.

Domande frequenti

D1: se il PSM mostra un allarme AL-07 (sovoltamento del bus CC), questo indica sempre un guasto della scheda di controllo?

L'AL-07 può avere diverse cause: un guasto alla scheda di controllo, un circuito di rigenerazione non funzionante che impedisce l'energia di tornare alla rete,o un improvviso evento di decelerazione ad alta inerzia che supera momentaneamente la capacità di rigenerazione. Verificare che le rampe di decelerazione nei parametri CNC non siano impostate in modo troppo aggressivo prima di sostituire l'A16B-2202-0421.la scheda di controllo o il livello di alimentazione è la probabile fonte di guasto.

D2: L'A16B-2202-0421 può essere utilizzato con i modelli PSM con suffisso BM (ad esempio, A06B-6087-H115#BM)?

Il suffisso #BM indica una variante contrassegnata CE del modulo PSM. Il PCB di controllo corrispondente per queste varianti contrassegnate CE è l'A16B-2202-0424, non l'A16B-2202-0421.Queste due versioni di schede sono specifiche per le rispettive varianti di modulo e non sono intercambiabili. Verificare se il PSM installato è la variante standard o BM prima di ordinare la scheda di controllo di sostituzione.

D3: Cos'è la scheda di cablaggio e deve essere sostituita contemporaneamente all'A16B-2202-0421?

Il PSM contiene due PCB principali: la scheda di controllo (A16B-2202-0421) e la scheda di cablaggio (la variante A20B-1006-xxxx specifica per la potenza nominale del PSM).La scheda di cablaggio gestisce le connessioni di alimentazione ad alta correnteIl pannello di controllo gestisce la logica di regolazione e protezione, a meno che il pannello di cablaggio non abbia danni visibiliconnettori danneggiati solo la scheda di comando A16B-2202-0421 deve essere sostituita in caso di guasto della scheda di comando.

D4: È sicuro testare l'A16B-2202-0421 alimentando il PSM senza alcun modulo SVM o SPM collegato?

Il PSM può stabilire un bus CC senza moduli di carico collegati.i condensatori del bus CC si caricheranno a 283 ∼ 325 VDC. Osservare tutte le precauzioni di sicurezza ad alta tensione: non toccare mai i terminali del bus CC o i componenti interni con l'unità alimentata.attendere il ciclo di scarica del condensatore (in genere 5 ∼ 10 minuti) prima di accedere all'interno del PSM.

D5: Come interagisce l'A16B-2202-0421 con il CNC durante una sequenza di spegnimento controllato?

Il CNC invia al PSM un comando di spegnimento dell'alimentazione tramite il segnale di attivazione servo prima di tagliare l'alimentazione CA in un spegnimento controllato.L'A16B-2202-0421 risponde comandando allo stadio di alimentazione di interrompere la rigenerazione, consentire al bus DC di scaricare a un livello sicuro attraverso un percorso di impedenza controllato e quindi spegnerlo.Questo sequenziamento impedisce improvviso DC bus voltage collasso che potrebbe danneggiare i parametri dell'unità o causare problemi meccanici da improvvisa perdita di potenza asse.
