FANUC A16B-3200-0210 CPU Board A16B32000210 A16B-32OO-O21O

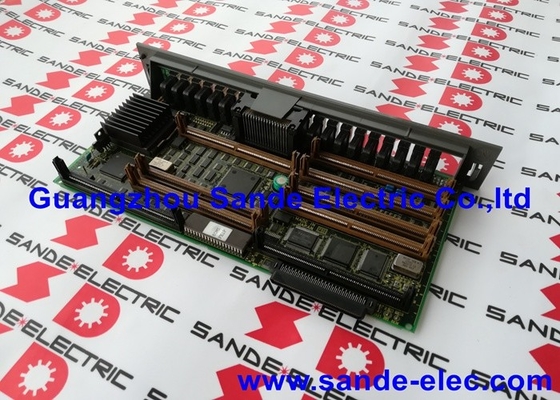

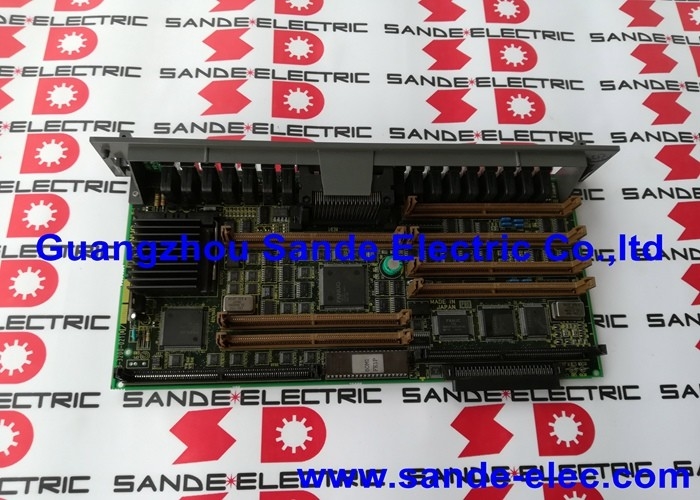

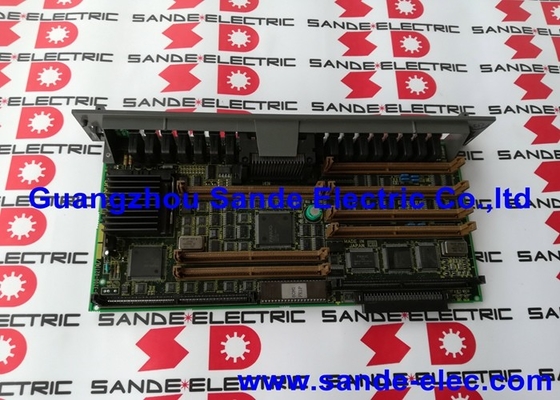

A16B-3200-0210 | Scheda CPU principale FANUC Serie 18 Modello C: Intel i486DX2 / 66 MHz / 32 bit / 6 assi / 18 MC / 18 TC / 180 MC

Serie 18C - L'ultimo della generazione Pre-i

Il modello FANUC Serie 18 Modello C (FS18C) rappresenta l'iterazione finale della piattaforma CNC Serie 18 prima della transizione all'hardware 18i (i-generazione). Il Modello C ha introdotto il processore Intel i486DX2, un aggiornamento significativo rispetto ai precedenti processori a 8 e 16 bit utilizzati nei modelli Serie 18 Modello A e Modello B, pur mantenendo l'architettura fondamentale della famiglia di prodotti Serie 18.

Le macchine costruite sulla piattaforma 18-C sono ancora in servizio di produzione attivo. A16B-3200-0210 è la scheda master per questi sistemi: il PCB centrale a cui si collegano tutti i moduli opzionali SMD e la scheda che determina i limiti fisici di ciò per cui il CNC 18-C può essere configurato.

Specifiche chiave

Nove slot per moduli: configurazione del sistema tramite moduli SMD

L'A16B-3200-0210 viene fornito come scheda base generica senza moduli plug-in SMD (Surface Mount Device). I nove slot per moduli della scheda accettano i moduli che definiscono la capacità specifica del sistema:

• Modulo SRAM:Memorizzazione di parametri e programmi con batteria tampone
• Modulo Flash ROM (DA):Software di sistema e memorizzazione dei programmi a lungo termine
• Modulo DRAM:Memoria di lavoro per l'elaborazione della CPU
• Modulo servocontrollo:Interfaccia di controllo assi
• Modulo interfaccia servo:Collegamento bus servo FSSB o tipo A
• Modulo di controllo del mandrino:Interfaccia mandrino analogica o digitale
• Modulo I/O periferico:Interfaccia I/O della macchina
• Modulo display CRT/LCD:Interfaccia di controllo del display
• Modulo di comunicazione:Opzioni RS-232, RS-422 o Ethernet

Questo design modulare è il motivo per cui la scheda viene "fornita senza moduli SMD": la combinazione di moduli rende la scheda specifica per una particolare macchina e tipo di CNC. La scheda generica A16B-3200-0210 accetta qualsiasi combinazione valida di questi moduli per corrispondere alla configurazione originale della macchina installata.

Scenari applicativi

Guasto alla scheda principale del centro di lavoro 18-MC:Un centro di lavoro con CNC FANUC 18-MC non si avvia. Dopo aver confermato l'integrità dell'alimentatore, l'A16B-3200-0210 viene identificato come punto di guasto. Il montaggio di una scheda sostitutiva, con i moduli SMD originali reinstallati, seguito dal ripristino dei parametri dal backup riporta il centro di lavoro alla produzione.

Sostituzione della tavola centrale di tornitura 18-TC:La scheda principale di un centro di tornitura sviluppa un guasto intermittente che provoca ripristini casuali. La scheda sostitutiva A16B-3200-0210 ripristina il funzionamento stabile con i moduli SMD esistenti e il software CNC.

Revisione manutenzione CNC:Un vecchio centro di lavoro 18-MC viene sottoposto a una revisione CNC completa. L'A16B-3200-0210 viene sostituito come parte di un rinnovamento a livello di scheda mentre tutti i moduli SMD vengono ispezionati e reinstallati.

Domande frequenti

D1: Quali moduli SMD devono essere ordinati separatamente per completare un sistema A16B-3200-0210 completo?

I moduli necessari dipendono dalla specifica configurazione del CNC 18-C. Come minimo: un modulo FROM (software di sistema CNC), un modulo SRAM (parametri e programmi) e un modulo DRAM (memoria di lavoro). I moduli servo, mandrino e comunicazione dipendono dal numero di assi della macchina e dal tipo di azionamento. Identificare i tipi di moduli installati dalla scheda principale originale prima di ordinare i sostituti: i numeri di parte del modulo sono stampati su ciascuna etichetta del modulo SMD.

D2: L'A16B-3200-0210 è compatibile con il CNC Serie 16C?

L'A16B-3200-0210 è confermato per la piattaforma Serie 18C/18M/T. Sebbene alcune fonti elenchino questa scheda nella documentazione della Serie 16/18 Modello B, le Serie 16C e 18C utilizzano hardware della scheda principale correlato ma distinto. DNC Electronics sottolinea che questa è "la scheda CPU master principale per il sistema di controllo Fanuc 18-C". Confermare il modello CNC di destinazione - 16C o 18C - prima di ordinare, poiché i numeri di parte della scheda adiacenti servono il 16C.

Q3: Qual è la capacità massima di archiviazione del programma ottenibile con questa scheda?

La memorizzazione del programma è determinata dai moduli FROM e SRAM installati sull'A16B-3200-0210, non dalla scheda principale stessa. I nove slot per moduli della scheda accettano vari moduli di capacità FROM, mentre i moduli SRAM di diverse dimensioni determinano il numero e la dimensione dei programmi memorizzabili con la batteria di backup. La combinazione di moduli FROM e SRAM definisce la configurazione totale di archiviazione del programma del sistema.

Q4: Il montaggio dell'A16B-3200-0210 richiede il reinserimento di tutti i parametri e i programmi?

Sì, se i moduli SMD non vengono trasferiti dalla scheda guasta. Il modulo SRAM conserva parametri e programmi (con batteria di backup). Se il modulo SRAM della scheda originale è intatto e trasferito al modulo sostitutivo A16B-3200-0210, i dati CNC vengono preservati. Se anche il modulo SRAM è guasto, è necessario un ripristino completo dal backup. Questo è il motivo per cui il backup regolare dei parametri è una pratica di manutenzione essenziale.

D5: È possibile aggiungere un'opzione processore RISC all'A16B-3200-0210 per migliorare le prestazioni?

DNC Electronics rileva che l'A16B-3200-0210 "può funzionare con diversi tipi di PCB OPTION e processori RISC per attività aggiuntive". Alcuni sistemi CNC FANUC offrivano schede coprocessore RISC opzionali per accelerare funzioni specifiche, principalmente contornatura ad alta velocità e look-ahead avanzato. Gli slot dei moduli dell'A16B-3200-0210 possono ospitare queste schede opzionali. Consultare i manuali di connessione e manutenzione FANUC Serie 18C per l'elenco completo delle schede opzionali supportate e i relativi requisiti di installazione.
