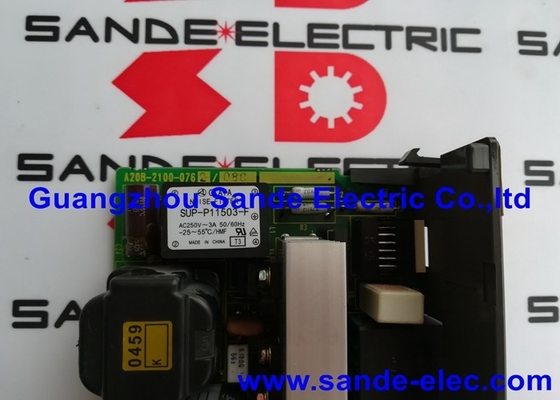

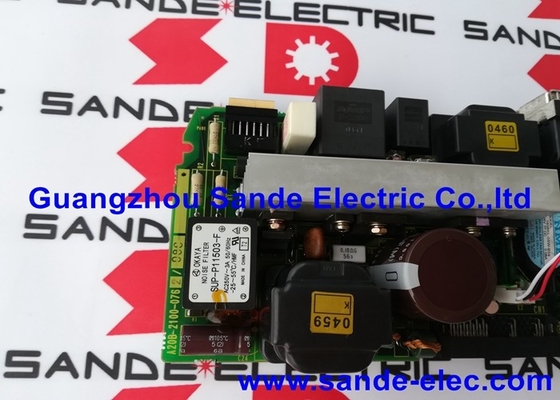

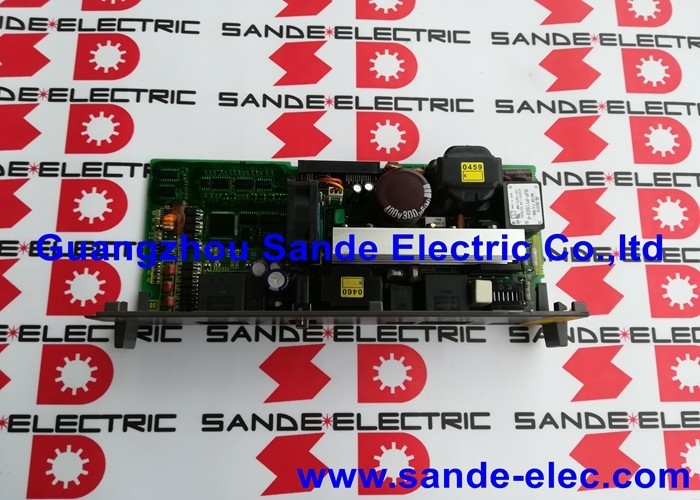

FANUC A20B-2100-0762 A20B21000762 Pannello elettrico A2OB-21OO-O762

A20B-2100-0762∙ FANUC Alpha-i PSM Servo Controllo dell'alimentazione PCB ∙ Funzione di spegnimento dell'alimentazione / Alimentazione del bus CC / Sostituito da A20B-2101-0392

PSM

Ogni cabina motore FANUC Alpha-i è strutturata attorno a tre tipi di moduli che condividono un bus CC comune:

PSM (modulo di alimentazione):Il PSM, posizionato a sinistra del rack di trasmissione, converte la potenza della rete CA nella tensione del bus CC regolata utilizzata da tutti i moduli a valle.È la base elettrica nessun asse servo può muoversi e nessun mandrino può funzionare senza che il PSM stabilisca e mantenga prima il bus CC.

SVM (Servo Modulo):Attrae dal bus CC del PSM per azionare i servomotori sugli assi della macchina X, Y, Z e su eventuali assi controllati aggiuntivi.

SPM (Spindle Module):Inoltre attinge dal bus CC del PSM per alimentare il motore a fusione della macchina.

L'A20B-2100-0762 è il circuito integrato di controllo all'interno del PSM, la scheda che gestisce la regolazione della tensione del bus CC, esegue la sequenza di spegnimento dell'alimentazione, monitora la salute interna del PSM,e gestisce la funzione di rigenerazione che restituisce l'energia di frenata del motore alla rete AC.

Informazioni chiave sul prodotto

Taglio di corrente La funzione di sicurezza integrata

L'interruzione dell'alimentazione è una funzione critica di sicurezza e sequenziamento all'interno del PSM Alpha-i. Quando il CNC ordina un arresto del sistema, sia attraverso una normale fine del programma, sia attraverso l'interruzione dell'operatore,o arresto di emergenza il circuito di spegnimento dell'alimentazione:

1. Riceve il comando di spegnimento tramite il segnale di attivazione servo
2. Ordina ai circuiti di rigenerazione attivi di smettere di accettare energia dal bus CC
3. Inizia la scarica controllata dei condensatori del bus CC attraverso la resistenza di frenatura o il percorso di rigenerazione
4. Conferma che la tensione del bus DC è scesa a un livello sicuro entro la finestra di tempo specificata
5. Segnali di spegnimento completo al CNC

Senza la funzione di spegnimento della corrente, la carica del condensatore del bus CC rimane a livelli pericolosi dopo il comando E-stop.L'A20B-2100-0762 controlla questa sequenza un guasto in questa scheda può causare allarmi PSM durante l'avvio, comportamento errato del bus a corrente continua o mancata esecuzione corretta dello spegnimento controllato.

Scenari di applicazione

PSM non riesce a stabilire il bus DC:Dopo l'accensione, il display LED del PSM mostra un codice di allarme piuttosto che lo stato di funzionamento normale.Dopo aver confermato l' ingresso AC e il cablaggio sono corretti, l'A20B-2100-0762 è identificato come il difetto. Il montaggio della sostituzione (o l'A20B-2101-0392 se applicabile) ripristina il normale avvio del PSM.

Alarme di arresto di corrente:Il CNC segnala un guasto di spegnimento della corrente del PSM il bus DC non si scarica correttamente dopo un E-stop. Il circuito di spegnimento dell'A20B-2100-0762 è la fonte del guasto.La sostituzione della scheda ripristina la corretta sequenza di spegnimento.

Domande frequenti

D1: L'A20B-2100-0762 è utilizzato solo per potenze specifiche di PSM o per l'intera gamma di PSM Alpha-i?

all'interno della gamma Alpha-i PSM, diverse potenze nominali (PSM-5).5, PSM-11, PSM-15, ecc.) utilizzano schede di cablaggio diverse, condividendo potenzialmente lo stesso PCB di controllo. Confirm from the PSM's spare parts list in the Alpha-i maintenance manual whether the A20B-2100-0762 is applicable to the specific PSM installed — the control board's assignment to a PSM model is defined in the maintenance manual's spare parts tables.

D2: È sicuro accendere il sistema di azionamento Alpha-i per diagnosticare un guasto della scheda di controllo PSM?

Per qualsiasi ispezione interna o manipolazione della scheda, è possibile eseguire un'ispezione di controllo del sistema.il sistema deve essere disattivato e i condensatori del bus CC devono essere completamente scaricati prima di accedere all'interno del PSM. L'indicatore di carica LED sul PSM segnala quando la scarica è completa. Verificare con un voltmetro DC calibrato per confermare prima di toccare qualsiasi componente interno.

D3: Quali codici di allarme sul LED PSM indicano che l'A20B-2100-0762 potrebbe aver avuto un guasto?

I guasti della scheda di controllo PSM mostrano in genere i codici di allarme AL-01 (sovracorrente nel modulo principale), AL-04 (voltaggio CC diminuito), AL-05 (condensatori non ricaricati nel tempo specificato),o AL-06 (alimentazione di ingresso anormale)Non tutti gli allarmi PSM puntano alla scheda di controllo e problemi al dispositivo di alimentazione prima di identificare l'A20B-2100-0762 come causa.

D4: La sostituzione di A20B-2100-0762 con A20B-2101-0392 richiede modifiche dei parametri del CNC?

I parametri del servo e del mandrino sono memorizzati nella memoria principale del CNC e non nella scheda di controllo PSM. La sostituzione della scheda di controllo PSM non richiede modifiche dei parametri CNC.Dopo l'installazione della scheda di ricambio e il ripristino della corrente, il PSM dovrebbe stabilire il bus CC e raggiungere lo stato di prontezza utilizzando il set di parametri servo CNC esistente.

Q5: Qual è il corretto periodo di raffreddamento prima di accedere all'interno del PSM Alpha-i dopo l' spegnimento?

Il periodo di raffreddamento e scarica dipende dalla dimensione del banco condensatore del PSM e dalla resistenza di scarica installata.Il manuale di manutenzione del servoamplificatore Alpha-i specifica il tempo minimo di attesa per il modello PSM specifico “ tipicamente da 5 a 20 minuti dopo la rimozione della rete elettrica CAVerificare sempre la scarica osservando l'indicatore di carica LED del PSM e confermando con un voltmetro a corrente continua prima di toccare qualsiasi componente interno.
