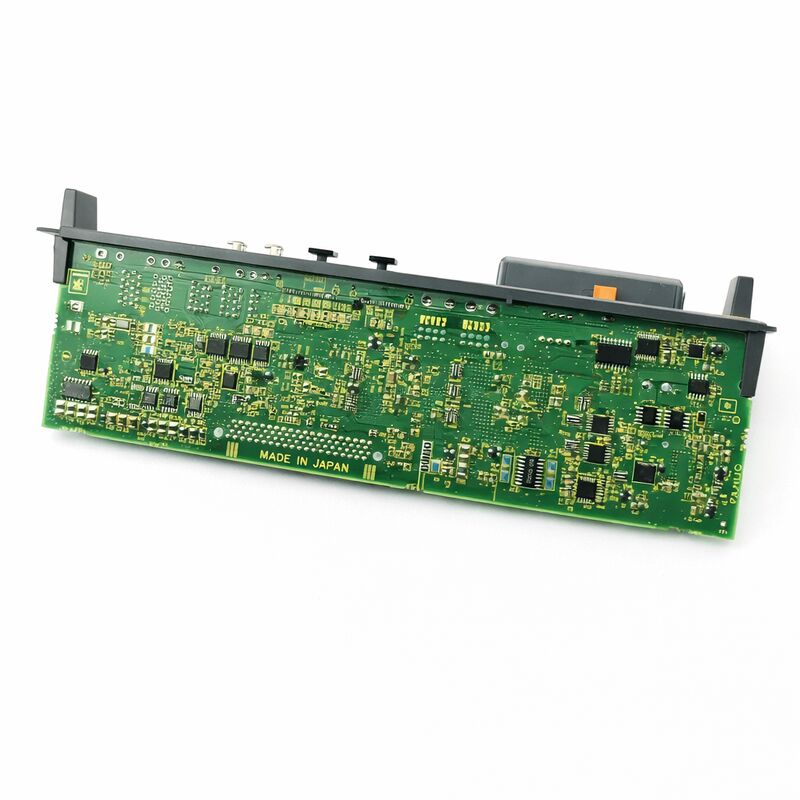

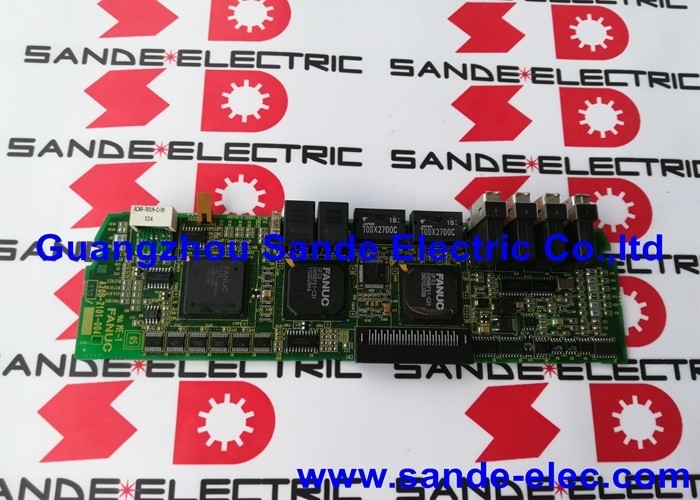

FANUC A20B-2101-0042 Pannello di controllo A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042 PC Alpha iSV doppio canale a tre assi

Strato di controllo all'interno dell'amplificatore Alfa iSV

L'A20B-2101-0042 è il circuito integrato di controllo per il servoamplificatore Alpha iSV di FANUC, una scheda che fornisce l'intelligenza di elaborazione e controllo per un doppio canale,Disposizione del servo-azionamento a 3 assi. nell'architettura dell'amplificatore Alpha iSV, la scheda di controllo gestisce l'elaborazione del segnale digitale per il controllo dell'asse servo: riceve i comandi di posizione dell'asse dal CNC,esecuzione di algoritmi di controllo della corrente e della velocità, generando segnali di gate PWM allo stadio di alimentazione dell'amplificatore e gestendo l'elaborazione del feedback dell'encoder e il rilevamento dell'allarme.

La designazione di doppio canale significa che questa singola scheda supporta due canali servoasse indipendenti.La capacità a 3 assi riflette la capacità di elaborazione della scheda per configurazioni di azionamento che servono fino a tre assi servo nel sistema di azionamento installato.

Questa scheda è un modulo servo add-on che appartiene all'amplificatore e al lato di controllo del movimento dell'hardware, non alla CPU principale CNC o allo strato di opzioni di comunicazione.Il suo guasto influisce sulla funzione di servo drive degli assi che controllaI sintomi sono in genere specifici per l'asse: allarmi di servocomunicazione, allarmi di sovraccarico che non possono essere cancellati con l'ispezione del motore o del cavo,o assi che non si inizializzano mentre altri assi dello stesso sistema CNC rimangono funzionanti.

Specificità principali

Serie A20B-2101 Reparato a livello di scheda per le unità Alfa iSV

La famiglia A20B-2101 copre i PCB di controllo dell'azionamento per la gamma di servoamplificatori Alpha iSV di FANUC.La sostituzione a livello di scheda di un PCB di controllo non funzionante è l'approccio di manutenzione più conveniente quando lo stadio di alimentazione dell'amplificatore è sano, raddrizzatore, condensatori di bus) e il PCB di controllo falliscono attraverso meccanismi diversi e possono essere mantenuti indipendentemente.

La prima fase critica consiste nel confermare quali componenti hanno un guasto prima di ordinare.in combinazione con la diagnostica di livello di potenza normale (tensione del bus presente, nessun danno visibile dei componenti), puntano al circuito integrato di controllo.

L'A20B-2101-0042 è specifico per la configurazione Alpha iSV a 3 assi a doppio canale. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.

Domande frequenti

D1: Cosa significa "dual-channel 3-axis" per questa scheda?

La scheda supporta fisicamente due canali di servo azionamento indipendenti, con capacità di elaborazione fino a tre assi servo nella configurazione di azionamento che serve.Un canale può guidare uno o due assi a seconda del modulo di amplificazione in cui è installatoLa designazione dual-channel distingue questa scheda dalle schede di controllo Alpha iSV monocanali appartenenti alla stessa famiglia A20B-2101.

D2: Come si conferma un A20B-2101-0042 fallito prima di ordinare uno di sostituzione?

Iniziare con l'analisi del codice di allarme per le comunicazioni servo e i guasti specifici dell'asse che persistono dopo l'ispezione del cavo e i controlli dell'encoder puntano verso la scheda di controllo dell'azionamento.Confirmare che la tensione del bus è presente e stabile (stadio di potenza sano)Se disponibile, spostare la scheda di controllo dell'amplificatore sospetto su un amplificatore noto di buona qualità dello stesso tipo. Se l'allarme segue la scheda, la scheda è confermata difettosa.Se l'allarme segue il corpo dell'amplificatore, la fase di alimentazione ha fallito.

D3: È possibile sostituire un A20B-2101-0042 di una macchina diversa?

Sì, a condizione che la scheda sorgente abbia lo stesso numero di parte A20B-2101-0042 e sia stata confermata funzionale prima della rimozione.La scheda non memorizza i parametri specifici della macchina. dopo l'installazione di una scheda di controllo di ricambio, verificare il set di parametri dell'asse del CNC (tipo del motore, limite di corrente,il tipo di codificatore) corrisponde alla configurazione del motore installato e esegue una prova a bassa velocità sugli assi interessati prima di tornare in produzione;.

D4: La scheda A20B-2101-0042 è la stessa delle altre schede della serie A20B-2101?

Numeri di parti adiacenti nella serie A20B-2101 servono diverse configurazioni di amplificatore different axis counts, different channel arrangements, or different interface types.Il suffisso -0042 identifica questa specifica variante a tre assi a doppio canaleLa sostituzione di un suffisso diverso installa una scheda con una logica di controllo di asse diversa che potrebbe non corrispondere alla configurazione dell'amplificatore installato.

D5: Da dove proviene l'A20B-2101-0042?

Attraverso il mercato dei componenti di azionamento FANUC Alpha iSV specialisti in riparazione e sostituzione a livello di scheda del servoamplificatore FANUC.3 assi) dall'etichetta della scheda installataI fornitori a livello di bordo devono confermare che l'unità è stata testata in un sistema di azionamento Alfa iSV in funzione con carichi motori collegati e non solo accesi in isolamento prima della consegna.
